WAGO GmbH & Co. KG SMDThroughBoard-Leiterplk. 2070-521/998-406
Produktbeschreibung
Beschreibung
SMD-Through-Board-Leiterplattenklemme
0,75 mm²
Rastermaß 6,5 mm
1-polig
Push-in CAGE CLAMP®

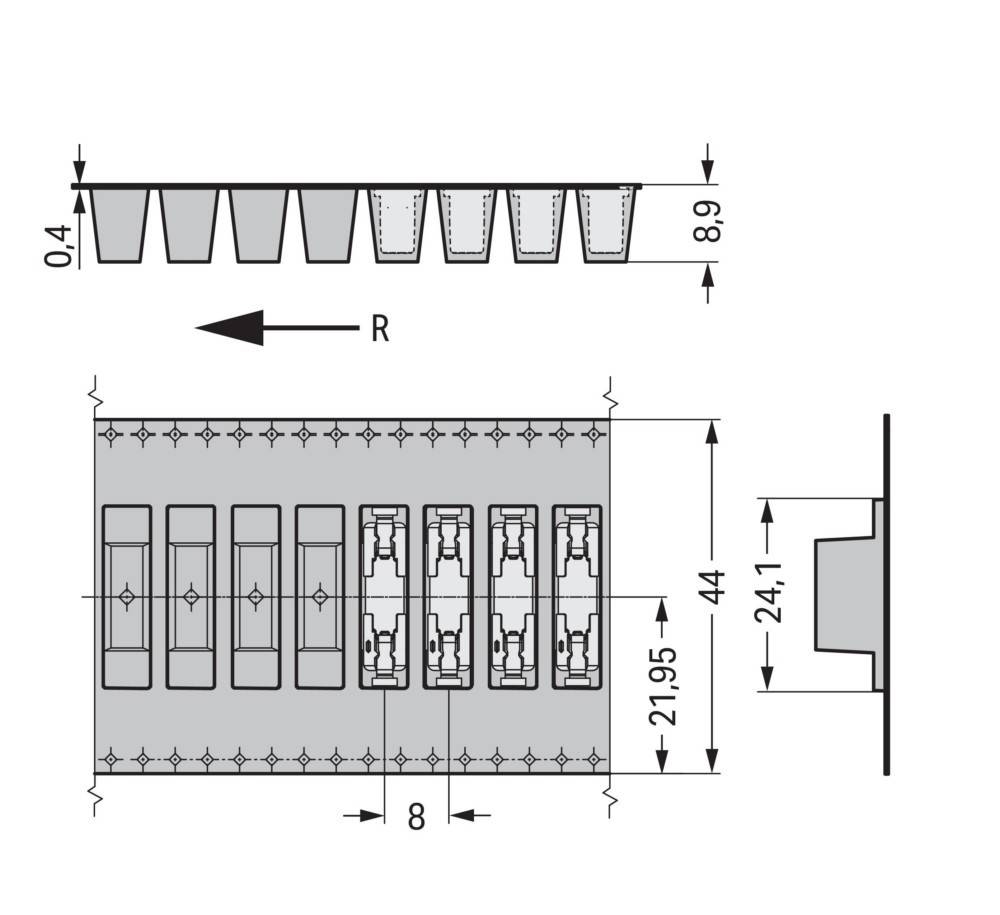

im Gurt
weiß
Leiterplattenklemme Serie 2070, weiß

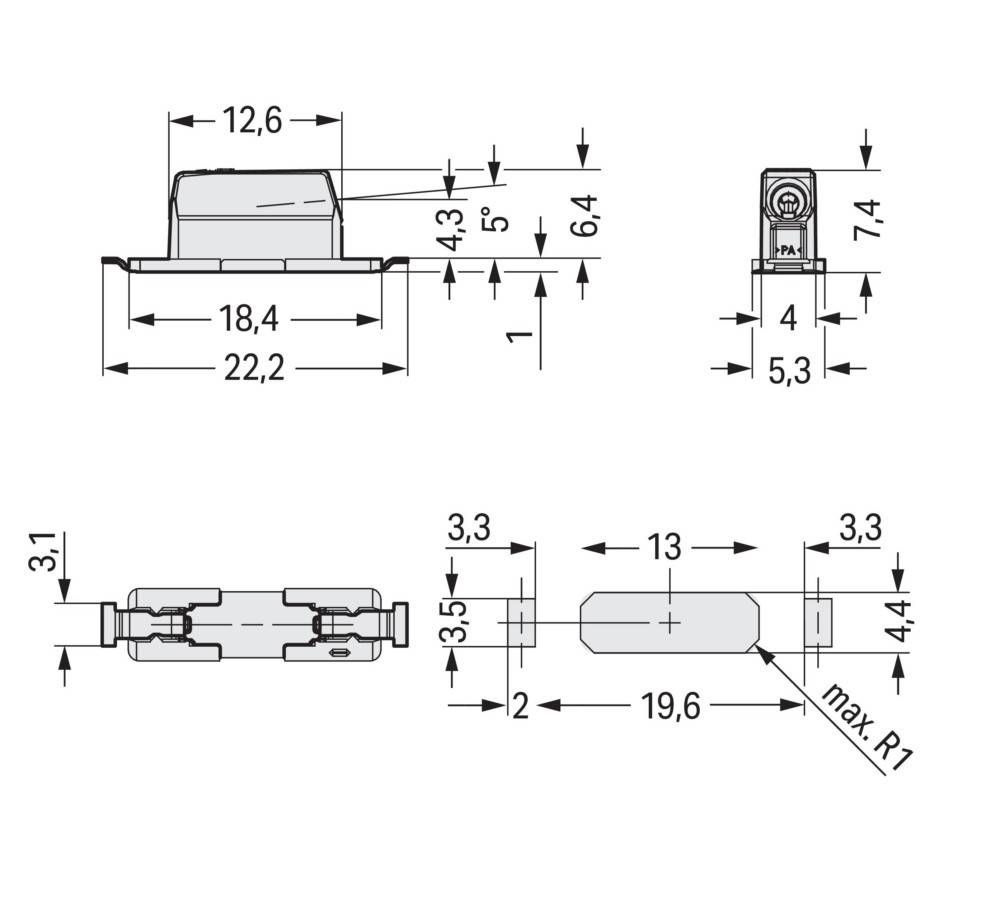

Die Leiterplattenklemme mit der Artikelnummer 2070-521/998-406 ermöglicht einen einfachen und sicheren Anschluss. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 10 mm benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (5,3 x 7,45 x 22,2) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 0,75 mm². Die Kontaktoberfläche ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird im Winkel von 0 ° zur Platine eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: SMDThroughBoard-Leiterplk. 0,75 mm²
- typ: 2070-521/998-406
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..0,75 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,2..0,75 mm²
- bemessungsstrom in: 9 A
- bemessungsspannung: 320 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 1
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -60..105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 5,29999999 mm
- höhe: 7,45 mm
- tiefe: 22,19999999 mm
- abschlussplatte erforderlich: nein
- farbe: weiß
- transparent: nein
