WAGO GmbH & Co. KG SMD-Leiterplattenklemme 2060-852/998-404
Produktbeschreibung
Beschreibung
SMD-Leiterplattenklemme
Drücker
0,75 mm²
Rastermaß 8 mm
2-polig
Push-in CAGE CLAMP®

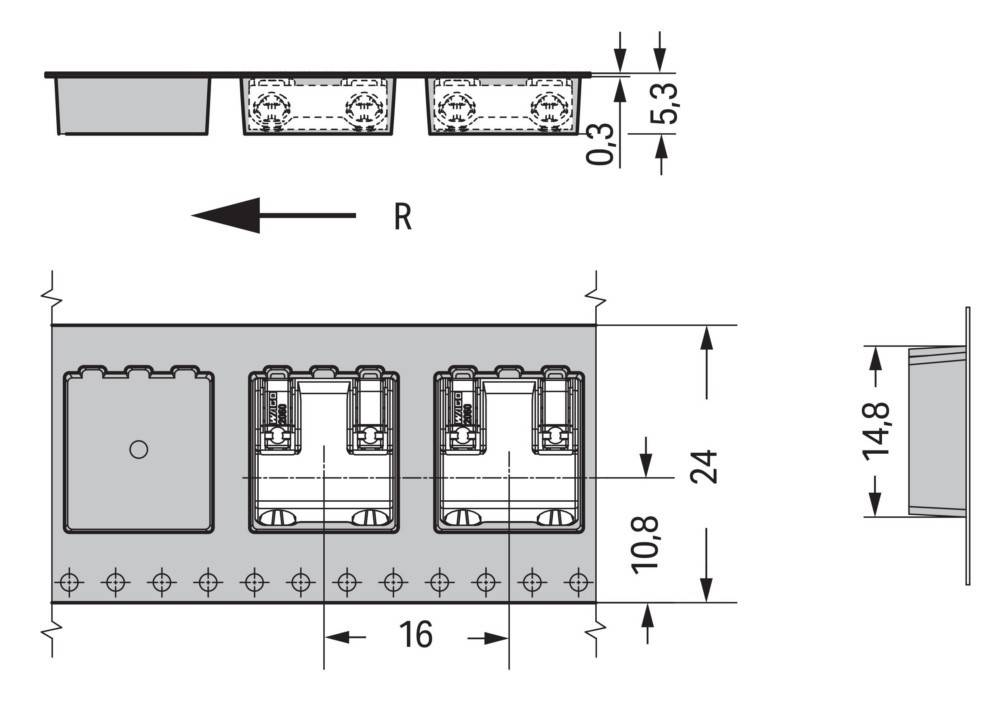

im Gurt
weiß
Leiterplattenklemme Serie 2060 mit 0 ° Leitereinführung zur Platine

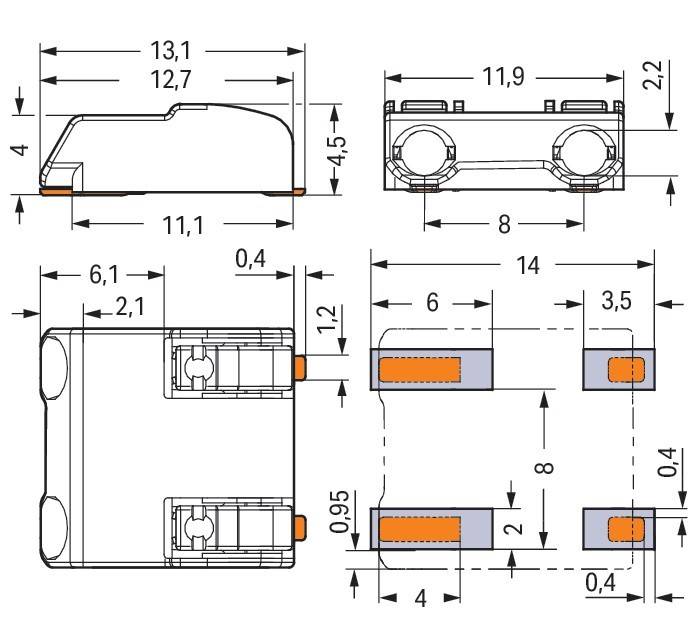

Bei dieser Leiterplattenklemme mit der Artikelnummer 2060-852/998-404 steht ein einfacher und zuverlässiger Anschluss im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 7 und 9 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (11,9 x 4,5 x 13,1) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 0,75 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Eingeführt wird der Leiter in einem 0 °-Winkel zur Platine.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: SMD-Leiterplattenklemme Drücker,0,75mm²,weiß
- typ: 2060-852/998-404
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..0,75 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..0,34 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,2..0,75 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..0,75 mm²
- bemessungsstrom in: 9 A
- bemessungsspannung: 630 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 2
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -60..105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 11,9 mm
- höhe: 4,5 mm
- tiefe: 13,1 mm
- abschlussplatte erforderlich: nein
- farbe: weiß
- transparent: nein
