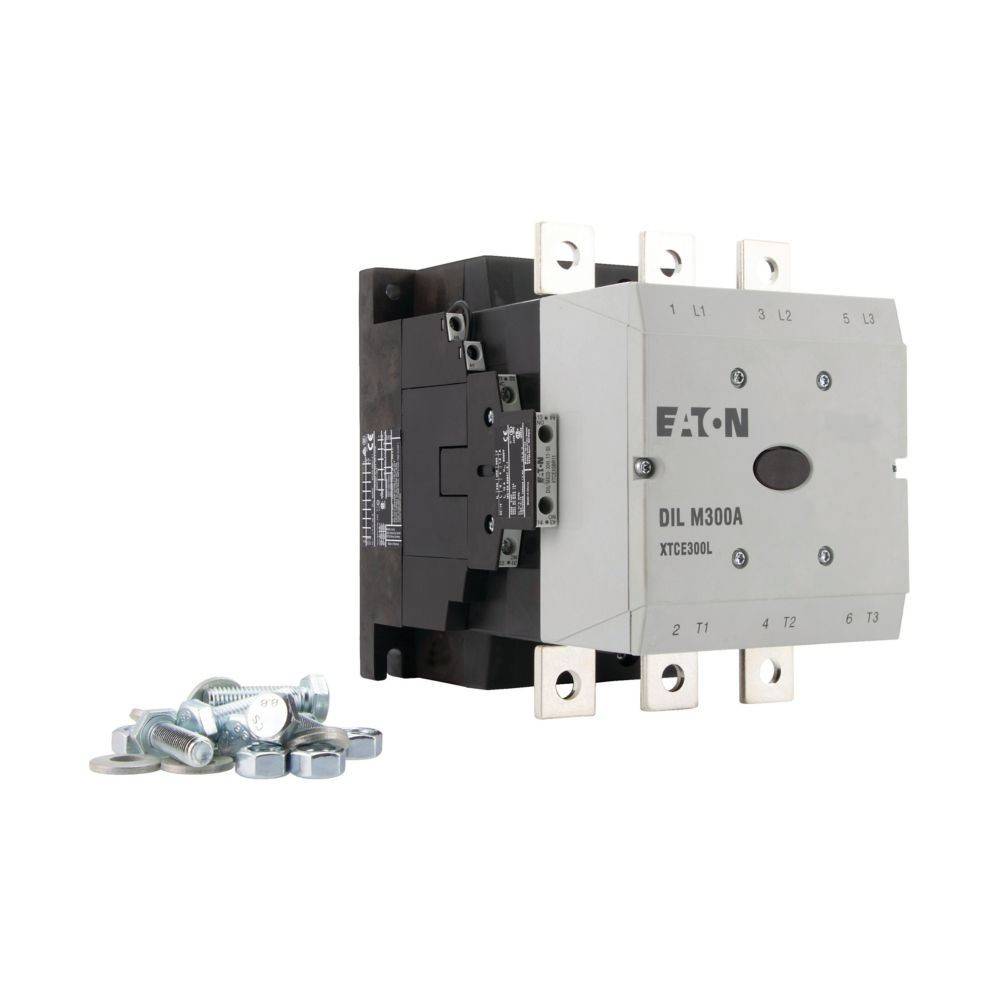

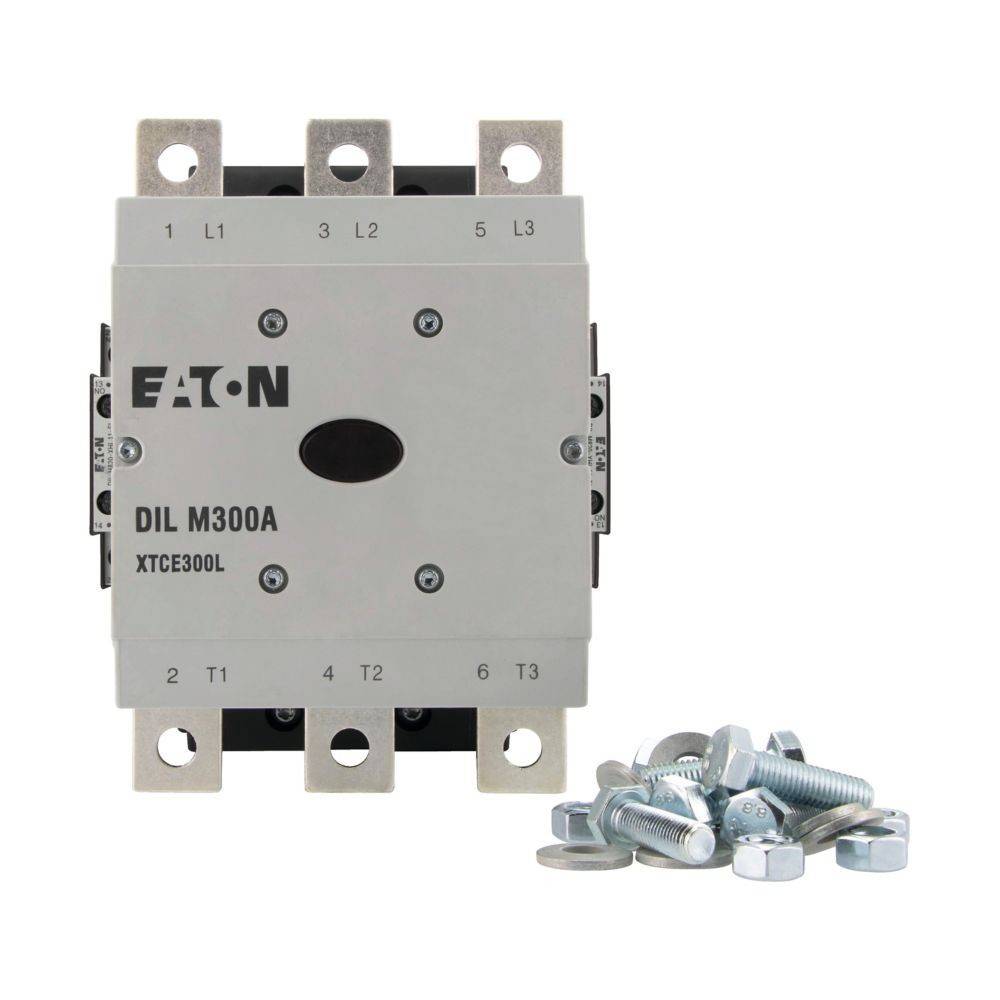

Eaton Leistungsschütz DILM300A22(RDC48)GVP

Überblick

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 490 A, gekapselt: Ith= 315 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 875 A, gekapselt: Ith= 785 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 90 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 170 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V 690 V: P= 137 kW, kombinierbar mit Hilfsschalter: DILM820-XHI , Kontakt

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschütz 380 V 400 V 160 kW
• typ: DILM300A22(RDC48)GVP
• bemessungssteuerspeisespannung us bei ac 50 hz: 0 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
• bemessungssteuerspeisespannung us bei dc: 24..48 V
• spannungsart zur betätigung: DC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Schienenanschluss
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 490 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 300 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 160 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 240 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 132 kW
• bemessungsbetriebsleistung nema: 186 kW
• anzahl der hilfskontakte als schließer: 2
• anzahl der hilfskontakte als Öffner: 2
• geeignet für reiheneinbau: nein
• breite: 140 mm
• höhe: 189 mm
• tiefe: 208 mm
