WAGO GmbH & Co. KG SMD-Leiterplattenklemme 2060-451/998-404
Produktbeschreibung
Beschreibung
SMD-Leiterplattenklemme
Drücker
0,75 mm²
Rastermaß 4 mm
1-polig
Push-in CAGE CLAMP®

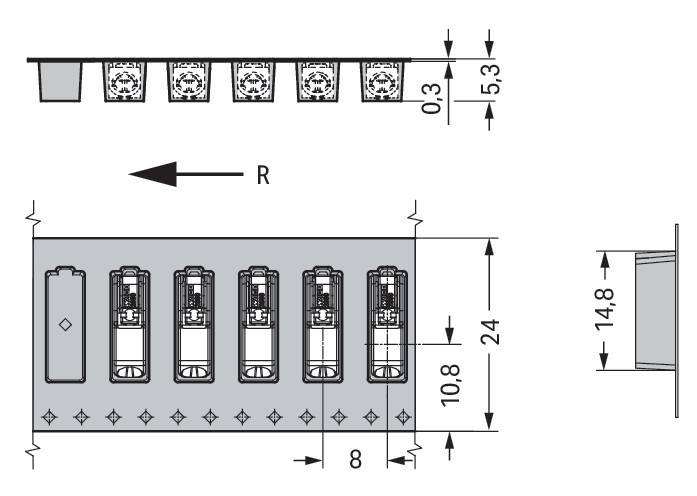

im Gurt
weiß
Leiterplattenklemme Serie 2060 mit Push-in CAGE CLAMP®
Bei dieser Leiterplattenklemme (Artikelnummer 2060-451/998-404) steht ein einfacher und zuverlässiger Anschluss im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 7 bis 9 mm nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (3,9 x 4,5 x 13,1) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 0,75 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird in einem 0 °-Winkel zur Oberfläche eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: SMD-Leiterplattenklemme Drücker,0,75mm²,weiß
- typ: 2060-451/998-404
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..0,75 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..0,34 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,2..0,75 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..0,75 mm²
- bemessungsstrom in: 9 A
- bemessungsspannung: 160 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 1
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -60..105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0

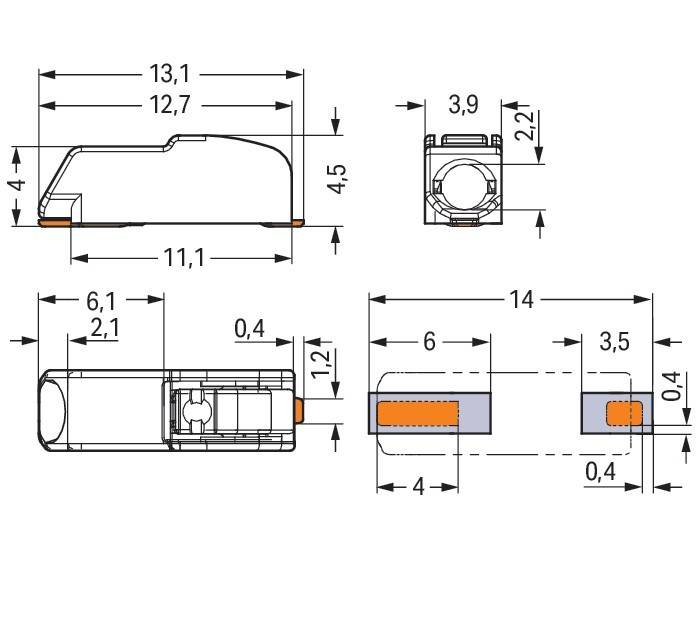

- breite: 3,89999999 mm
- höhe: 4,5 mm
- tiefe: 13,1 mm
- abschlussplatte erforderlich: nein
- farbe: weiß
- transparent: nein
