WaveShare ESP32-S3 Mini Development Board 240MHz with USB-C Adapter Board

Überblick

WaveShare ESP32-S3 Mini Development Board 240MHz with USB-C Adapter Board

Beschreibung

ESP32-S3 Mini-Entwicklungsboard, basierend auf ESP32-S3FH4R2 Dual-Core-Prozessor, 240 MHz Lauffrequenz.

Versionsoptionen

• ESP32-S3-Tiny: Nur das Entwicklungsboard

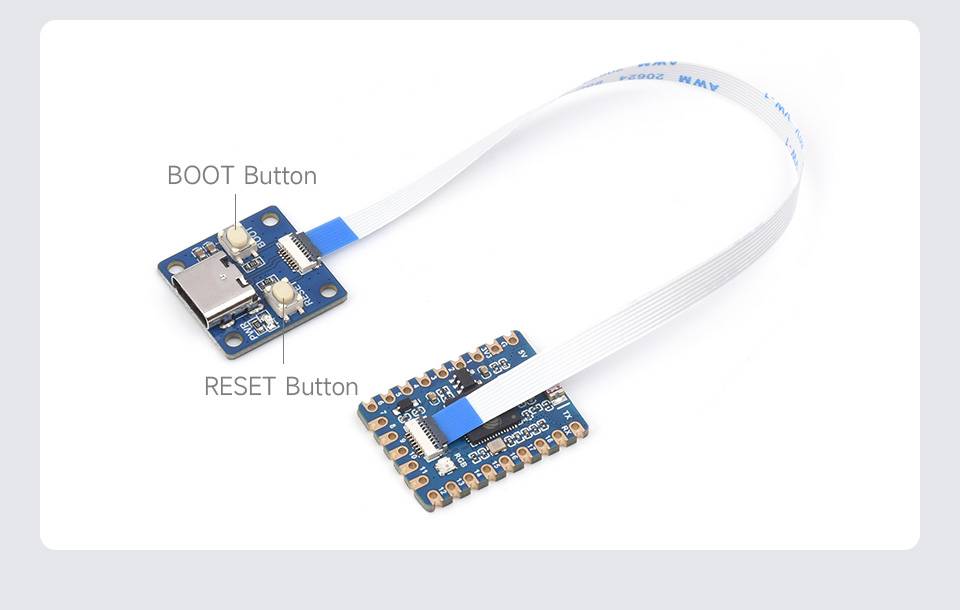

• ESP32-S3-Tiny-Kit: Entwicklungsplatine + Adapterplatine + FPC-Kabel

Board-Spezifikationen

• Verwendet den ESP32-S3FH4R2-Chip mit Xtensa 32-Bit-LX7-Dual-Core-Prozessor, bis zu 240 MHz Hauptfrequenz
• Eingebauter 512 KB SRAM und 384 KB ROM, integrierter 2 MB PSRAM und 4 MB Flash-Speicher
• Integrierte drahtlose 2,4-GHz-WLAN- und Bluetooth LE-Dual-Mode-Kommunikation mit überragender HF-Leistung

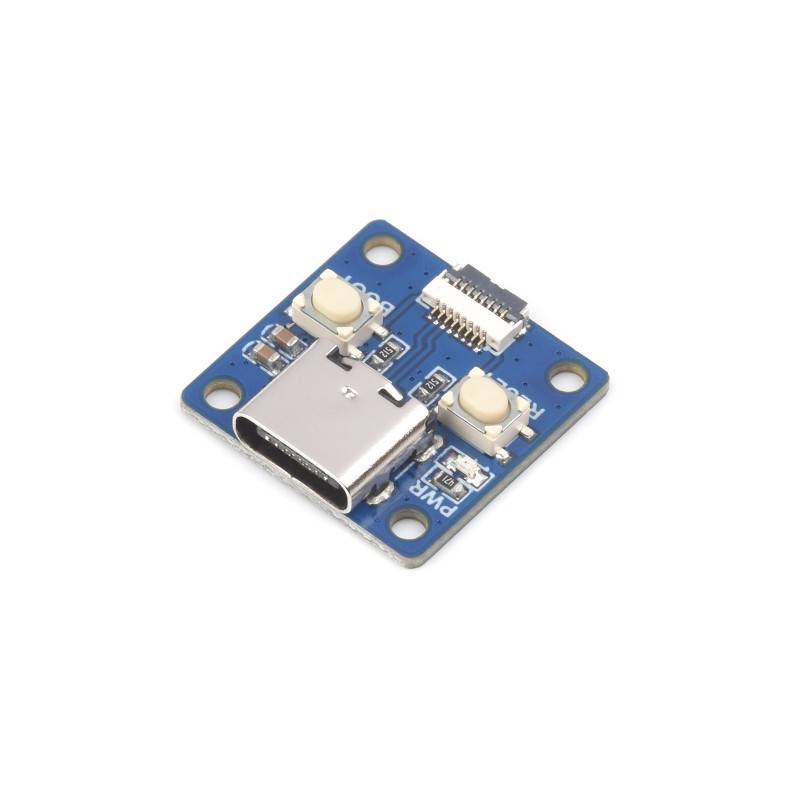

• Onboard-FPC-8-PIN-Anschluss, unterstützt die Anpassung des USB-Typ-C-Anschlusses über eine Adapterplatine

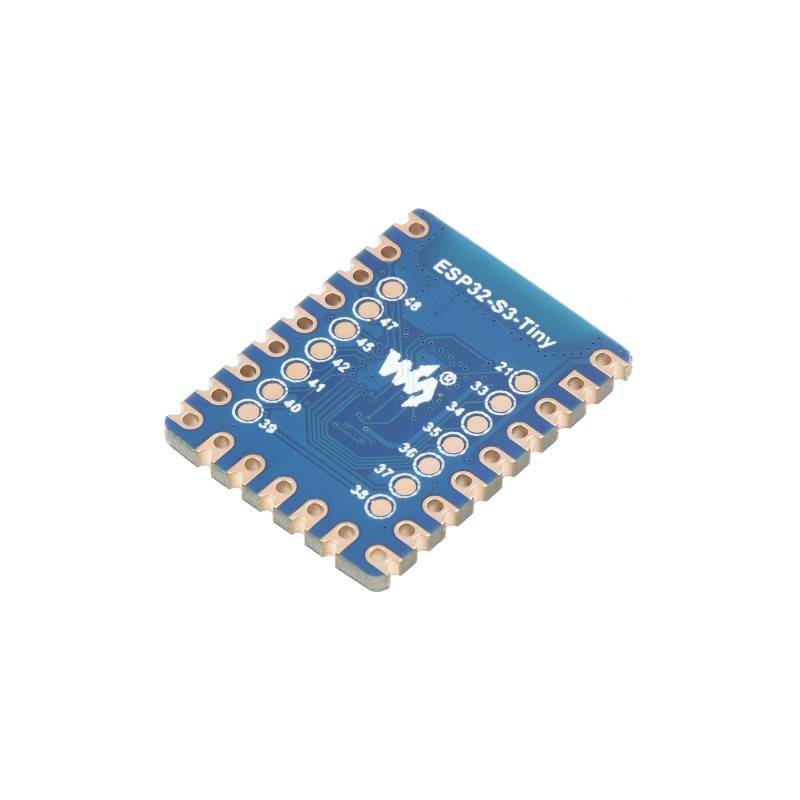

• 34 x Multifunktions-GPIO-Pins
• Umfangreiche Peripherieschnittstellen, einschließlich SPI, I2C, UART, ADC und PWM usw., um verschiedene Funktionen flexibel zu erreichen
• Unterstützt mehrere Betriebszustände mit geringem Stromverbrauch und ein einstellbares Gleichgewicht zwischen Kommunikationsentfernung, Datenrate und Stromverbrauch, um den Stromanforderungen verschiedener Anwendungsszenarien gerecht zu werden.

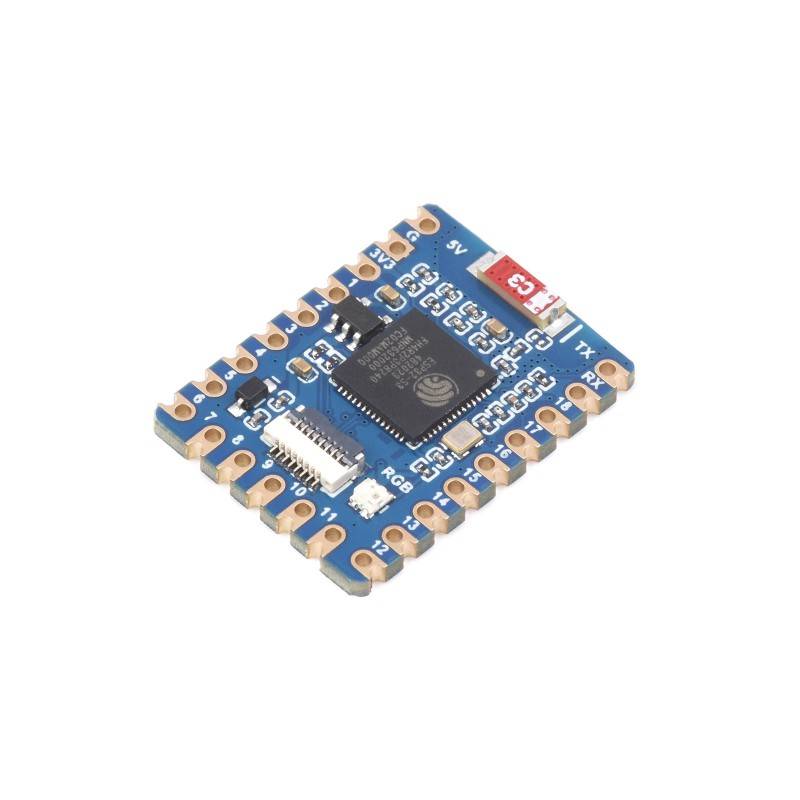

Was ist an Bord?

1. ESP32-S3 Dual-Core-Prozessor, bis zu 240 MHz Betriebsfrequenz
2. ME6217C33M5G Low-Dropout-LDO, 800 mA (max.)
3. FPC-Stecker 0,5 mm Rastermaß 8PIN
4. WS2812 RGB-LED
5. GPIO-Pins
6. USB-Typ-C-Anschluss
7. Stromanzeige
8. RESET-Taste
9. BOOT-Schaltfläche

Wiki:www.waveshare.com/wiki/ESP32-S3-Tiny

Lieferumfang

• ESP32-S3-Tiny mit Adapterplatine + FPC-Kabel x1
