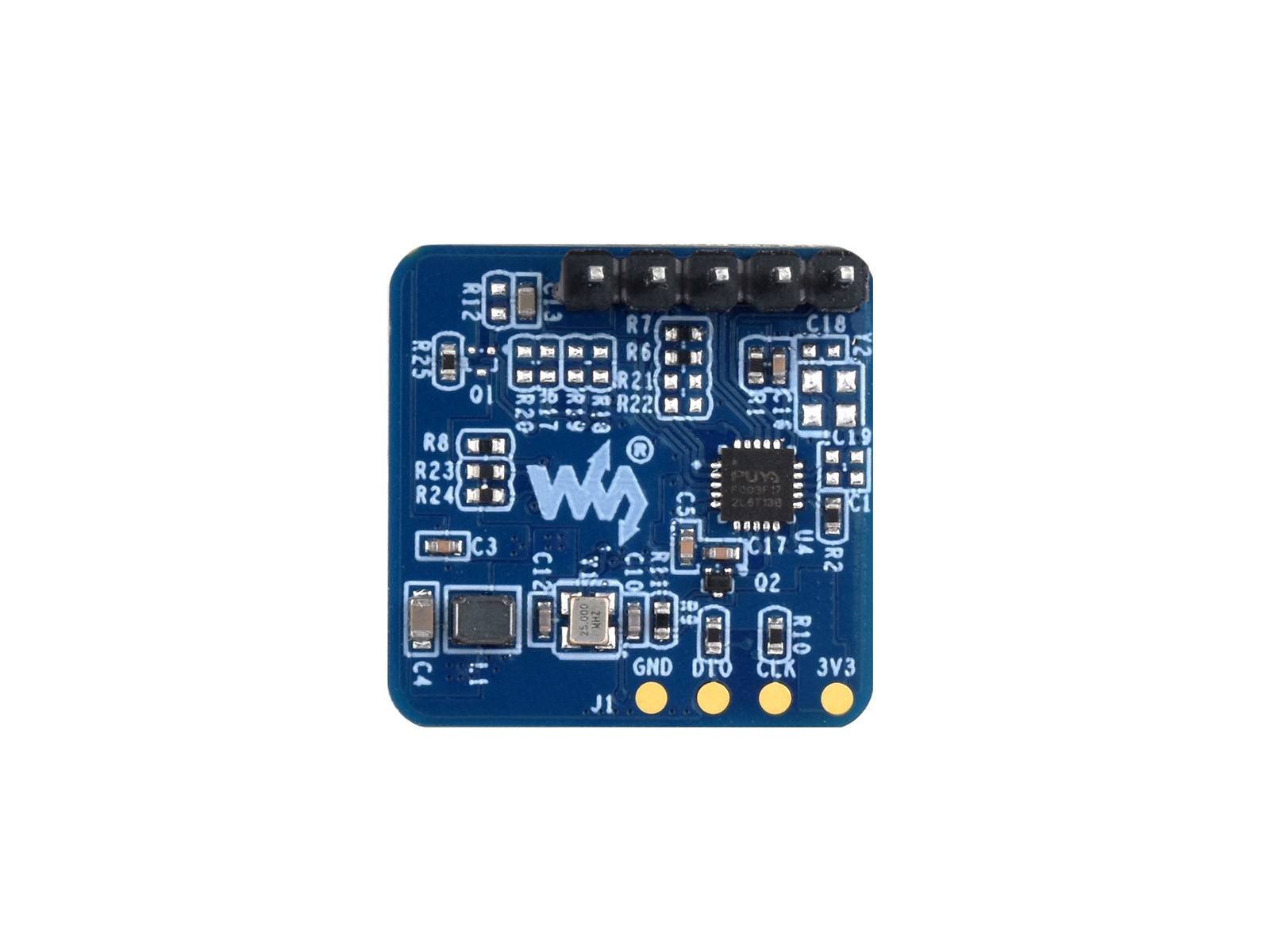

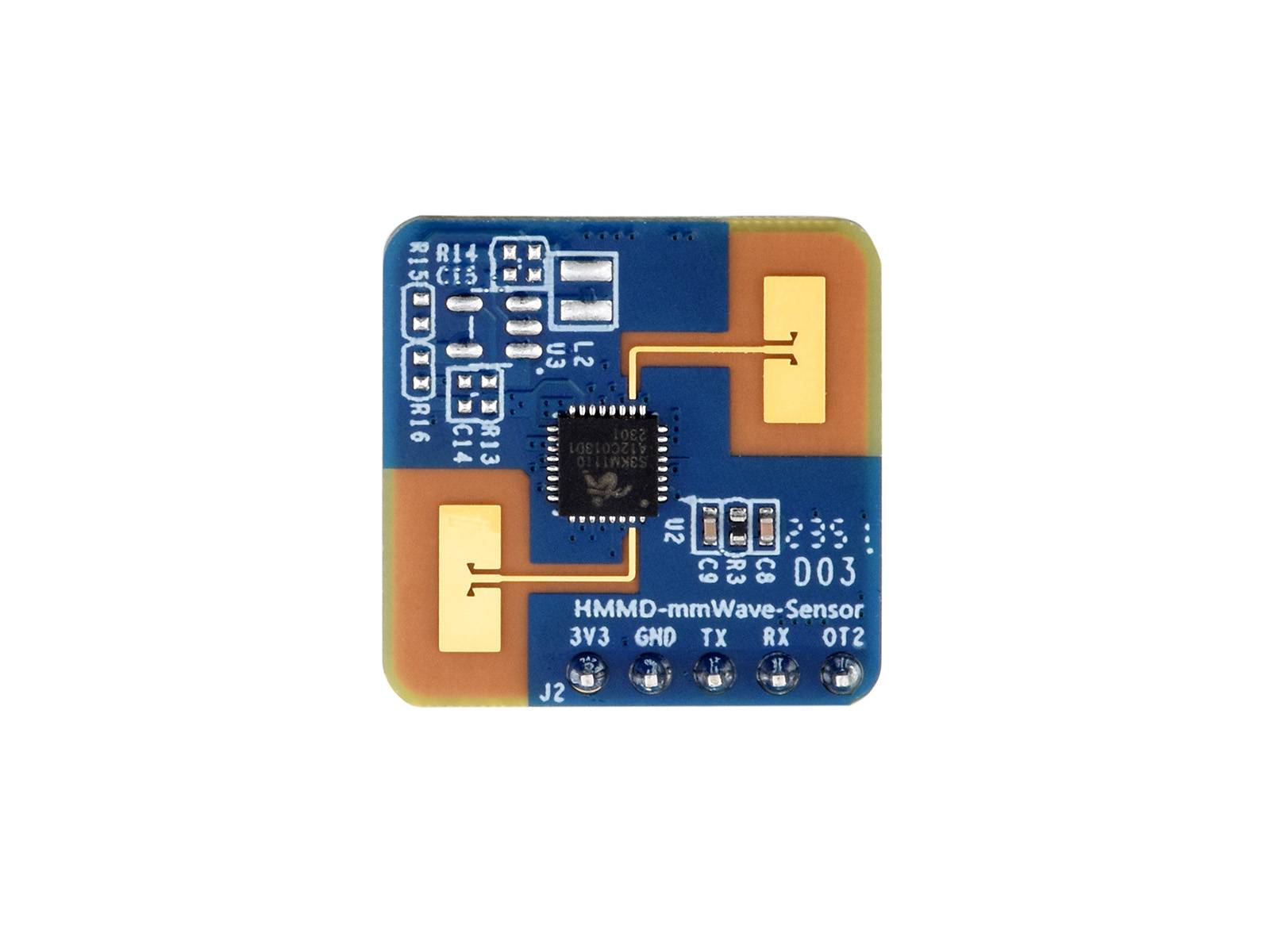

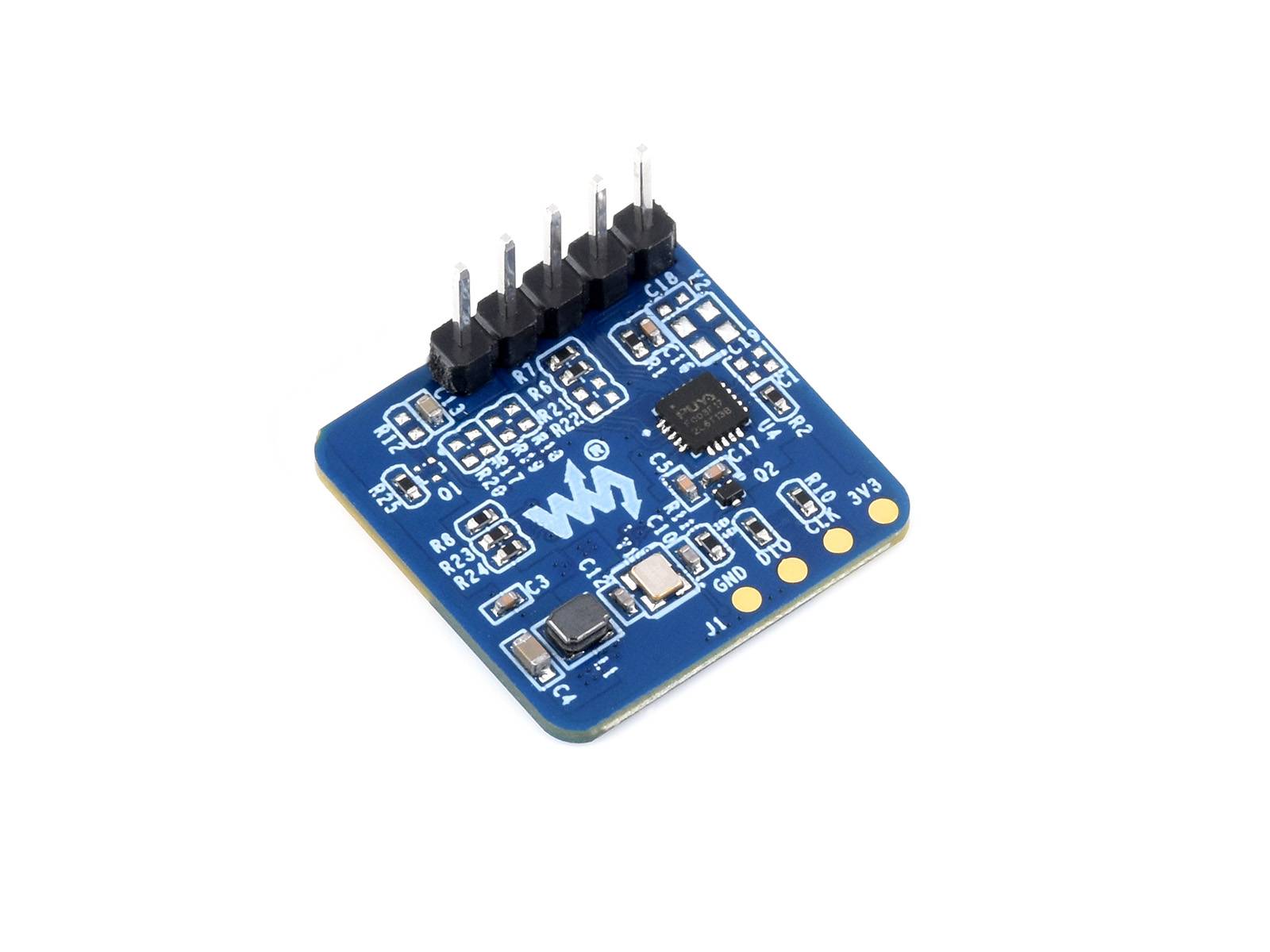

WaveShare Human Micro-Motion Detection mmWave Sensor 24GHz mmWave Radar S3KM1110

Überblick

WaveShare Human Micro-Motion Detection mmWave Sensor 24GHz mmWave Radar S3KM1110 FMCW Technology

Beschreibung

Der HMMD-mmWave-Sensor ist ein menschlicher Mikrobewegungssensor, der die Frequency Modulated Continuous Wave (FMCW)-Technologie nutzt, um sich bewegende, stehende und bewegungslose menschliche Körper zu erkennen und zu identifizieren. Durch die Kombination der Radarsignalverarbeitung mit präzisen Algorithmen zur Personenerkennung und Entfernungsmessung wird die individuelle Konfiguration der Empfindlichkeit für jeden Bereich unterstützt, um die Anti-Interferenz-Leistung zu verbessern. Aufgrund der kompakten Größe, des geringen Stromverbrauchs und der einfachen Integration kann es häufig in AIoT-Szenarien wie Smart Home, intelligente Sicherheit, Smart Business und intelligente Lichter usw. eingesetzt werden.

Hardware

• Frequenzband: 24–24,25 GHz
• Bandbreite: 0,25 GHz
• Modulation: FMCW
• Stromversorgung: 3,3 V

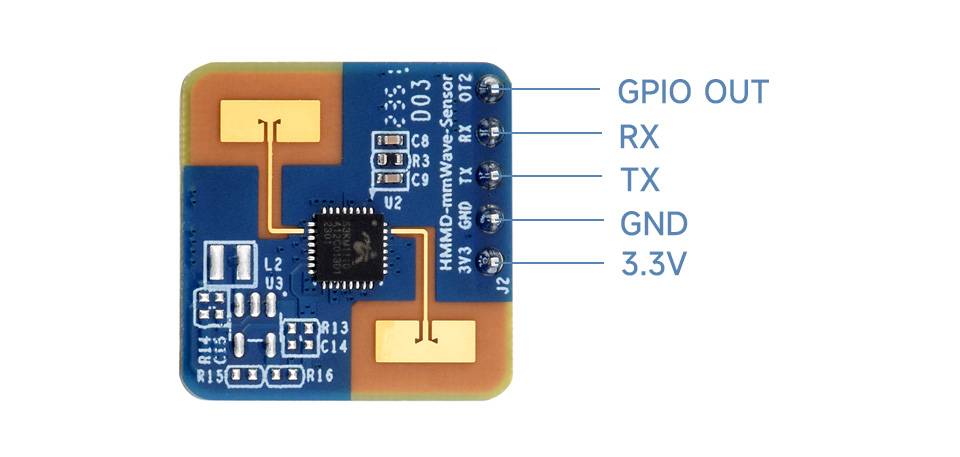

• Ausgabeschnittstelle: UART & GPIO UART & GPIO
• UART-Baudrate: 115.200 Bit/s (Standard)
• Umgebungstemperatur: -40–85 ℃
• Abmessung: 20×20mm

Systemleistung

• Erfassungsbereich (an der Wand montiert): Bewegtes menschliches Ziel: 10 m; Menschliches Mikrobewegungsziel: 6 m
• Erfassungsbereich (oben montiert): Bewegtes menschliches Ziel: 5 m; Menschliches Mikrobewegungsziel: 4 m
• Erfassungsentfernungsauflösung: 0,7 m
• Erkennungswinkel: ±60°
• Erkennungsgenauigkeit: 0,15 m (bewegtes Ziel innerhalb von 10 m radialer Entfernung vom Radar)
• Durchschnittlicher Betriebsstrom: 50 mA
• Datenaktualisierungszyklus: 100 ms

Wiki:www.waveshare.com/wiki/HMMD_mmWave_Sensor

Lieferumfang

• HMMD-mmWave-Sensor x1
