SparkFun Pro Micro ESP32-C3 Development Board WiFi BLE Qwiic

Überblick

SparkFun Pro Micro ESP32-C3 Development Board WiFi BLE Qwiic

Beschreibung

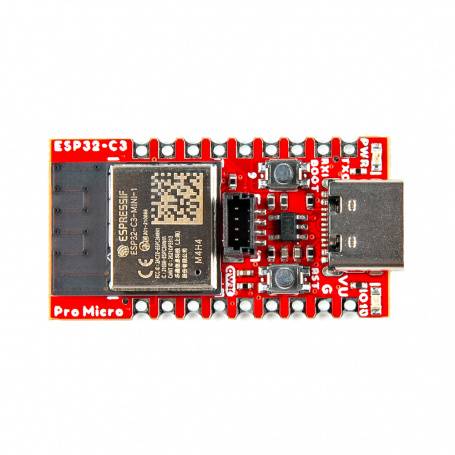

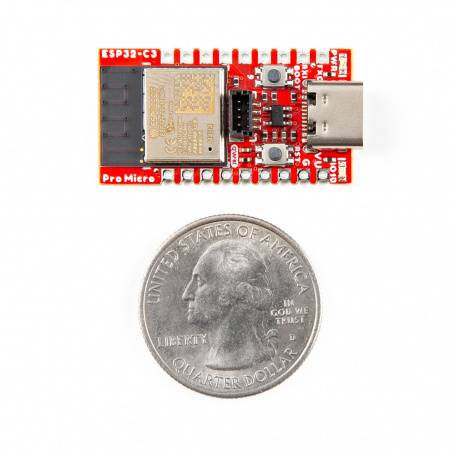

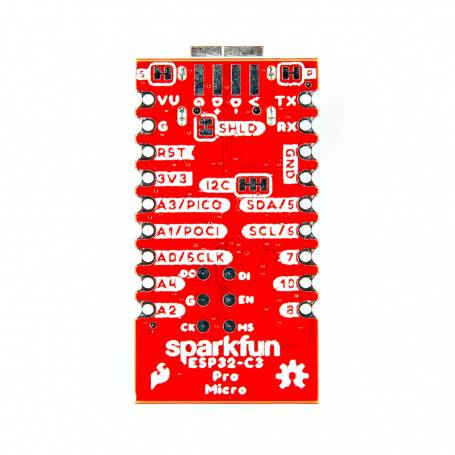

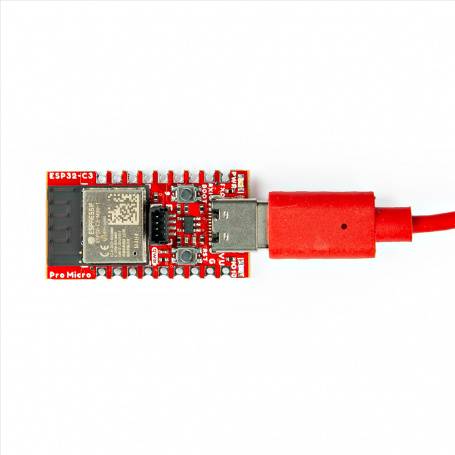

Der SparkFun Pro Micro ESP32-C3 packt den leistungsstarken ESP32-C3, ein Single-Core-RISC-V-Kraftpaket mit 400 KB SRAM, in ein kompaktes 1,3-Zoll-Gehäuse. x 0,7 Zoll. Planke.

Hinweis: Im Gegensatz zu anderen ESP32-Boards erfordert die Programmierung dieses Geräts eine Benutzerinteraktion. Um das Gerät zu programmieren, halten Sie beim Zurücksetzen BOOT gedrückt. Dies ist ein einfacher Vorgang, der jedoch nicht automatisch erfolgt.

Funktionen:

• CPU und On-Chip-Speicher
  • ESP32-C3FH4 eingebetteter 32-Bit-RISC-V-Single-Core-Prozessor, bis zu 160 MHz
  • 384 KB ROM
  • 400 KB SRAM (16 KB für Cache)
  • 8 KB SRAM in RTC
  • 4 MB Flash im Chip-Gehäuse
• WLAN
  • 802.11b/g/n
  • Mittenfrequenzbereich des Betriebskanals: 2412–2484 MHz
  • Unterstützt 20 MHz, 40 MHz Bandbreite im 2,4-GHz-Band
  • 1T1R-Modus mit Datenrate bis zu 150 Mbit/s
  • Wi-Fi Multimedia (WMM)
  • TX/RX A-MPDU, TX/RX A-MSDU
  • Sofortige Block-ACK
  • Fragmentierung und Defragmentierung
• Bluetooth
  • Bluetooth LE: Bluetooth 5, Bluetooth Mesh
  • Geschwindigkeit: 125 Kbit/s, 500 Kbit/s, 1 Mbit/s, 2 Mbit/s
  • Kanalauswahlalgorithmus #2
  • Interner Koexistenzmechanismus zwischen WLAN und Bluetooth zur gemeinsamen Nutzung derselben Antenne
• Peripheriegeräte
  • GPIO, SPI, UART, I2C, I2S, Fernbedienungsperipherie, LED-PWM-Controller, allgemeiner DMA-Controller, TWAI®-Controller (kompatibel mit ISO11898-1, d. h. CAN-Spezifikation 2.0), USBSerial/JTAG-Controller, Temperatursensor, SARADC , Allzweck-Timer, Watchdog-Timer
• Integrierte Komponenten im Modul
  • 40 MHz Quarzoszillator
• On-Board-PCB-Antenne (ESP32-C3-MINI-1)
• 1x vertikaler Qwiic-Anschluss
