Beschreibung

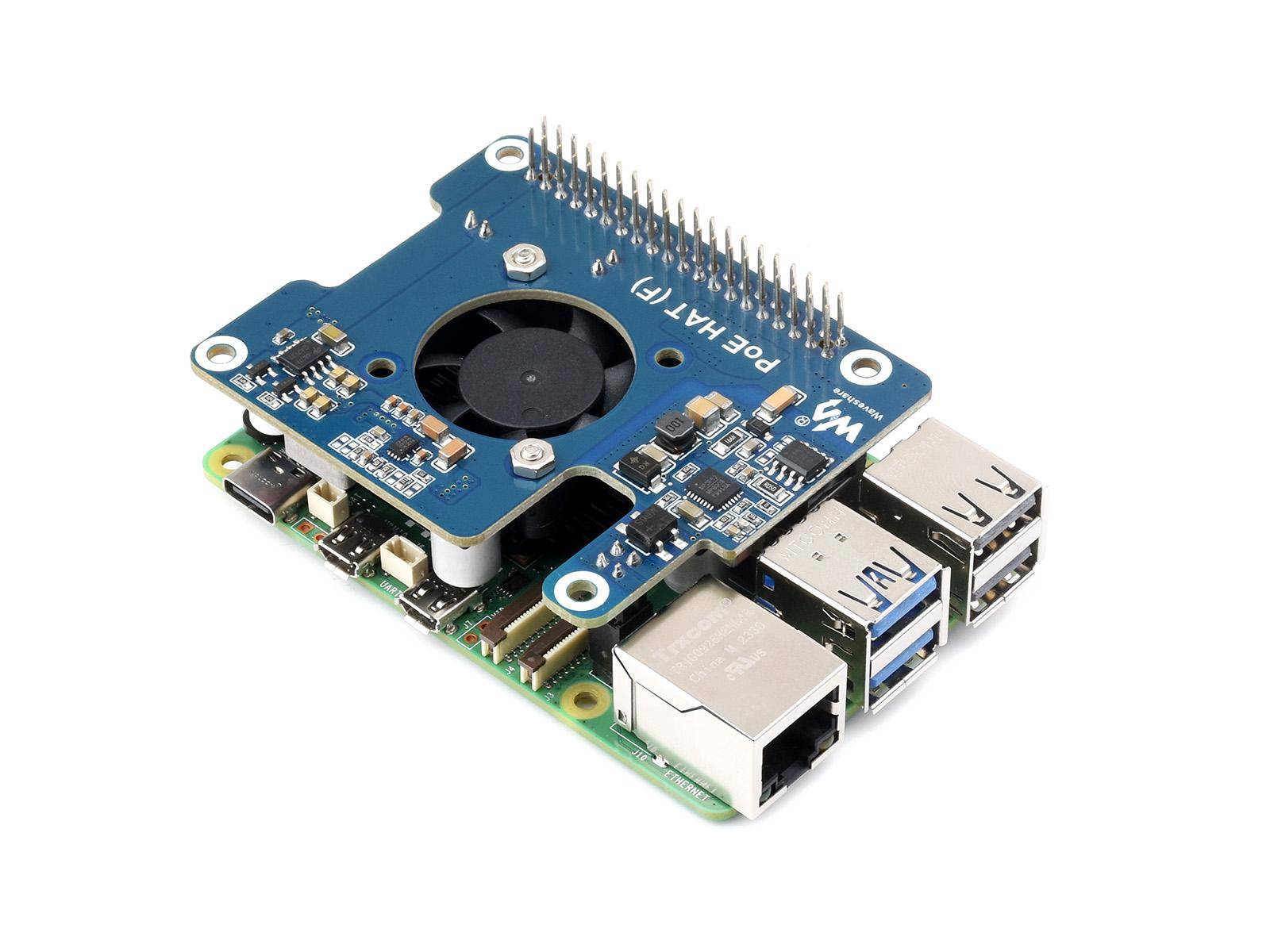

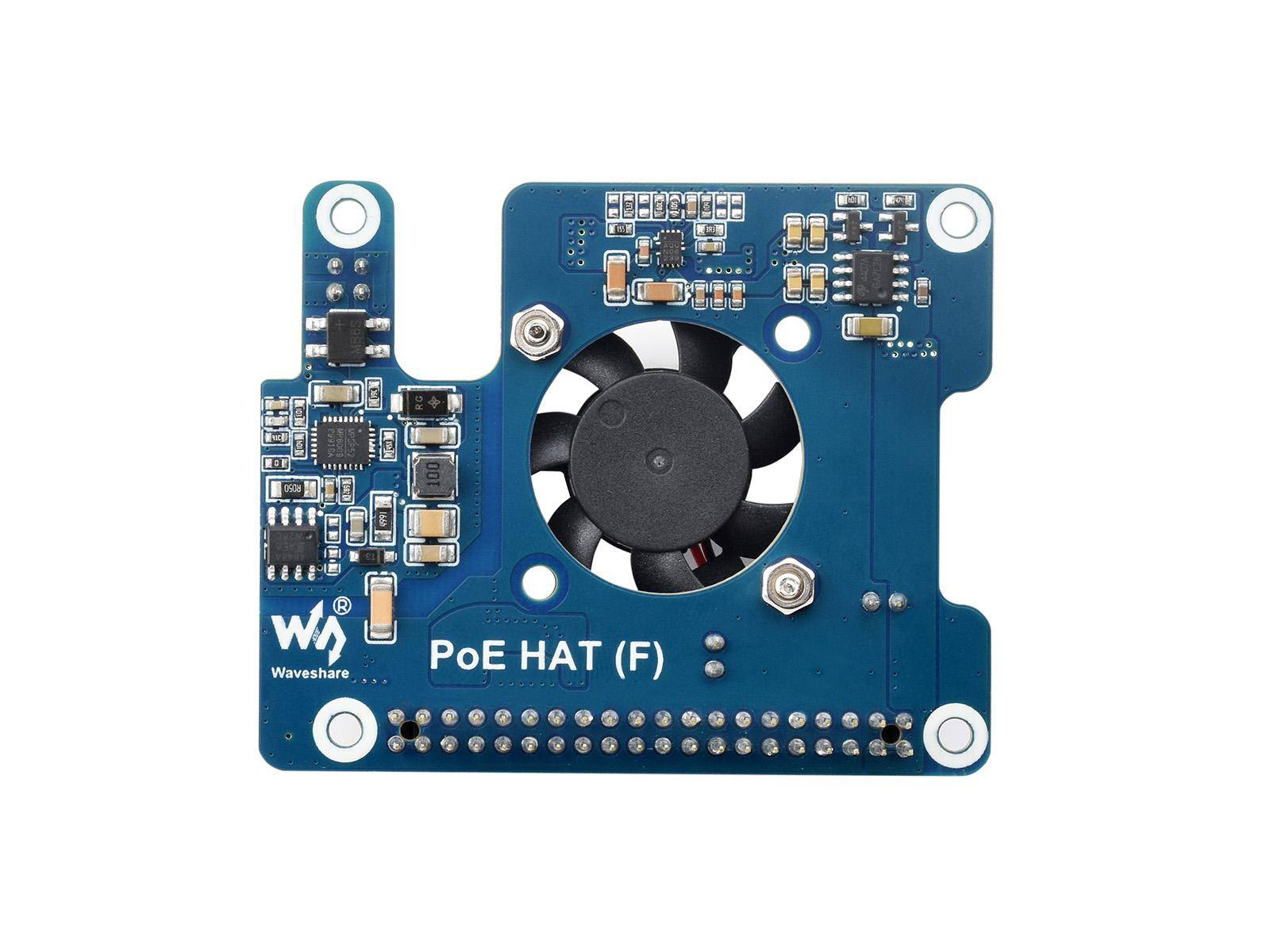

Power Over Ethernet HAT (F) für Raspberry Pi 5
Das Power Over Ethernet HAT (F) ist eine hochleistungsfähige Ergänzung für den Raspberry Pi 5, die sowohl eine Netzwerkverbindung als auch die Stromversorgung über ein einzelnes Ethernet-Kabel ermöglicht. Es unterstützt den 802.3af/at Netzwerkstandard und bietet mit einem aktiven Kühlventilator und einem Metallkühlkörper eine optimierte Wärmeableitung.
Merkmale im Überblick
Speziell für Raspberry Pi 5 entwickelt mit Standard 40-Pin GPIO-Header für die Stapelung weiterer HATs
Power Over Ethernet ermöglicht Netzwerkverbindung und Stromversorgung in einem Kabel
Vollständig isoliertes Schaltnetzteil (SMPS)

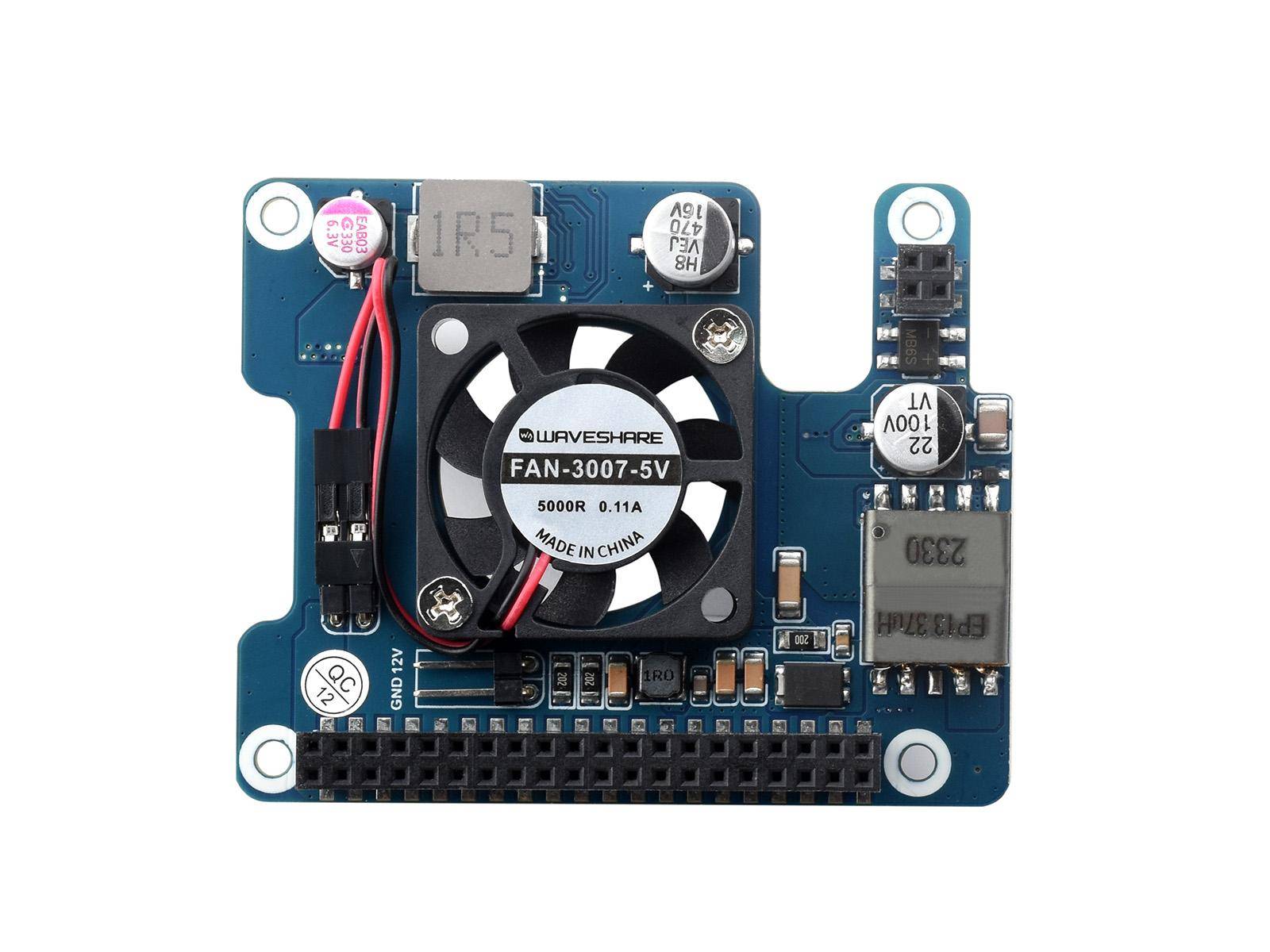

Onboard Hochgeschwindigkeits-Aktivkühler mit Metallkühlkörper für verbesserte Wärmeableitung
5V & 12V Header-Ausgänge an Bord mit bis zu 4,5A Ausgangsleistung (Max. 25W für 12V+5V Gesamtleistung)
Integrierter MP8759GD Buck-Chip für bis zu 5A Leistung unter ausreichenden Wärmeableitungsbedingungen
Kompatibilität
Ermöglicht die Versorgung und Netzwerkanbindung des Raspberry Pi über ein einziges Kabel
Unterstützt zusätzliche Peripheriegeräte mit 12V und 5V Stromausgängen
Technische Daten
PoE-Stromzufuhr: 37V bis 57V DC
Leistungsabgabe: GPIO-Header: 5V 4.5A (max), 2P-Header: 12V 2A (max)
Abmessungen: 56,5 × 70,0 mm
Netzwerkstandard: IEEE 802.3af/at PoE
Installation
Wärmeleitklebebänder zuerst anbringen, dann Metallkühlkörper installieren und das PoE HAT befestigen
Lieferumfang
1x PoE HAT (F)
1x Metallkühlkörper
1x Wärmeleitklebeband (3 Stück)
Hinweis
Raspberry Pi nicht enthalen
Entwicklungsressourcen
Wiki: https://www.waveshare.com/wiki/PoE_HAT_(F)
