Beschreibung
Dies ist ein 4-Port-USB-Hub für Raspberry Pi, der Ihrem Pi mehr USB-Fähigkeit bietet. Darüber hinaus verfügt er über einen USB-zu-UART-Konverter für einfache serielle Kommunikation.
Es kann mit verschiedenen Versionen des Pi verwendet werden und die Größe der Platine ist so konzipiert, dass sie perfekt zum Zero / Zero W / Zero 2W< passt /strong>.
USB-HUB-HAT-Funktionen
- 4 USB-Anschlüsse, kompatibel mit USB 2.0/1.1
- Onboard-USB zu UART, mit Aktivierungs-/Deaktivierungsschalter, praktisch für das serielle Debuggen des Raspberry Pi und zur Vermeidung von Konflikten
- Eingebaute Multi-Anzeigen zur Überwachung des Status von Strom, USB zu UART und jedem USB-Anschluss

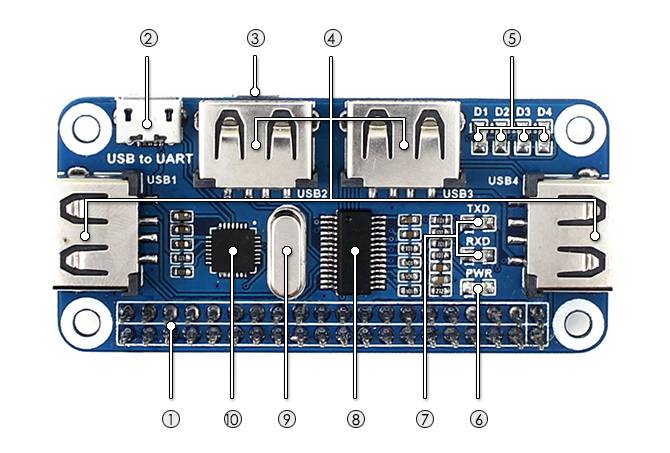

Was befindet sich auf dem USB HUB HAT?
- Raspberry Pi GPIO-Schnittstelle: zum Anschluss von Raspberry Pi
- USB zu UART: zur Steuerung des Raspberry Pi über serielles Terminal
- USB-HUB-Schnittstelle (unten): zum Anschluss des HUB an den USB-Anschluss des Raspberry Pi
- Raspberry Pi Zero / Zero W / Zero WH: verbunden über Micro-USB-Anschluss
- Raspberry Pi B+ / 2B / 3B / 3B+ /4B: verbunden über Micro-USB-Kabel
- Erweiterte USB-Anschlüsse: USB1–USB4
- USB-Port-Anzeigen: Spezielle Anzeige für jeden USB-Port, D1–D4 für USB1–USB4.
- Stromanzeige
- USB-zu-UART-Anzeige
- FE1.1S: USB-HUB-Chip
- 12-MHz-Quarz
- CP2102: USB-zu-UART-Konverter
Spezifikationen
- Betriebsspannung: 5V

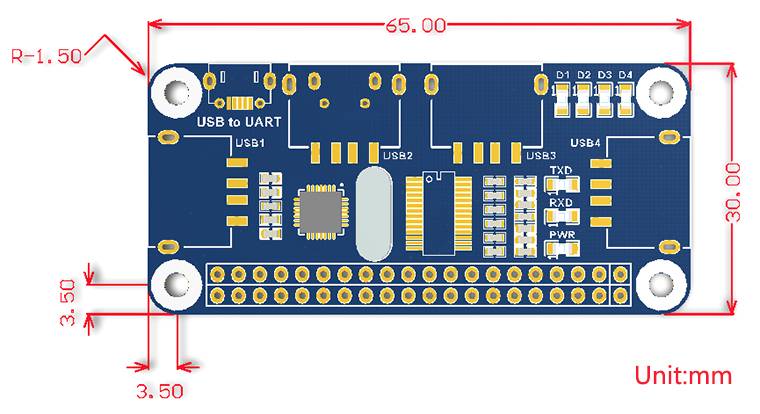

- Abmessung: 65 mm × 30 mm
- Montagelochgröße: 3,0 mm
Wiki: www.waveshare.com/wiki/USB_HUB_HAT
Lieferumfang
- USB HUB HAT x1
- Micro-USB-Anschluss x1

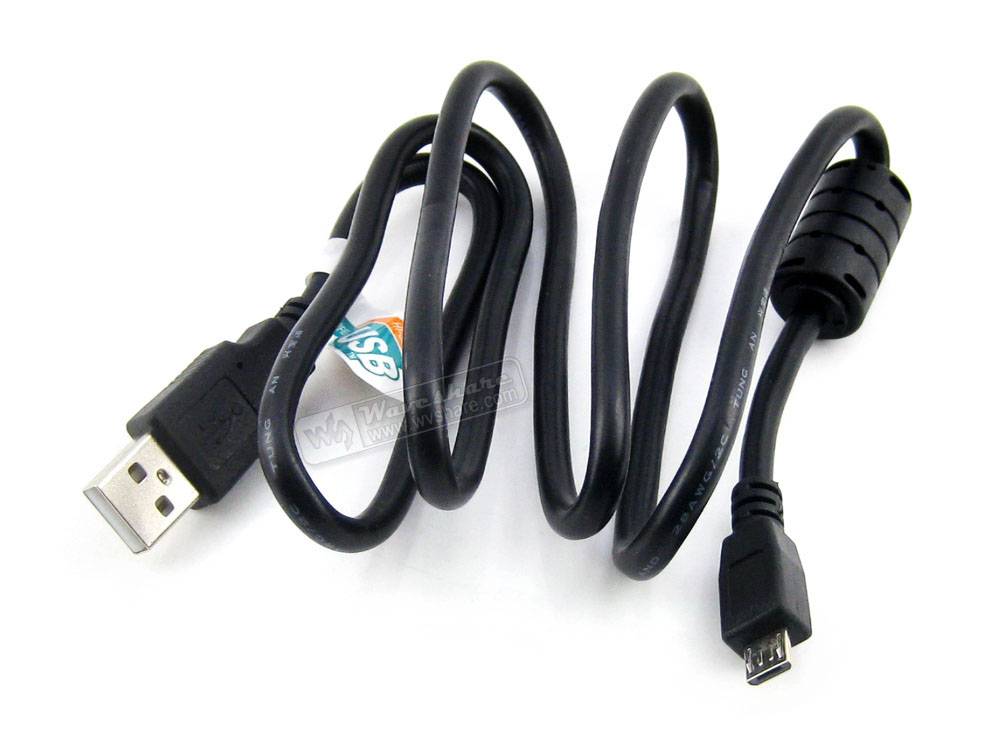

- Micro-USB-Kabel x1

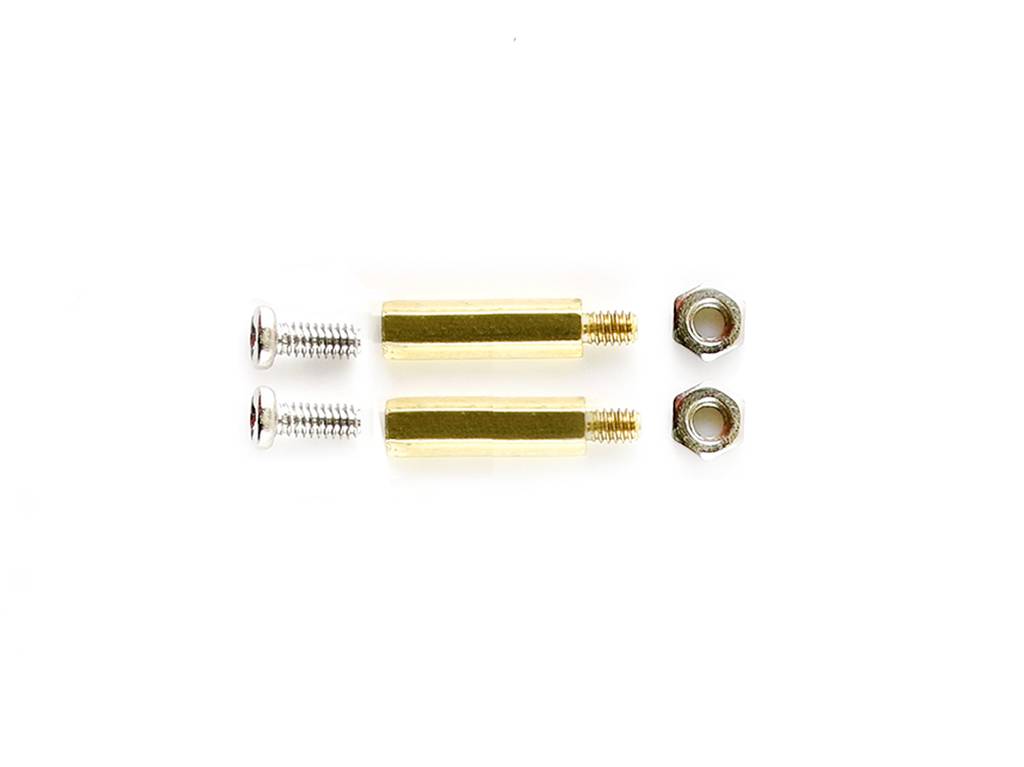

- RPi-Schraubenpaket (2 Stück) x1
