Kugelumlaufspindel 1610-3 mit Kugelumlaufmutter, Länge 1000mm

Beschreibung

Technische Daten:

Gerollte Kugelumlaufspindeln mit Endenbearbeitung passend für Festlager BK, FK und für Loslager BF, FF

Präzisionsklasse: P7

Material Spindel: 1.1219 (C56E2; S55C)

Material Kugelumlaufmutter: 20CrMo

Abstreifer aus Nitrilkautschuk (NBR - Nitrile Butadiene Rubber) für gute Dicht- und Abstreifeigenschaften

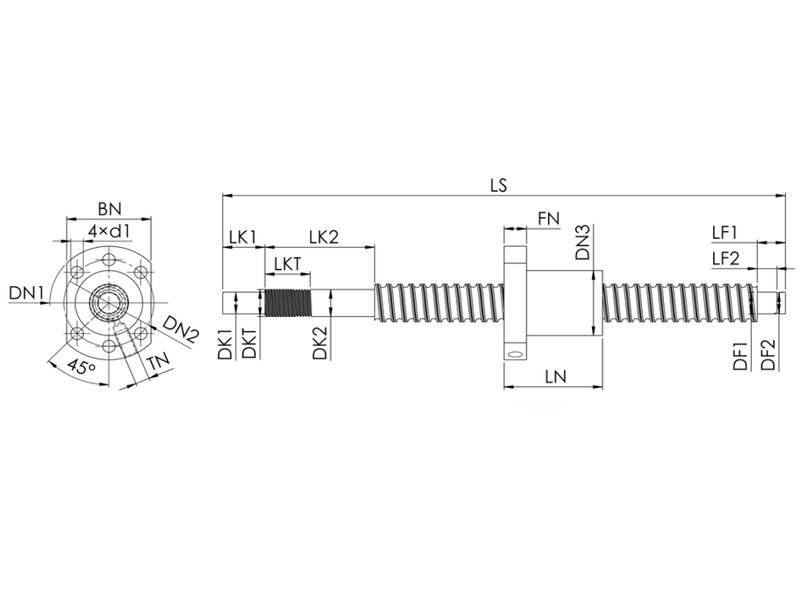

Maße:

Mutter:

BN (mm): 40

FN (mm): 10

LN (mm): 57

DN1 (mm): 48

DN2 (mm): 38

DN3 (mm): 28

TN: M6

d1 (mm): 5,5

Festlagerseite:

DK1 (mm): 10

DK2 (mm): 12

DKT: M12x1

LK1 (mm): 15

LK2 (mm): 39

LKT (mm): 15

Loslagerseite:

DF1 (mm): 10

DF2 (mm): 9,6

LF1 (mm): 11

LF2 (mm): 8
