Kugelumlaufspindel 1204-3 mit Kugelumlaufmutter, Länge 800mm

Beschreibung

Technische Daten:

Gerollte Kugelumlaufspindeln mit Endenbearbeitung passend für Festlager BK, FK und für Loslager BF, FF

Präzisionsklasse: P7

Material Spindel: 1.1219 (C56E2; S55C)

Material Kugelumlaufmutter: 20CrMo

Abstreifer aus Nitrilkautschuk (NBR - Nitrile Butadiene Rubber) für gute Dicht- und Abstreifeigenschaften

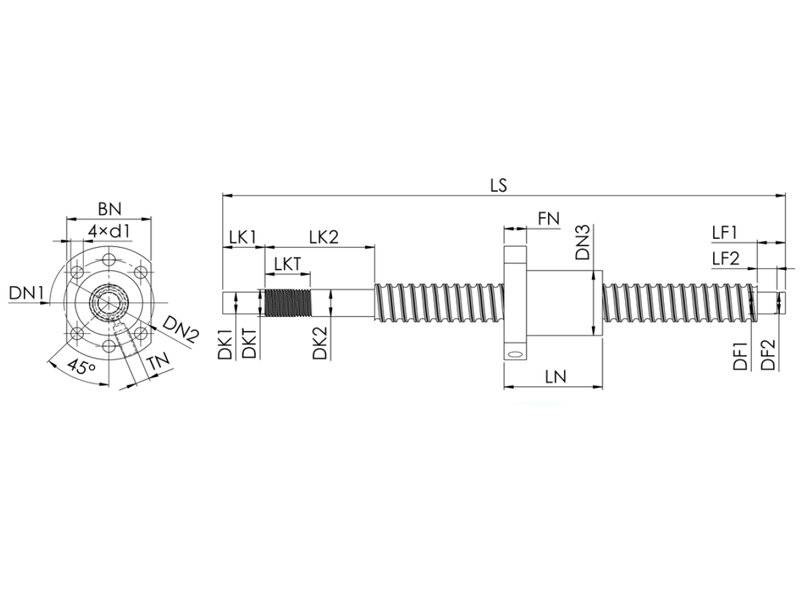

Maße:

Mutter:

BN (mm): 30

FN (mm): 8

LN (mm): 35

DN1 (mm): 42

DN2 (mm): 32

DN3 (mm): 24

TN: M5

d1 (mm): 4,5

Festlagerseite:

DK1 (mm): 8

DK2 (mm): 10

DKT: M10x1

LK1 (mm): 15

LK2 (mm): 39

LKT (mm): 16

Loslagerseite:

DF1 (mm): 8

DF2 (mm): 7,6

LF1 (mm): 10

LF2 (mm): 7
