Beschreibung

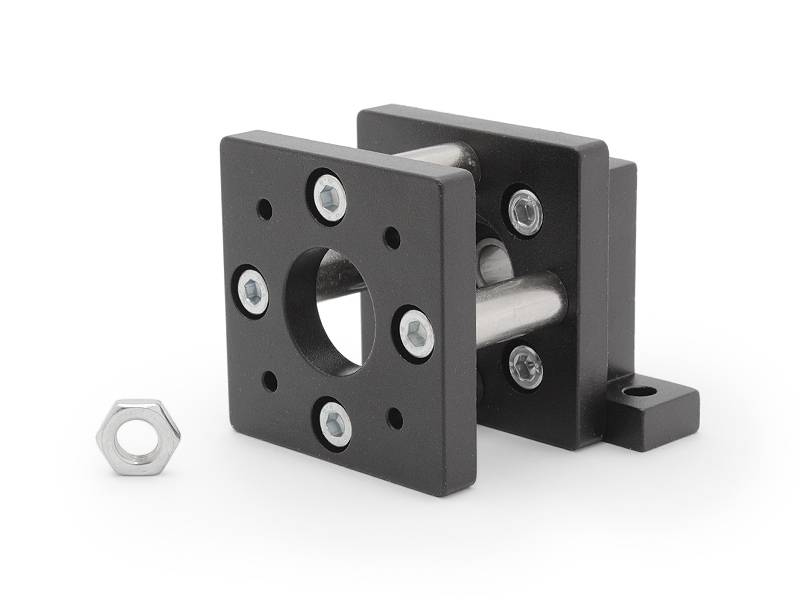

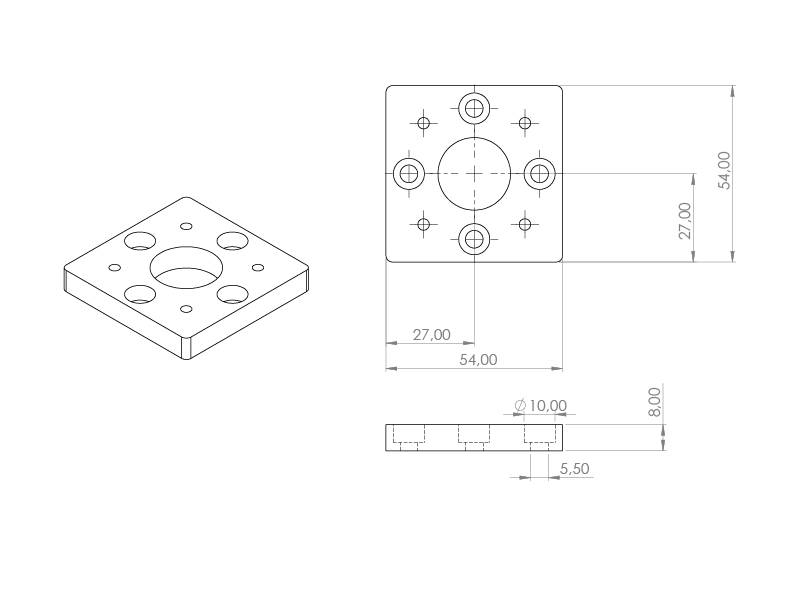

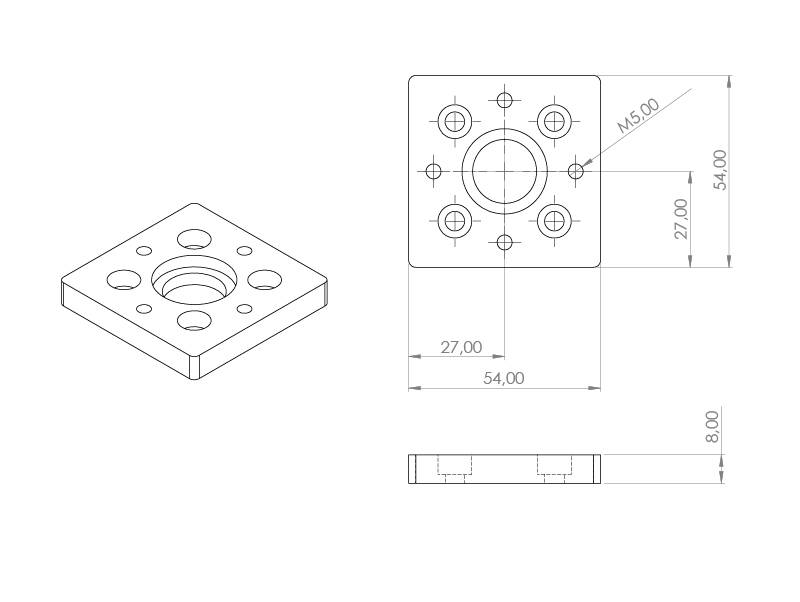

Die Festlagereinheit passt zu den hier angebotenen Kugelumlaufspindeln SFU1204-DM und den einbaufertigen Trapezgewindespindeln 12x3 und 12x6P3. Technische Daten: Kugellager: Schrägkugellager zweireihig 30/8 2RS 8x22x11 mm Abstand Lagermitte-Montagefläche: 27mm Abstand der Befestigungsbohrungen: 55mm Durchmesser der Befestigungsbohrungen: 5,5mm Gesamtbreite: 70mm Gesamthöhe: 54mm Material: Aluminium, schwarz eloxiert. Motorhalter: Passend für Motoren mit NEMA17 Bauform Zentrierbohrung für Motor: 22,1mm Abstand der Befestigungsgewinde für Motor: 31 x 31mm Befestigungsbohrungen für Motor: 3,5mm Weitere Abmessungen können Sie der Zeichnung entnehmen. Lieferumfang: 1x Festlagerblock FLB16 / Easy-Mechatronics System 1216B, Art.Nr. 90449 1x Lagerhalteplatte 54x54mm / Easy-Mechatronics System 1216B, Art.Nr. 90463 4x Abstandhülse d=5.5 | D=10 | L=25, Art.Nr. 70908 1x Motorplatte NEMA17 54x54mm / Easy-Mechatronics System 1216B, ArtNr. 90470 4x DIN 912 Zylinderschraube mit Innensechskant, 8.8, verzinkt M5x18, Art,Nr. DIN912-5x18 4x DIN 912 Zylinderschraube mit Innensechskant, 8.8, verzinkt M5x35, Art,Nr. DIN912-5x35 1x Schrägkugellager zweireihig 30/8 2RS 8x22x11 mm, Art.Nr. 77600 1x DIN 439 Sechskantmutter niedrige Form, verzinkt M8x1 ( feingewinde), Art.Nr. DIN439-M8x1 1x DIN 988 Passscheibe, Stahl, blank d=8mm/D=14mm/H=0,5mm, Art.Nr. DIN988-8x14x0,5 Alle weiteren Komponenten die auf den Bildern zu sehen sind dienen lediglich als Anwendungsbeispiel. Die entsprechende Loslagereinheit LLB16-608 finden Sie unter der Artikel Nr. 90487
