Beschreibung
Die Festlagereinheit passt zu den hier angebotenen Kugelumlaufspindeln SFU1204-DM und den einbaufertigen Trapezgewindespindeln 12x3 und 12x6P3.
Technische Daten:
Kugellager: Schrägkugellager zweireihig 30/8 2RS 8x22x11 mm
Abstand Lagermitte-Montagefläche: 27mm
Abstand der Befestigungsbohrungen: 55mm
Durchmesser der Befestigungsbohrungen: 5,5mm
Gesamtbreite: 70mm
Gesamthöhe: 47mm
Material: Aluminium, schwarz eloxiert.

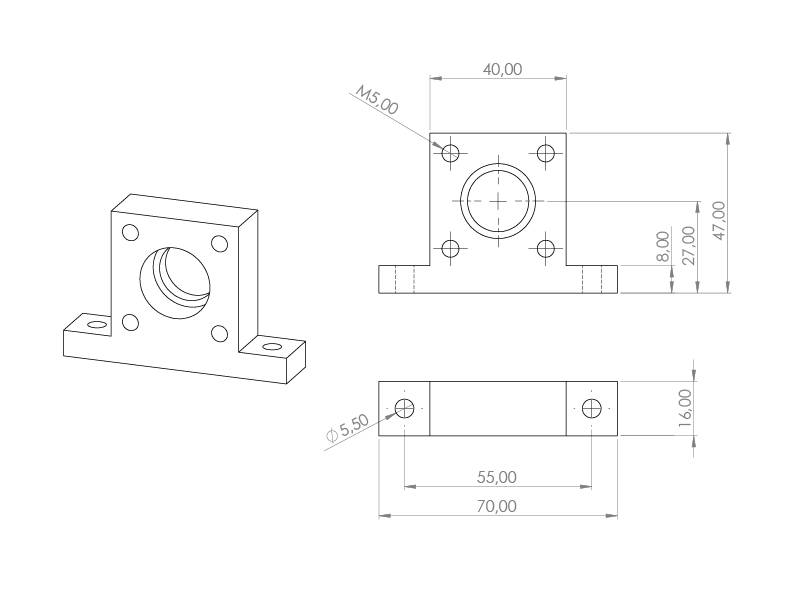

Weitere Abmessungen können Sie der Zeichnung entnehmen.
Lieferumfang:
1x Festlagerblock FLB16 / Easy-Mechatronics System 1216B, Art.Nr. 90449

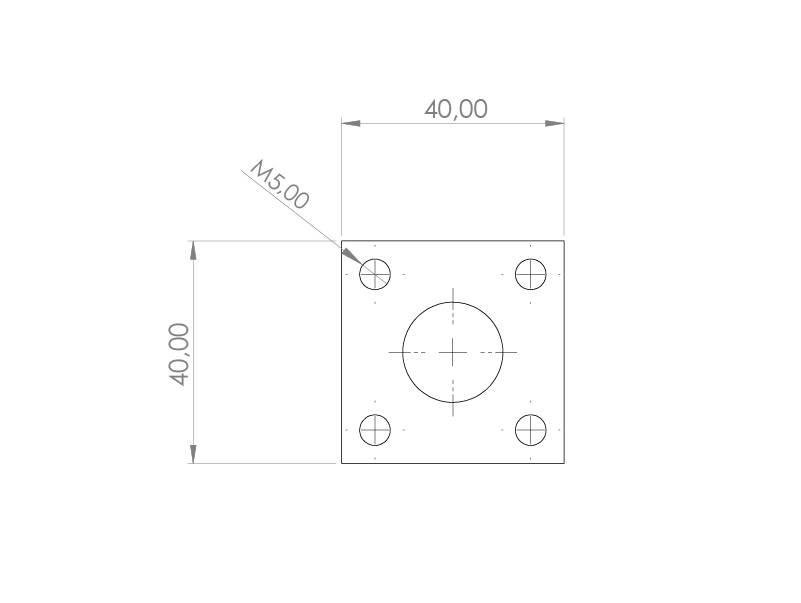

1x Lagerhalteplatte 40x40mm B18 / Easy-Mechatronics System 1216A/1216B, Art.Nr. 90333
4x DIN 912 Zylinderschraube mit Innensechskant, 8.8, verzinkt M5x18, Art,Nr. DIN912-5x18
1x Schrägkugellager zweireihig 30/8 2RS 8x22x11 mm, Art.Nr. 77600
1x DIN 439 Sechskantmutter niedrige Form, verzinkt M8x1 ( feingewinde), Art.Nr. DIN439-M8x1
1x DIN 988 Passscheibe, Stahl, blank d=8mm/D=14mm/H=0,5mm, Art.Nr. DIN988-8x14x0,5
Alle weiteren Komponenten die auf den Bildern zu sehen sind dienen lediglich als Anwendungsbeispiel.
Die entsprechende Loslagereinheit LLB16-608 finden Sie unter der Artikel Nr. 90487
