Beschreibung

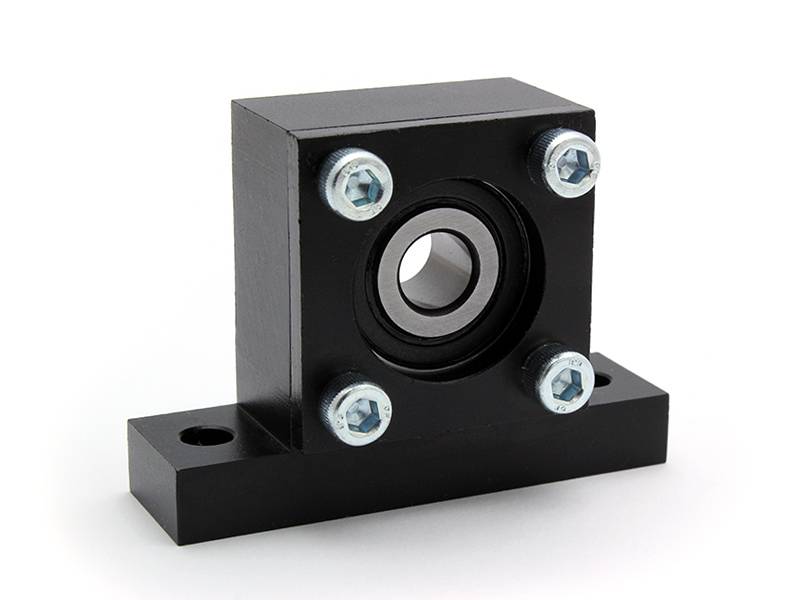

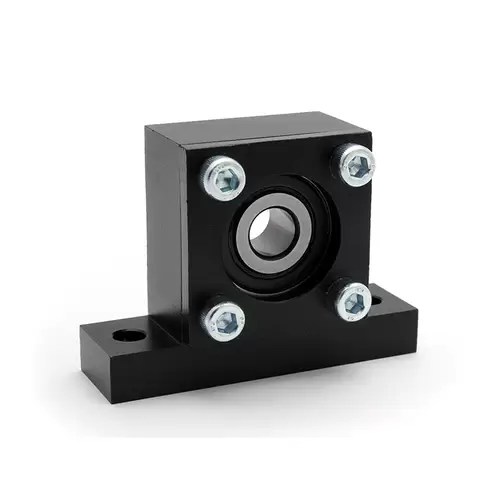

Die Festlagereinheit passt zu den hier angebotenen Kugelumlaufspindeln SFU1605-DM und den einbaufertigen Trapezgewindespindeln 16x4 und 16x8P4.
Technische Daten:
Kugellager: Zweireihiges Schrägkugellager 3200/5200 2RS 10x30x14,3mm
Abstand Lagermitte-Montagefläche: 31mm
Abstand der Befestigungsbohrungen: 55mm
Durchmesser der Befestigungsbohrungen: 6,5mm
Gesamtbreite: 70mm
Gesamthöhe: 51mm
Dicke: 20mm
Material: Aluminium, schwarz eloxiert.
Weitere Abmessungen können Sie der Zeichnung entnehmen.
Lieferumfang:
1x Festlagerblock FLB20 / Easy-Mechatronics System 1620B, Art.Nr. 90043
1x Lagerhalteplatte 40x40mm / Easy-Mechatronics System 1620A/1620B, Art.Nr. 90036
4x DIN 912 Zylinderschraube mit Innensechskant, 8.8, verzinkt M5x22, Art,Nr. DIN912-5x22
1x Schrägkugellager zweireihig 3200/5200 2RS 10x30x14,3mm, Art.Nr. 32784
1x DIN 439 Sechskantmutter niedrige Form, verzinkt M10X1, Art.Nr. DIN439-M10

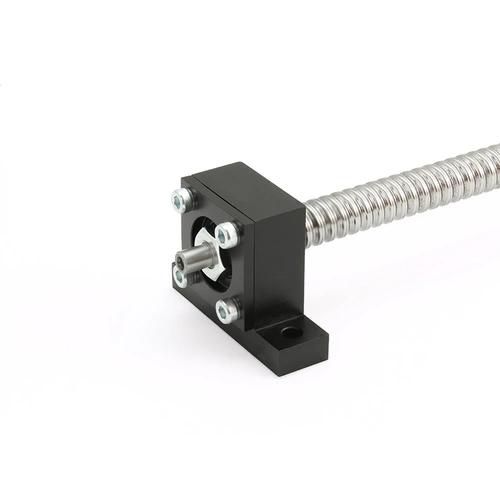

Alle weiteren Komponenten die auf den Bildern zu sehen sind dienen lediglich als Anwendungsbeispiel.
Die entsprechende Loslagereinheit LLB20-6200 finden Sie ebenfalls hier bei uns!
