Beschreibung
Die Festlagereinheit passt zu den hier angebotenen Kugelumlaufspindeln SFU1605-DM und den einbaufertigen Trapezgewindespindeln 16x4 und 16x8P4.
Technische Daten:
Kugellager: Zweireihiges Schrägkugellager 3200/5200 2RS 10x30x14,3mm
Abstand Lagermitte-Montagefläche: 31mm
Abstand der Befestigungsbohrungen: 55mm
Durchmesser der Befestigungsbohrungen: 6,5mm
Gesamtbreite: 70mm
Gesamthöhe: 51mm
Dicke: 20mm
Material: Aluminium, schwarz eloxiert.
Motorhalter:
Passend für Motoren mit NEMA23 Bauform
Zentrierbohrung für Motor: 38,2mm
Abstand der Befestigungsgewinde für Motor: 47,14 x 47,14mm
Befestigungsgewinde für Motor: M5

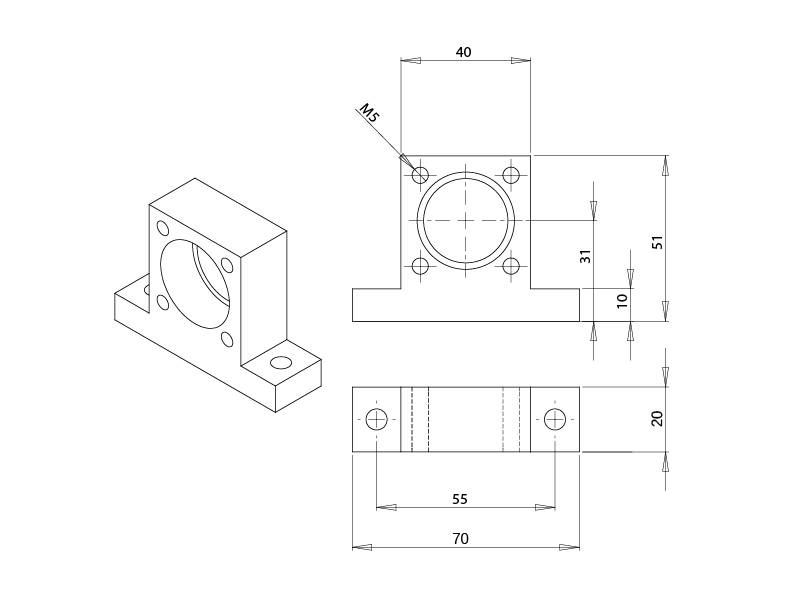

Weitere Abmessungen können Sie der Zeichnung entnehmen.

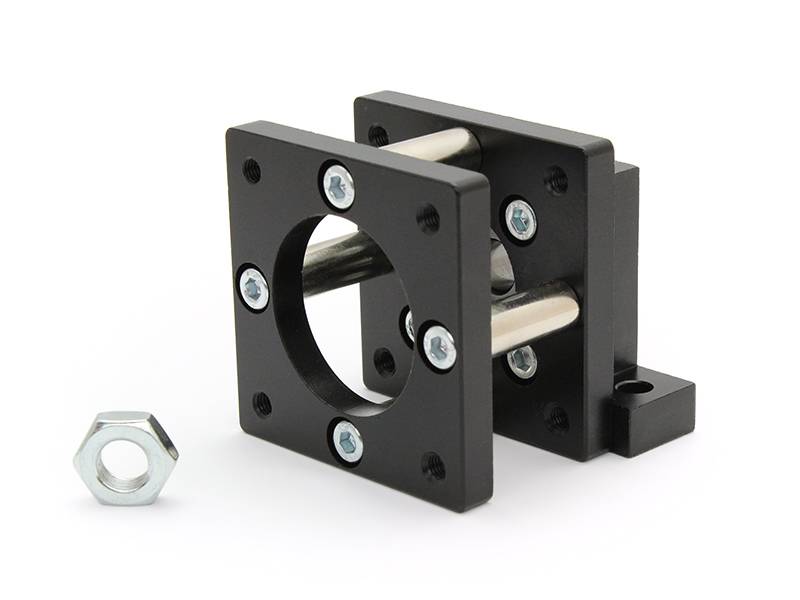

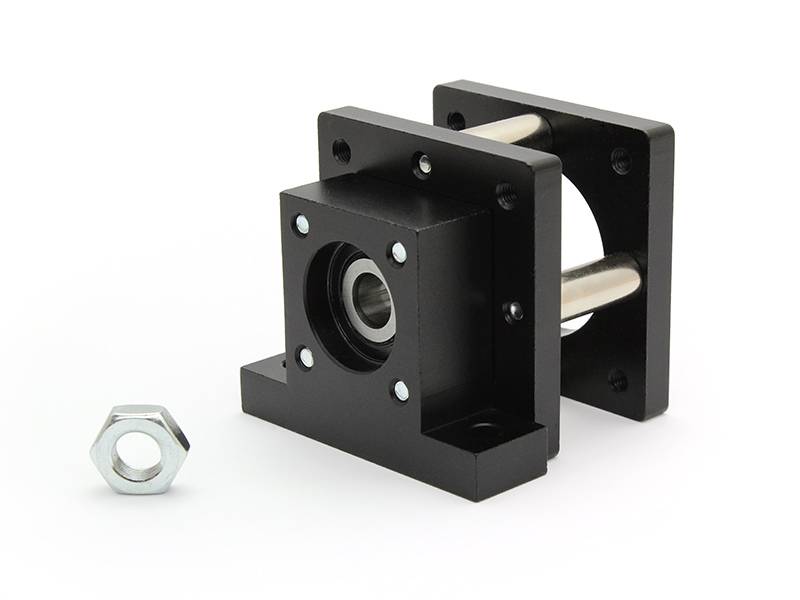

Lieferumfang:
1x Festlagerblock FLB20 / Easy-Mechatronics System 1620B, Art.Nr. 90043
1x Lagerhalteplatte 62x62mm / Easy-Mechatronics System 1620B, Art.Nr. 90067
4x Abstandhülse d=5.5 | D=10 | L=25, Art.Nr. 70908
1x Motorplatte NEMA23 / Easy-Mechatronics System 1620A/1620B, ArtNr. 90029
4x DIN 912 Zylinderschraube mit Innensechskant, 8.8, verzinkt M5x22, Art,Nr. DIN912-5x22
4x DIN 912 Zylinderschraube mit Innensechskant, 8.8, verzinkt M5x35, Art,Nr. DIN912-5x35
1x Schrägkugellager zweireihig 3200/5200 2RS 10x30x14,3mm, Art.Nr. 32784
1x DIN 439 Sechskantmutter niedrige Form, verzinkt M10X1, Art.Nr. DIN439-M10

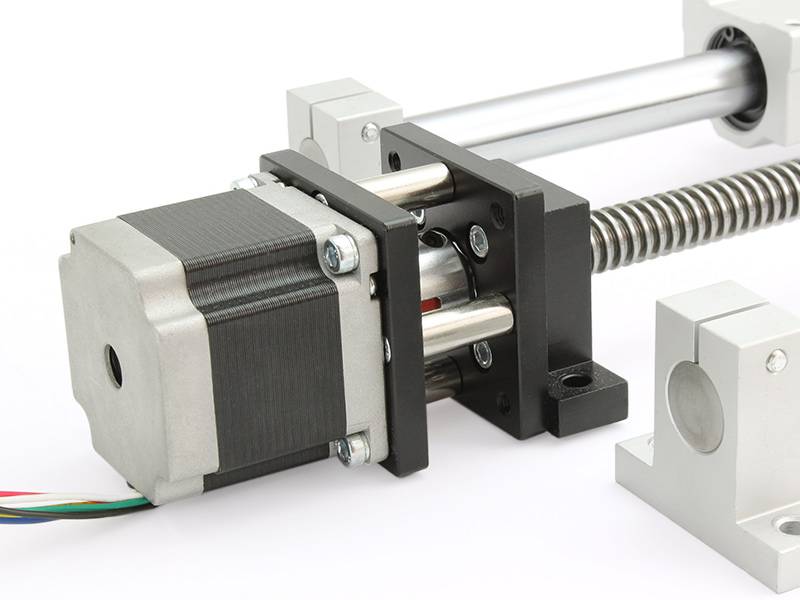

Alle weiteren Komponenten die auf den Bildern zu sehen sind dienen lediglich als Anwendungsbeispiel.
Die entsprechende Loslagereinheit LLB20-6200 finden Sie unter der Artikel Nr. 90074
