Beschreibung
Die Loslagereinheit passt zu den hier angebotenen Kugelumlaufspindeln SFU1605-DM und den einbaufertigen Trapezgewindespindeln 16x4 und 16x8P4.
Technische Daten:
Kugellager: 6200 2RS 10x30x9mm
Abstand Lagermitte-Montagefläche: 31mm
Abstand der Befestigungsbohrungen: 55mm
Durchmesser der Befestigungsbohrungen: 6,5mm
Gesamtbreite: 70mm
Gesamthöhe: 51mm
Dicke: 20mm

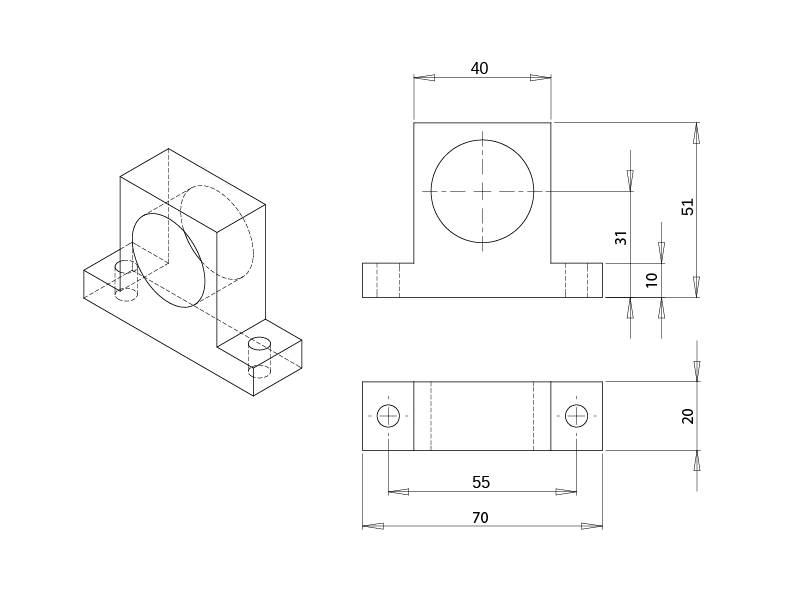

Weitere Abmessungen können Sie der Zeichnung entnehmen.
Lieferumfang:

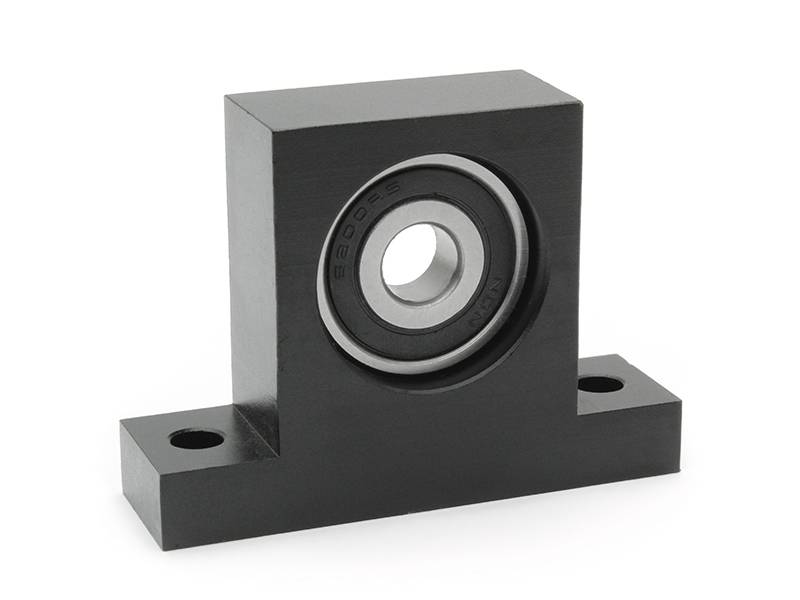

1x Loslagerblock LLB20 / Easy-Mechatronics System 1620B, Art.Nr. 90050
1x Rillenkugellager 6200 2RS 10x30x9mm, Art.Nr. 32593
1x DIN 471 Sicherungsring für Wellen, Stahl, blank A10, Art.Nr. 71004
Alle weiteren Komponenten die auf den Bildern zu sehen sind dienen lediglich als Anwendungsbeispiel.
Entsprechende Festlagereinheit: FLB20-3200
