Beschreibung

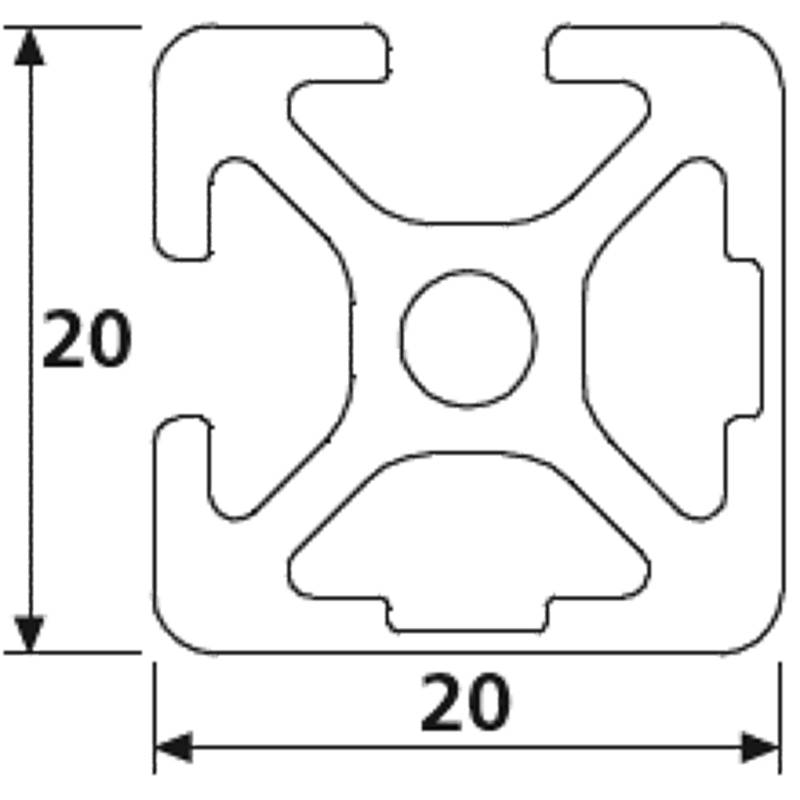

Designprofil Aluminiumprofil 20x20L (leicht) 2N-90° I-Typ Nut 5, silber eloxiert
Eigenschaften
Nut: Nut 5
Ausführung: leicht
Vorspannung: 0,2 mm+0,1/-0,15 mm
Nutmaß: 5,0 + 0,3 mm
Kernbohrung: 4,3 ± 0,1 mm
Oberfläche: Eloxal: E6Ev1 10 - 15 ¼m
Eloxal-Kontaktierung: entfernt
Mechanische Eigenschaften
Bezeichnung: EN 572-3 | EN-AW 6063
Zustand: EN 515 | T66
Rp0,2: N/mm² | >=200
Rm: N/mm² | >=245
A: % | >=8
A 50: % | >=6
Härte: HB | >=80
Flächenberechnung
Fläche: | mm2 | 191,4
Umfang Außenkontur: | mm | 116,0
Schwerpunkt:
X | mm | 10,2
Y | mm | 9,8
Flächenträgheitsmoment:
2. Grad horizontal: IX | mm4 | 7869,0
2. Grad vertikal: IY | mm4 | 7869,0
Widerstandsmomente:
WX max | mm3 | 802,3
WX min | mm3 | 773,0
Wy max | mm3 | 802,3
Wy min | mm3 | 773,0
Nominal - Gewicht: kg | kg/m | ca. ±0,519
