Beschreibung

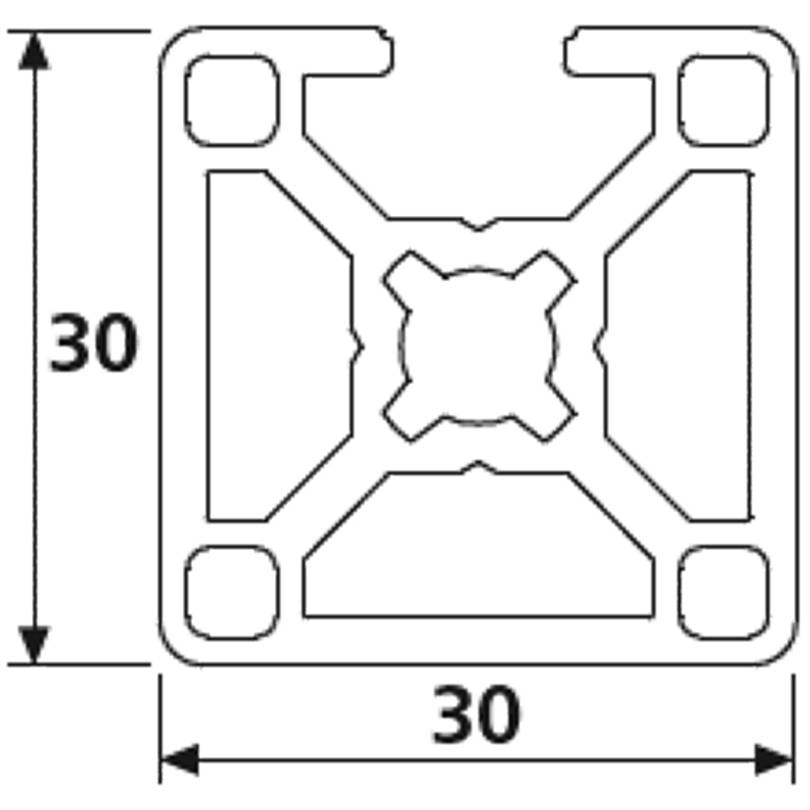

Designprofil / Aluminiumprofil 30x30 leicht B-Typ Nut 8 / 3 Nuten verdeckt, silber eloxiert
Technische Daten:
Profil 30x30mm B-Typ
Ausführung: 4 Nuten offen
Nutbreite 8mm / Nuttiefe 9mm
Kern eignet sich zur Aufnahme eines Gewinde M8
Material: Aluminium, Naturfarben eloxiert.
Eigenschaften
Nut: Nut 8
Ausführung: leicht
Vorspannung: 0,2 mm+0,1/-0,15 mm
Nutmaß: 8,0 + 0,3 mm
Kernbohrung : - Gewindeschneiden 6,8 - 0,2 mm
für: - Spezialverbinder 7,3 +0,2 / -0,1 mm
Oberfläche: Eloxal: E6Ev1 10 - 15 ¼m
Eloxal-Kontaktierung: entfernt
Mechanische Eigenschaften
Bezeichnung: EN 572-3 | EN-AW 6063
Zustand: EN 515 | T66
Rp0,2: N/mm² | >=200
Rm: N/mm² | >=245
A: % | >=8
A 50: % | >=6
Härte: HB | >=80
Flächenberechnung
Fläche: | mm2 | 3 67,9
Umfang Außenkontur: | mm | 145,6
Schwerpunkt:
X | mm | 15,0
Y | mm | 14,3
Q:
IX | mm4 | 31153,0
IY | mm4 | 34812,0
Widerstandsmomente:
WX max | mm3 | 2178,4
WX min | mm3 | 1984,2
Wy max | mm3 | 2320,2
Wy min | mm3 | 2320,2
Nominal - Gewicht: kg | kg/m | ca. ±0,997
