Beschreibung

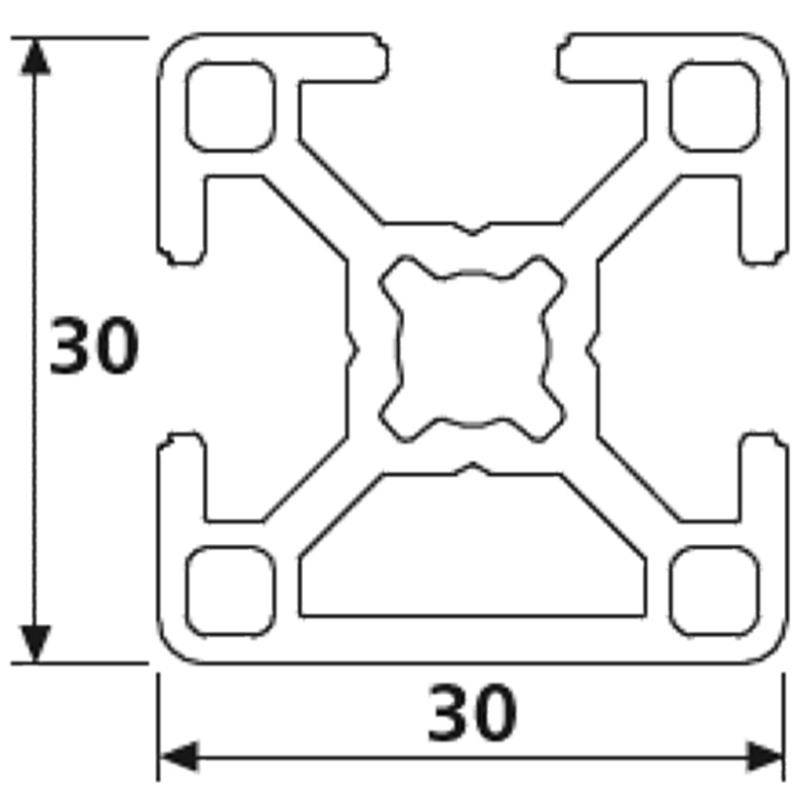

Designprofil / Aluminiumprofil 30x30 leicht B-Typ Nut 8 / 1 Nut verdeckt, silber eloxiert
Eigenschaften
Nut: Nut 8
Ausführung: leicht
Vorspannung: 0,2 mm +0,1/-0,15 mm
Nutmaß: 8,0 + 0,3 mm
Kernbohrung : - Gewindeschneiden 6,8 - 0,2 mm
für: - Spezialverbinder 7,3 +0,2 /- 0,1 mm
Oberfläche: Eloxal: E6Ev1 10 - 15 ¼m
Eloxal-Kontaktierung: entfernt
Mechanische Eigenschaften
Bezeichnung: EN 572-3 | EN-AW 6063
Zustand: EN 515 | T66
Rp0,2: N/mm² | e 200
Rm: N/mm² | e 245
A: % | e 8
A 50: % | e 6
Härte: HB | e 80
Flächenberechnung
Fläche: | 343,8 | 343,8
Umfang Außenkontur: | 204,2 | 204,2
Schwerpunkt: X | 15,0 | 15,0
Y | 14,24 | 14,24
Flächenträgheitsmoment:
2. Grad horizontal: IX | 32468,6 | 32468,6
2. Grad vertikal: IY | 29148,2 | 29148,2
Widerstandsmomente: WX max | 2279,7 | 2279,7
WX min | 2060,5 | 2060,5
Wy max | 1943,2 | 1943,2
Wy min | 1943,2 | 1943,2
Nominal - Gewicht: kg | ca. ±0,932 | ca. ±0,932
