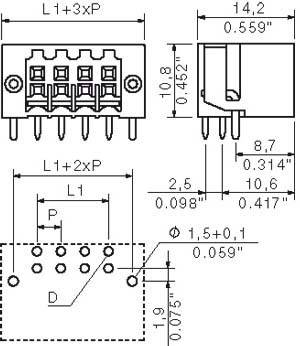

Weidmüller LP Verbinder B2L/S2L S2L-SMT #1794950000

Beschreibung

Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. Leiterplattensteckverbinder (Platinenanschluss), 125 V, 10 A, Raster in mm: 3.50, Polzahl: 24, THT/THR-Lötanschluss, Box

Eigenschaften

• hersteller: Weidmüller
• bezeichnung: LP Verbinder B2L/S2L 3.5/24/90LF3.2SN
• typ: S2L-SMT #1794950000
• verbindungsart: flexibler Leiterplattenverbinder
• steckverbinderausführung: fester Steckverbinder
• kontaktausführung: Stift
• polzahl: 24
• anzahl der steckkontaktreihen: 2
• rastermaß der kontakte: 3,5 mm
• rastermaß der anschlüsse: 3,5 mm
• winkel leiterplatte/kontakt: 0°/180° (horizontal)
• bemessungsstrom in: 9 A
• bemessungsspannung: 125 V
• bemessungsstoßspannung: 1,5 kV
• Überspannungskategorie: II
• verschmutzungsgrad: 2
• werkstoff der kontaktbeschichtung: Zinn
• ausführung des elektrischen anschlusses: THR-Anschluss
• länge des pins: 3,2 mm
• werkstoff des isolierkörpers: Flüssigkristallpolymer
• gehäusefarbe: schwarz
• brennbarkeitsklasse des isolierstoffs nach ul 94: V0
• betriebstemperatur: -50..100 °C
• art der leiterplattenbefestigung: sonstige
• befestigungsart: löten
• art der banderolierung: sonstige
