Niedax Kippdübel 223 H

Beschreibung

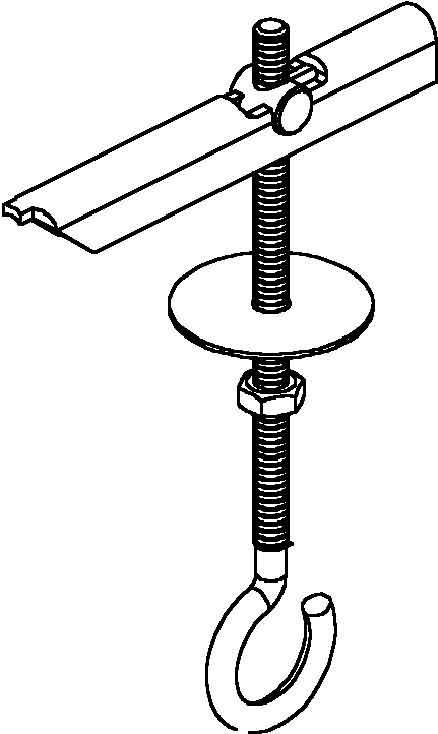

Kippdübel mit Deckenhaken, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert, die Achse besteht aus dem Werkstoff Messing, für den Einsatz an Hohlraumdecken und -wänden, einschließlich 1 Flachscheibe und 1 Sechskantmutter nach DIN EN ISO 4035. Die Belastungswerte beinhalten einen Sicherheitsfaktor von 5. Die Tragfähigkeitsangaben gelten nur bei ausreichender Tragfähigkeit des Untergrundes. Gewindestange : M 5 Gewindelänge : 70 mm Gesamtlänge : 98 mm Bohrloch-Ø : 15 mm Erforderliche Hohlraumtiefe : 70 mm max. Plattendicke : 20 mm Tragfähigkeit zul. F : 0,12 kN

Eigenschaften

• hersteller: Niedax
• bezeichnung: Kippdübel mit Haken
• typ: 223 H
• ausführung: mit Deckenhaken
• werkstoff: Stahl
• oberflächenschutz: galvanisch/elektrolytisch verzinkt
• gewindeart: metrisch
• gewindemaß (metrisch): 5
• bohrlochdurchmesser: 14 mm
• dübellänge: 100 mm
• min. hohlraumtiefe: 67 mm
• max. plattendicke: 20 mm
• mit unterlegscheibe: nein
• mit sechskantmutter: ja
• mit hutmutter: nein
• schutzring für keramik: nein
