Beschreibung

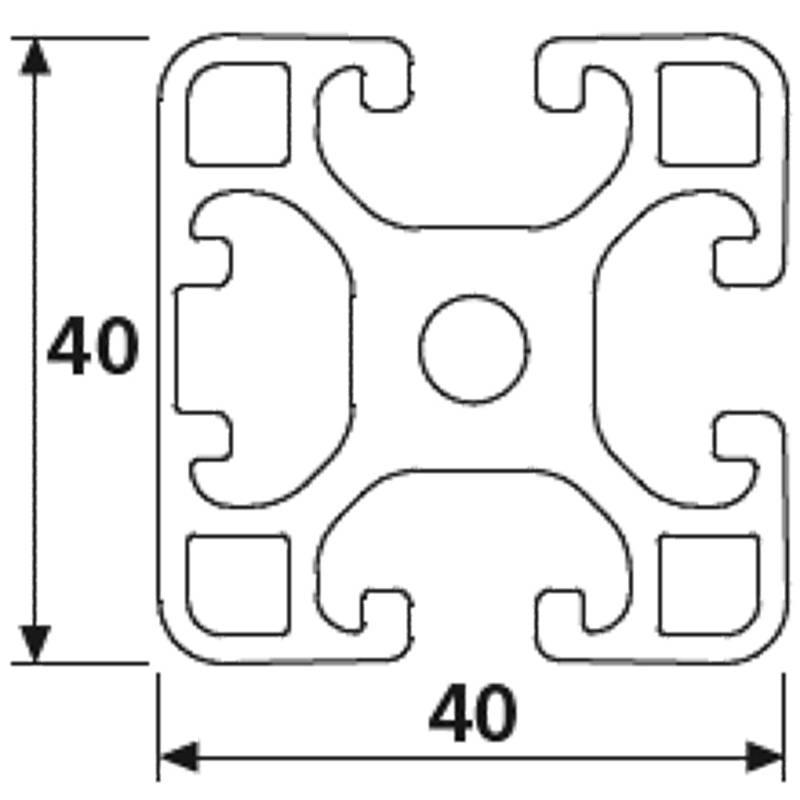

Designprofil / Aluminiumprofil 40x40L (leicht) 1N (1 Nut verdeckt) I-Typ Nut 8, silber eloxiert
Eigenschaften
Nut: Nut 8
Ausführung: leicht
Vorspannung: 0,2 mm+0,1/ 0,15 mm
Nutmaß: 8,0 + 0,4 mm
Kernbohrung: 6,8 - 0,2 mm
Oberfläche: Eloxal: E6Ev1 10 - 15 ¼m
Eloxal-Kontaktierung: entfernt
Mechanische Eigenschaften
Bezeichnung: EN 572-3 | EN-AW 6063
Zustand: EN 515 | T66
Rp0,2: N/mm² | >=200
Rm: N/mm² | >=245
A: % | >=8
A 50: % | >=6
Härte: HB | >=80
Flächenberechnung
Fläche: | mm2 | 659,4
Umfang Außenkontur: | mm | 296,6
Schwerpunkt:
X | mm | 19,68
Y | mm | 19,99
Flächenträgheitsmoment:
2. Grad horizontal: IX | mm4 | 90865,0
2. Grad vertikal: IY | mm4 | 94773,0
Widerstandsmomente:
WX max | mm3 | 4543,3
WX min | mm3 | 4543,3
Wy max | mm3 | 4815,4
Wy min | mm3 | 4664,3
Nominal - Gewicht: kg | kg/m | ca. ±1,787
