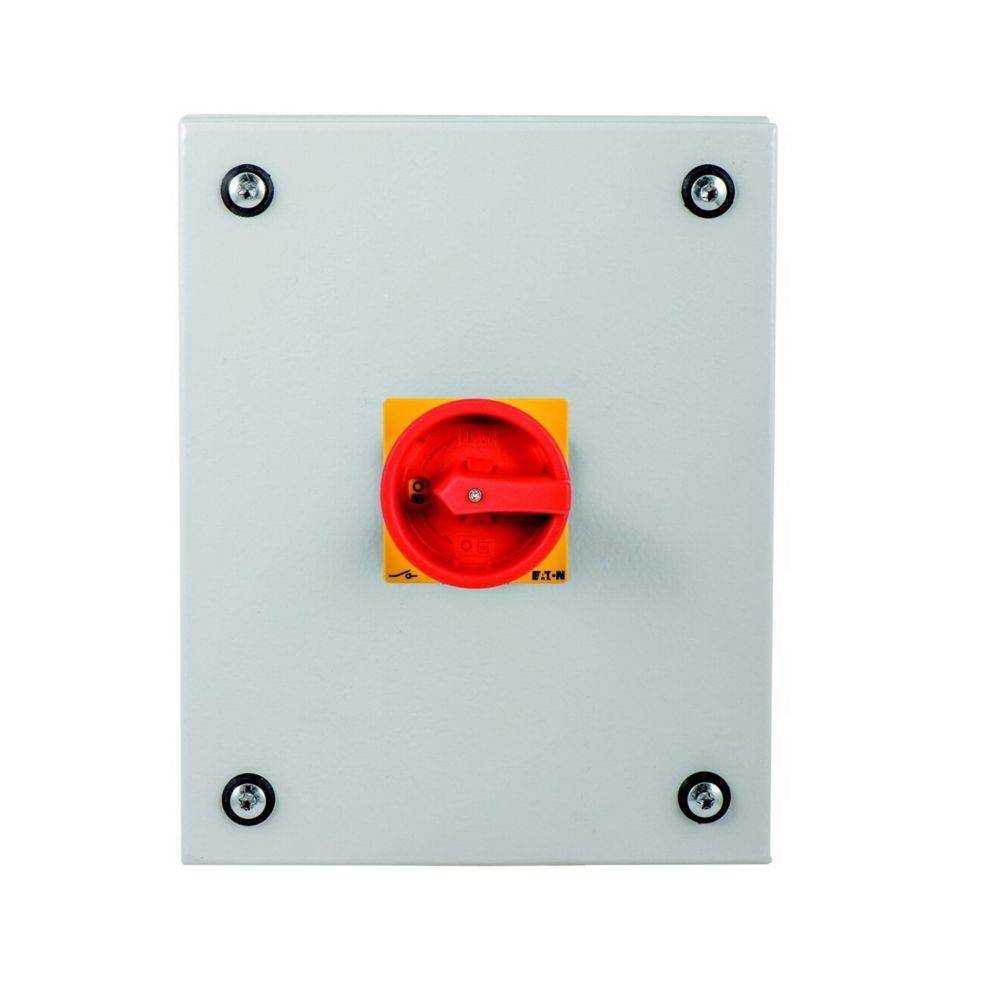

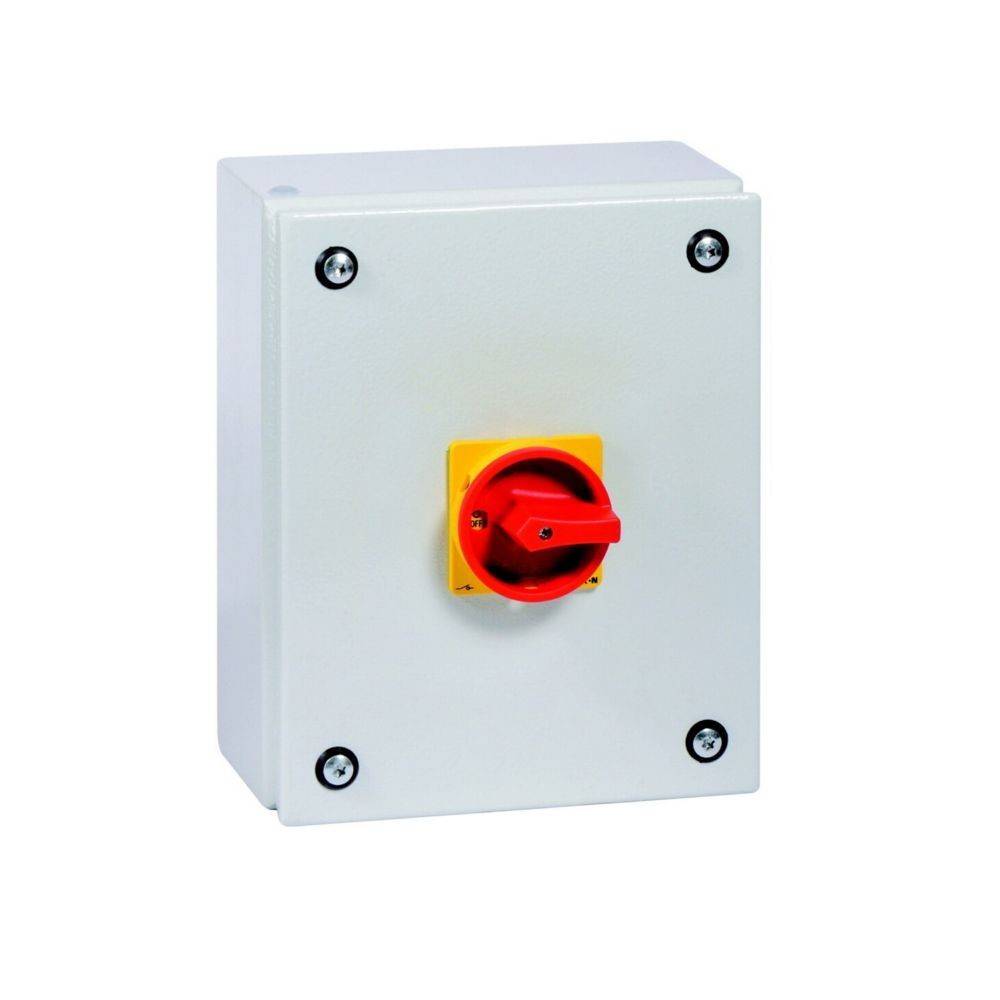

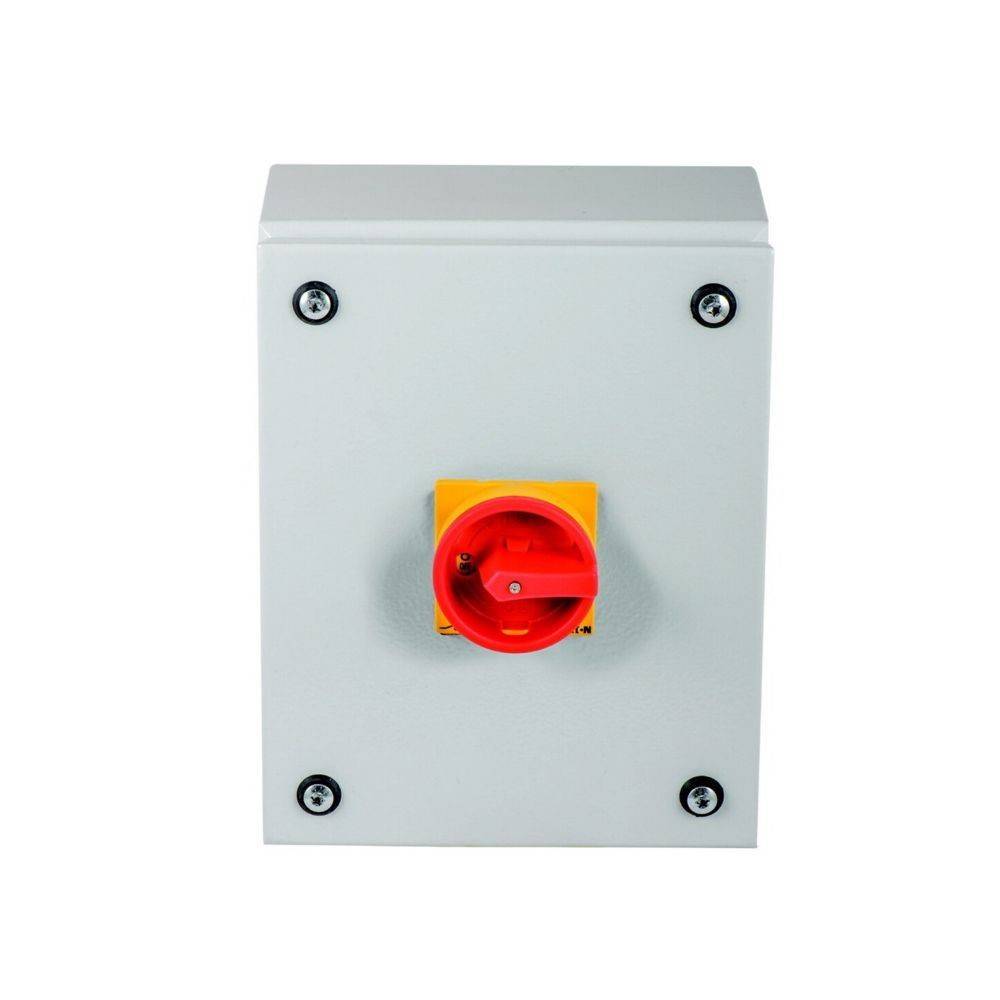

Eaton Hauptschalter 3polig 32A T3-3-15683/SE2/SVB

Beschreibung

Hauptschalter, Typkenner: T3, Funktionen: Verriegelbar, NOT-AUS-Funktion, Ausstattung: Roter Drehgriff und gelber Sperrkragen, 3-polig, abschließbar in der Stellung 0 (Aus), Schutzart: IP65, Aufbau

Eigenschaften

• hersteller: Eaton
• bezeichnung: Hauptschalter 3polig 32A Aufbau 2S1Ö Not-Aus
• typ: T3-3-15683/SE2/SVB
• ausführung als hauptschalter: ja
• ausführung als wartungs-/reparaturschalter: ja
• ausführung als sicherheitsschalter: ja
• ausführung als not-aus-einrichtung: ja
• ausführung als wendeschalter: nein
• anzahl der schalter: 1
• max. bemessungsbetriebsspannung ue bei ac: 690 V
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 32 A
• bemessungsdauerstrom bei ac-23, 400 v: 32 A
• bemessungsdauerstrom bei ac-21, 400 v: 32 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 11 kW
• bemessungskurzzeitstromfestigkeit icw: 0,65 kA
• bemessungsbetriebsleistung bei ac-23, 400 v: 15 kW
• schaltleistung bei 400 v: 15 kW
• bedingter bemessungskurzschlussstrom iq: 1 kA
• polzahl: 3
• anzahl der hilfskontakte als Öffner: 1
• anzahl der hilfskontakte als schließer: 2
• motorantrieb optional: nein
• motorantrieb integriert: nein
• spannungsauslöser optional: nein
• gerätebauart: Komplettgerät im Gehäuse
• geeignet für bodenbefestigung: ja
• geeignet für frontbefestigung 4-loch: nein
• geeignet für frontbefestigung zentral: nein
• geeignet für verteilereinbau: nein
• geeignet für zwischenbau: nein
• farbe des betätigungselements: rot
• ausführung des betätigungselements: Türkupplungsdrehantrieb
• verriegelbar: ja
• anschlussart hauptstromkreis: Schraubanschluss
• mit vormontierter verkabelung: nein
• schutzart (ip), frontseitig: IP65
• schutzart (nema): 12
• breite: 200 mm
• höhe: 155 mm
• tiefe: 250 mm
