Beschreibung

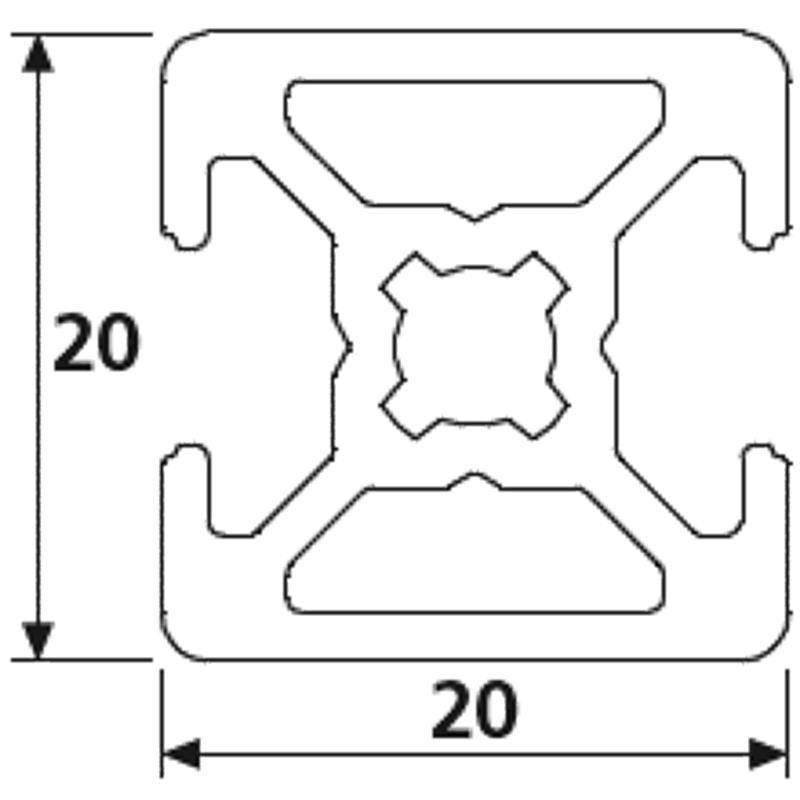

Designprofil / Aluminiumprofil 20x20 leicht B-Typ Nut 6 / 2N 180 Grad, silber eloxiert
Bezeichung
System BSP - B-Typ
Nut 6
Raster 20
Abmessung 20x20 mm
Ausführung leicht
Vorspannung 0,2 mm +0,1/-0,15
Nutmaß 6,0 + 0,3 mm
Kernbohrung 5,5 + 0,2 / - 0,1 mm
Oberfläche
Eloxal E6Ev1 10-15 µm
Kontaktierung entfernt
Normierung
Toleranzen EN 12020-2
REACH JA
ROHS / ROHS 2 JA
Dodd Frank JA
Mechanische Eigenschaften
Bezeichnung EN 572-3 EN-AW 6063 T66
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50 [%] >= 6
Härte [HB] >= 80
Flächenberechnung
Fläche [mm2] 184,2
Umfang Außenkontur mm 114,5
Schwerpunkt:
X [mm] 10
Y [mm] 10
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 8412,9
2. Grad vertikal IY [mm4] 6778,1
Widerstandsmoment:
WX max [mm3] 841,3
WX min [mm3] 841,3
WY max [mm3] 677,8
WY min [mm3] 677,8
Nominal - Gewicht (ca. +-) KG [kg/m] 0,499
