Beschreibung

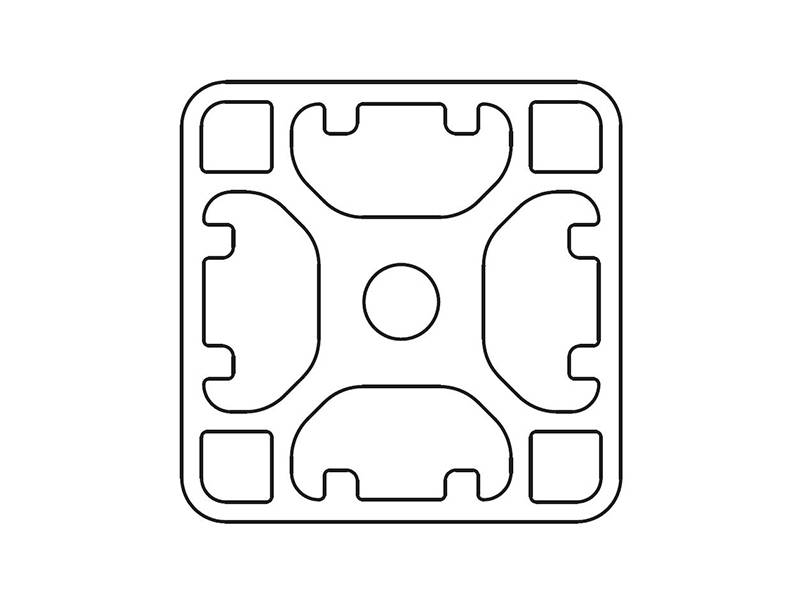

Designprofil / Aluminiumprofil 40x40 leicht 4 Nuten verdeckt I-Typ Nut 8, silber eloxiert
Eigenschaften
Nut: Nut 8
Ausführung: leicht
Vorspannung: 0,2 mm+0,1/-0,15 mm
Nutmaß: 8,0 + 0,4 mm
Kernbohrung: 6,8 - 0,2 mm
Oberfläche: Eloxal: E6Ev1 10 - 15 ¼m
Eloxal-Kontaktierung: entfernt
Mechanische Eigenschaften
Bezeichnung: EN 572-3 | EN-AW 6063
Zustand: EN 515 | T66
Rp0,2: N/mm² | >=200
Rm: N/mm² | >=245
A: % | >=8
A 50: % | >=6
Härte: HB | >=80
Flächenberechnung
Fläche: | mm2 | 723,60
Umfang Außenkontur: | mm | 153,10
Schwerpunkt:
X | mm | 20,00
Y | mm | 20,00
Flächenträgheitsmoment:
2. Grad horizontal: IX | mm4 | 105696,0
2. Grad vertikal: IY | mm4 | 105485,0
Widerstandsmomente:
WX max | mm3 | 5284,8
WX min | mm3 | 5284,8
Wy max | mm3 | 5274,2
Wy min | mm3 | 5274,2
Nominal - Gewicht: kg | kg/m | ca. ±1,961
