OBO Bettermann Flachkabelverschraubung 106 FL M20 8 19

Eine Nahaufnahme eines zylindrischen, metallischen Gegenstands mit einem Gewindeende, der einen gerillten Griff und einen Schlitz oben aufweist, höchstwahrscheinlich eine mechanische Komponente.

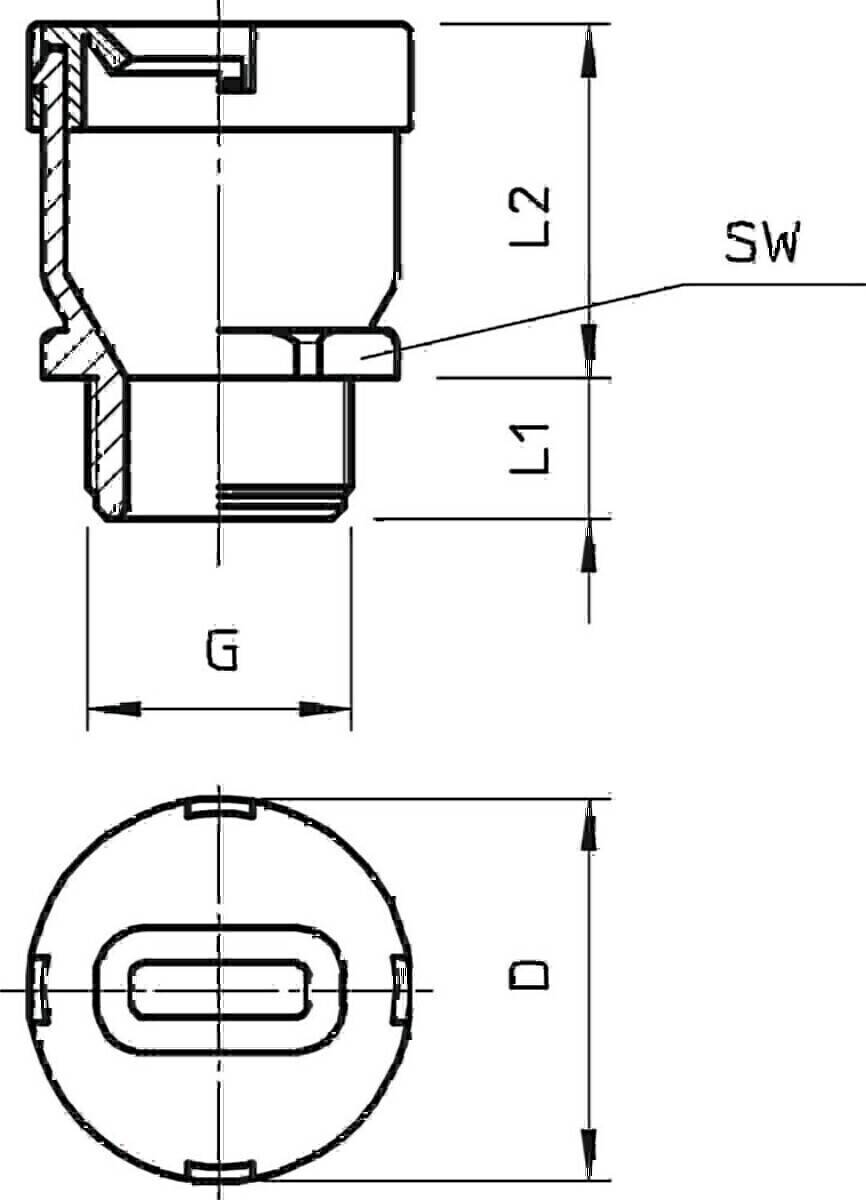

Technische Zeichnung eines Sechskantschraubenbolzens mit markierten Abmessungen: L1, L2, SW, G und D, die Länge, Breite und andere Maße angeben.

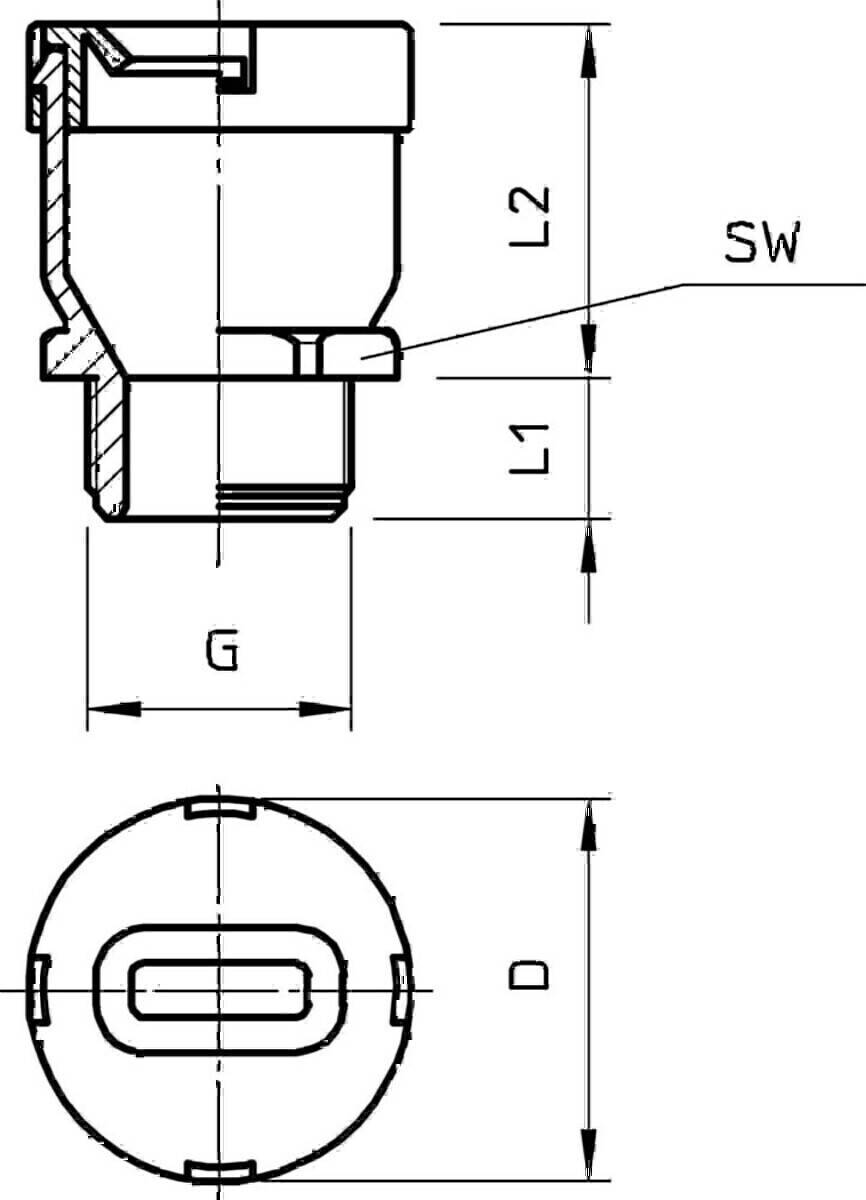

Technische Zeichnung einer Gewindebauteils mit beschrifteten Abmessungen: L1, L2, SW, G und D, mit Seiten- und Draufsicht.

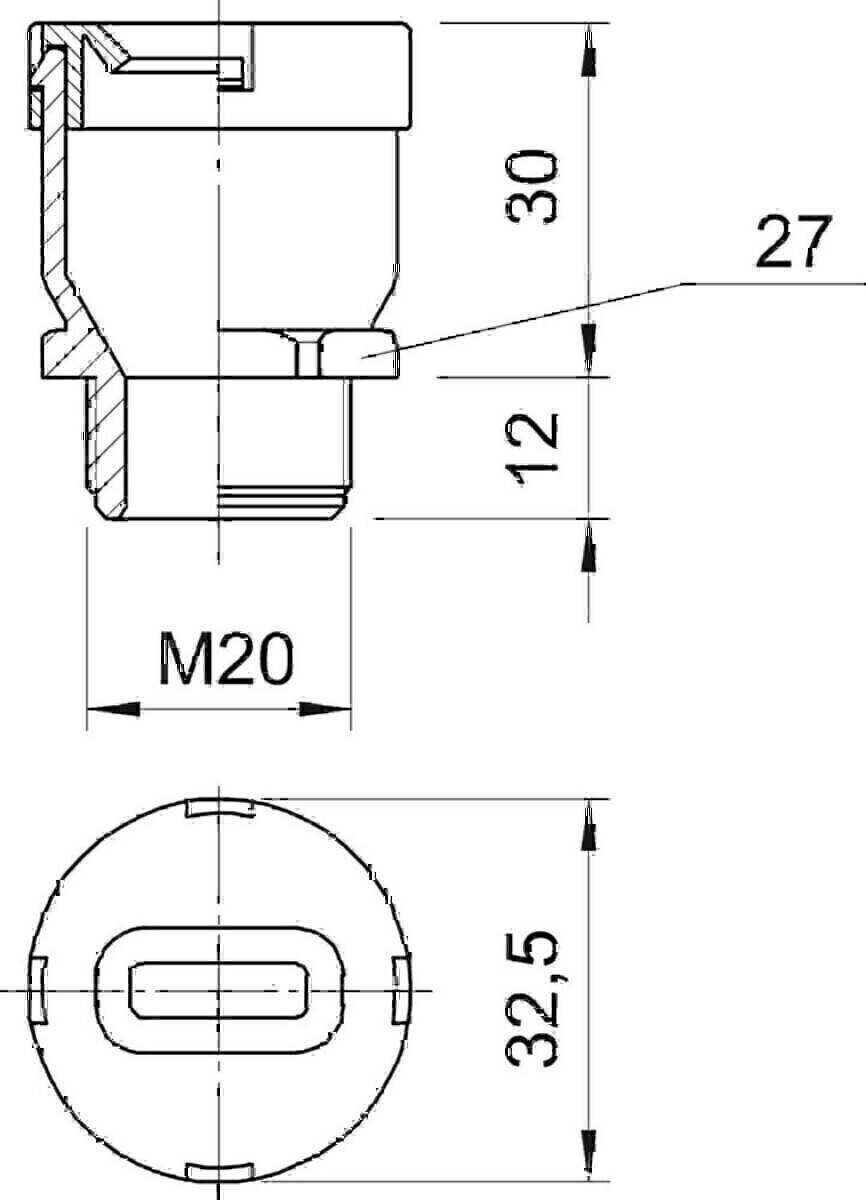

Technische Zeichnung eines Bolzens oder mechanischen Bauteils mit folgenden Abmessungen: 30 mm Höhe, 12 mm Querschnitt, 2,5 mm Detail, M20 Mutterindikator.

4,47 €

inkl. MwSt.

zzgl.

Stück

Zustand: Neu

Lieferzeit: 1-2 Tage

auf Lager

Verkauf & Versand:

(4.56)

OBO Bettermann Flachkabelverschraubung 106 FL M20 8 19

4,47 €

inkl. MwSt.

zzgl.

Produktbeschreibung

Überblick

Flachkabeleinführung in Würgenippelbauart, mit metrischem Anschlussgewinde nach IEC 432, Schutzart IP 31, mit vormontiertem Stutzendichtring 107/F.

Beschreibung

hersteller: OBO Bettermann
bezeichnung: Flachkabelverschraubung f.Fl.Kabel6-8
typ: 106 FL M20 8 19
gewindeart: metrisch
schlüsselweite: 27 mm
werkstoff: Kunststoff
werkstoffgüte: Polyethylen (PE)
glasfaserverstärkt: nein
schutzart (ip): IP31
schlagfest: nein
farbe: steingrau
ral-nummer: 7030
biegeschutz: nein
mit gegenmutter: nein
ausführung: gerade
mehrfach dichteinsatz: nein
flachkabelverschraubung: ja
mit zugentlastung: nein
art der dichtung: Dichtring
explosionsgeprüfte ausführung: nein

Stichwörter

OBO Bettermann, Kabelverschraubungen

Eine Nahaufnahme eines zylindrischen, metallischen Gegenstands mit einem Gewindeende, der einen gerillten Griff und einen Schlitz oben aufweist, höchstwahrscheinlich eine mechanische Komponente.

Technische Zeichnung eines Sechskantschraubenbolzens mit markierten Abmessungen: L1, L2, SW, G und D, die Länge, Breite und andere Maße angeben.

Technische Zeichnung einer Gewindebauteils mit beschrifteten Abmessungen: L1, L2, SW, G und D, mit Seiten- und Draufsicht.

Technische Zeichnung eines Bolzens oder mechanischen Bauteils mit folgenden Abmessungen: 30 mm Höhe, 12 mm Querschnitt, 2,5 mm Detail, M20 Mutterindikator.
