Beschreibung

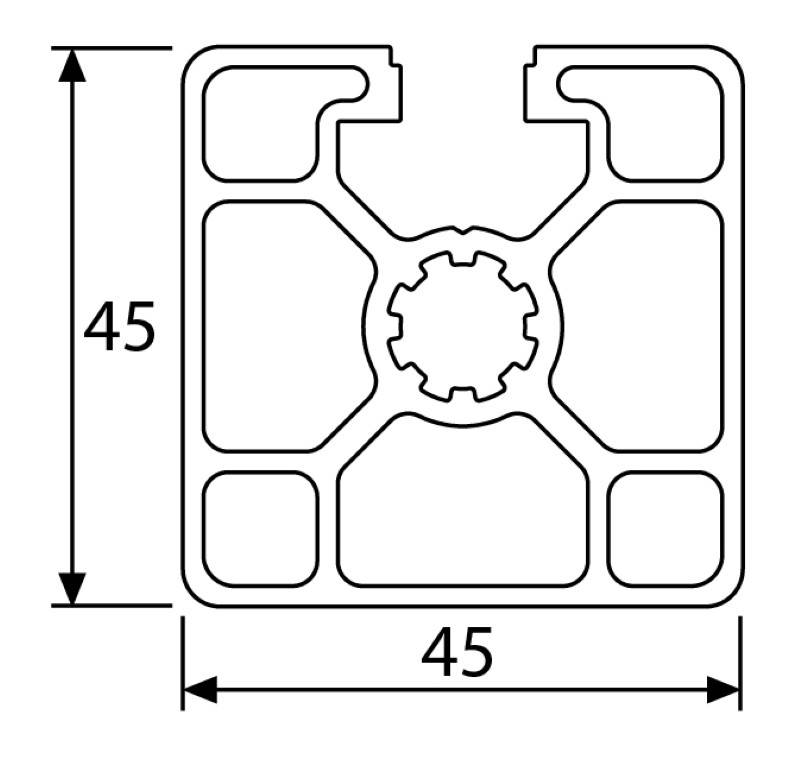

Aluminiumprofil 45x45L 3N B-Typ Nut 10 leicht
Eigenschaften
Nut: Nut 10
Ausführung: leicht
Vorspannung: 0,2 mm+0,1/-0,15 mm
Nutmaß: 10,0 + 0,4 mm
Kernbohrung: 10,0 ± 0,15 mm
Oberfläche: Eloxal: E6Ev1 10 - 15 ¼m
Eloxal-Kontaktierung: entfernt
Mechanische Eigenschaften
Bezeichnung: EN 572-3 | EN-AW 6063
Zustand: EN 515 | T66
Rp0,2: N/mm² | >=200
Rm: N/mm² | >=245
A: % | >=8
A 50: % | >=6
Härte: HB | >=80
Flächenberechnung
Fläche: | mm2 | 605,9
Umfang Außenkontur: | mm | 219,8
Schwerpunkt:
X | mm | 22,5
Y | mm | 22,35
Flächenträgheitsmoment:
2. Grad horizontal: IX | mm4 | 121304,0
2. Grad vertikal: IY | mm4 | 124318,0
Widerstandsmomente:
WX max | mm3 | 5426,9
WX min | mm3 | 5356,2
Wy max | mm3 | 5525,2
Wy min | mm3 | 5525,2
Nominal - Gewicht: kg | kg/m | ca. ±1,642
