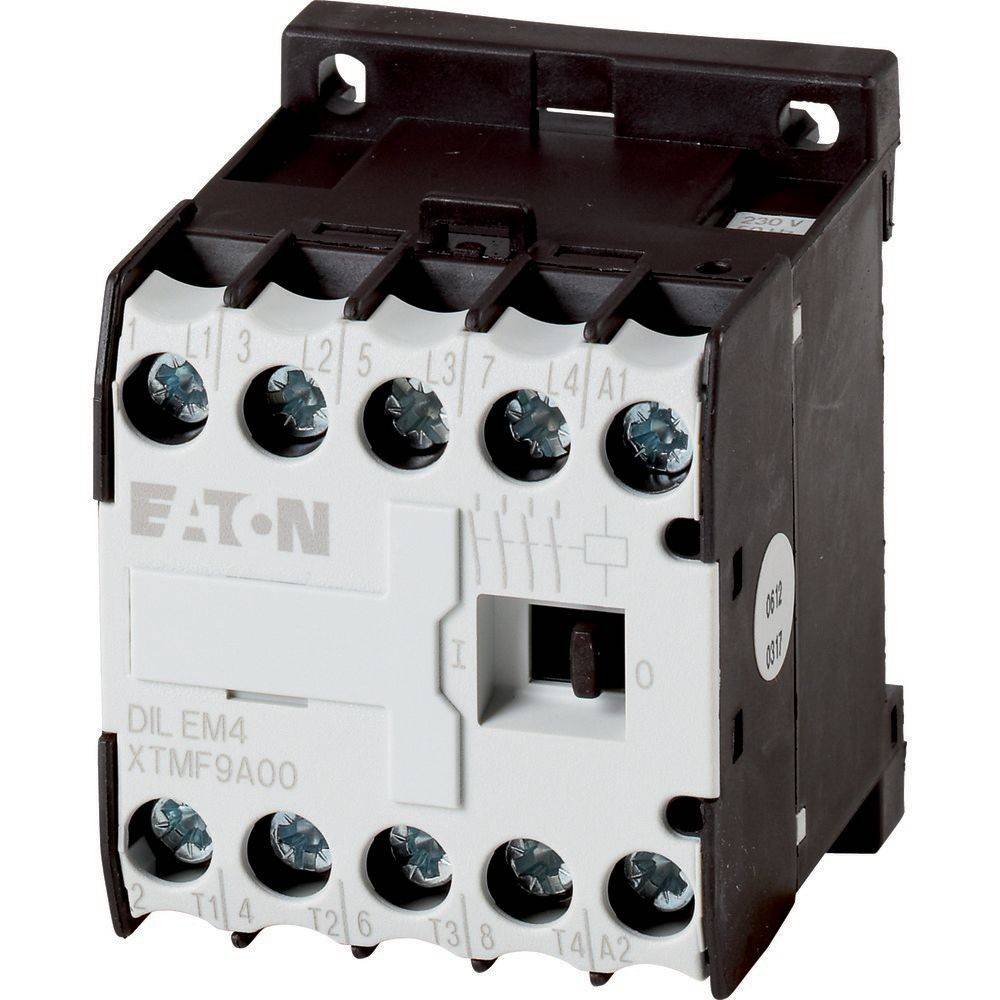

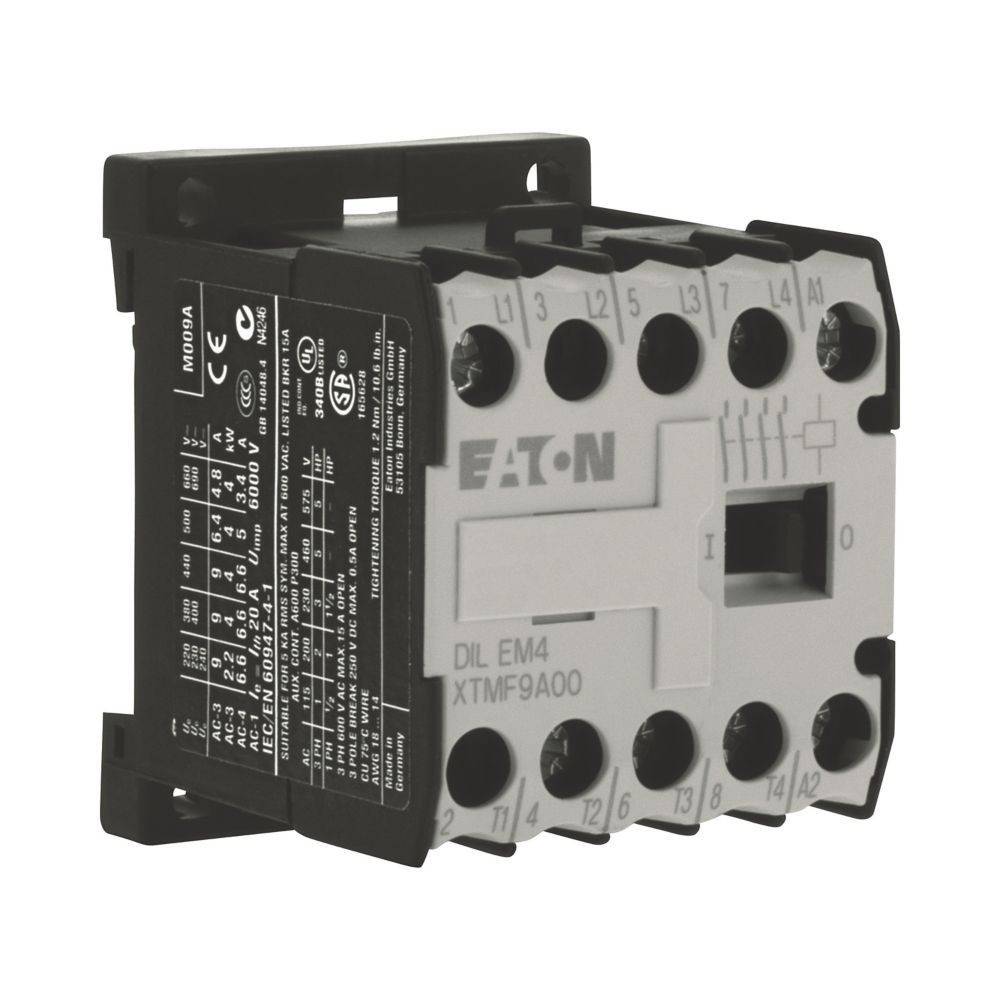

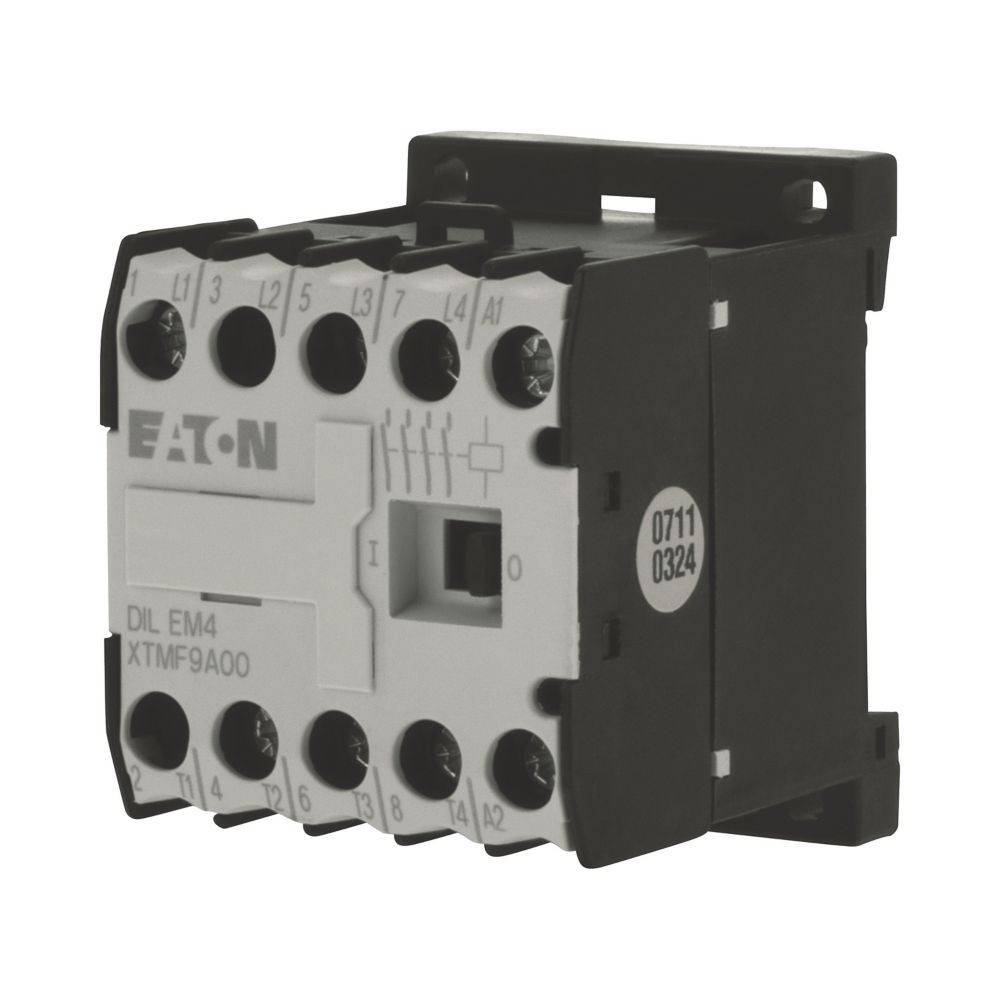

Eaton Leistungsschütz 4polig DILEM4(380#051805

Überblick

Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Normale Wechselstrom-Induktionsmotoren: anlassen, während Betrieb ausschalten, AC-4: Normale Wechselstrom-Induktionsmotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith = Ie = 22 A, gekapselt: Ith= 16 A

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschütz 4polig 380/400V 50/60Hz
• typ: DILEM4(380#051805
• bemessungssteuerspeisespannung us bei ac 50 hz: 380 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 440 V
• bemessungssteuerspeisespannung us bei dc: 0 V
• spannungsart zur betätigung: AC
• anzahl der schließer als hauptkontakte: 4
• anschlussart hauptstromkreis: Schraubanschluss
• betriebsspannung bei ac 50 hz: 24..690 V
• betriebsspannung bei ac 60 hz: 24..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 22 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 9 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 4 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 6,6 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 3 kW
• bemessungsbetriebsleistung nema: 3,7 kW
• geeignet für reiheneinbau: nein
• breite: 45 mm
• höhe: 58 mm
• tiefe: 52 mm
