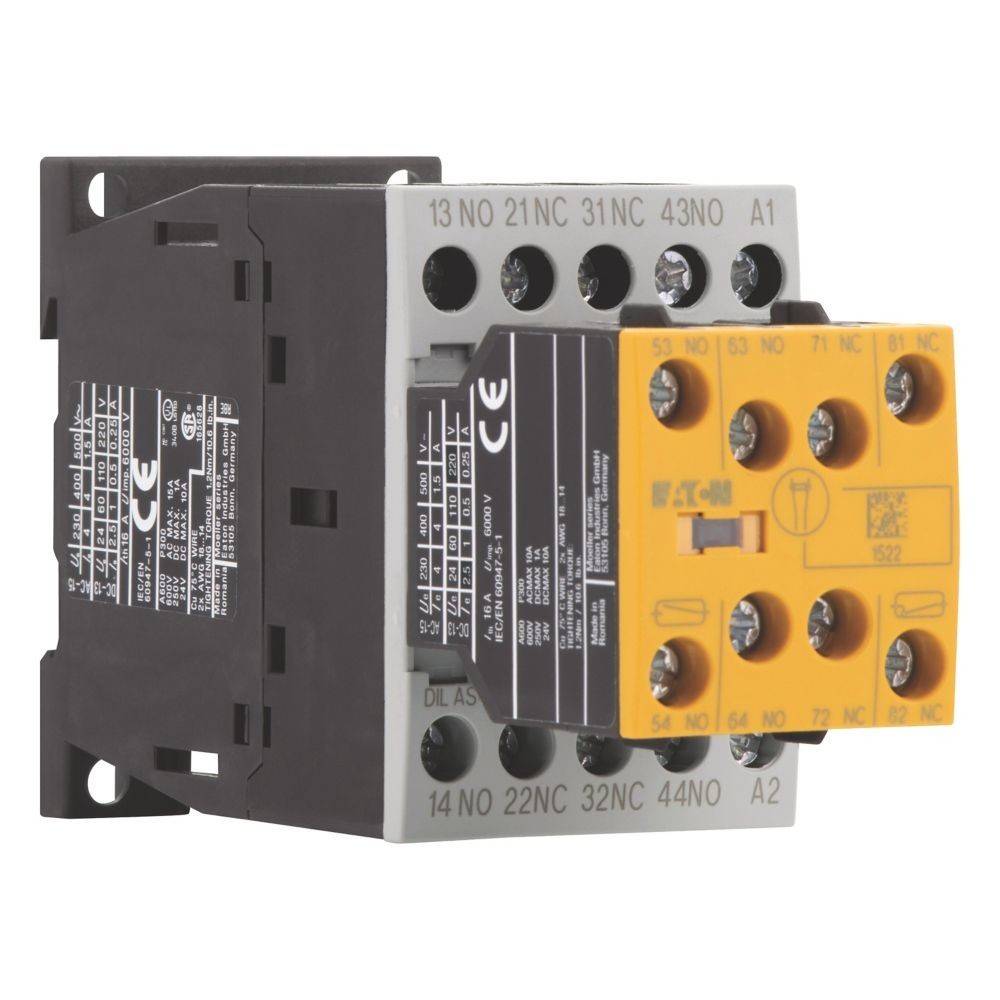

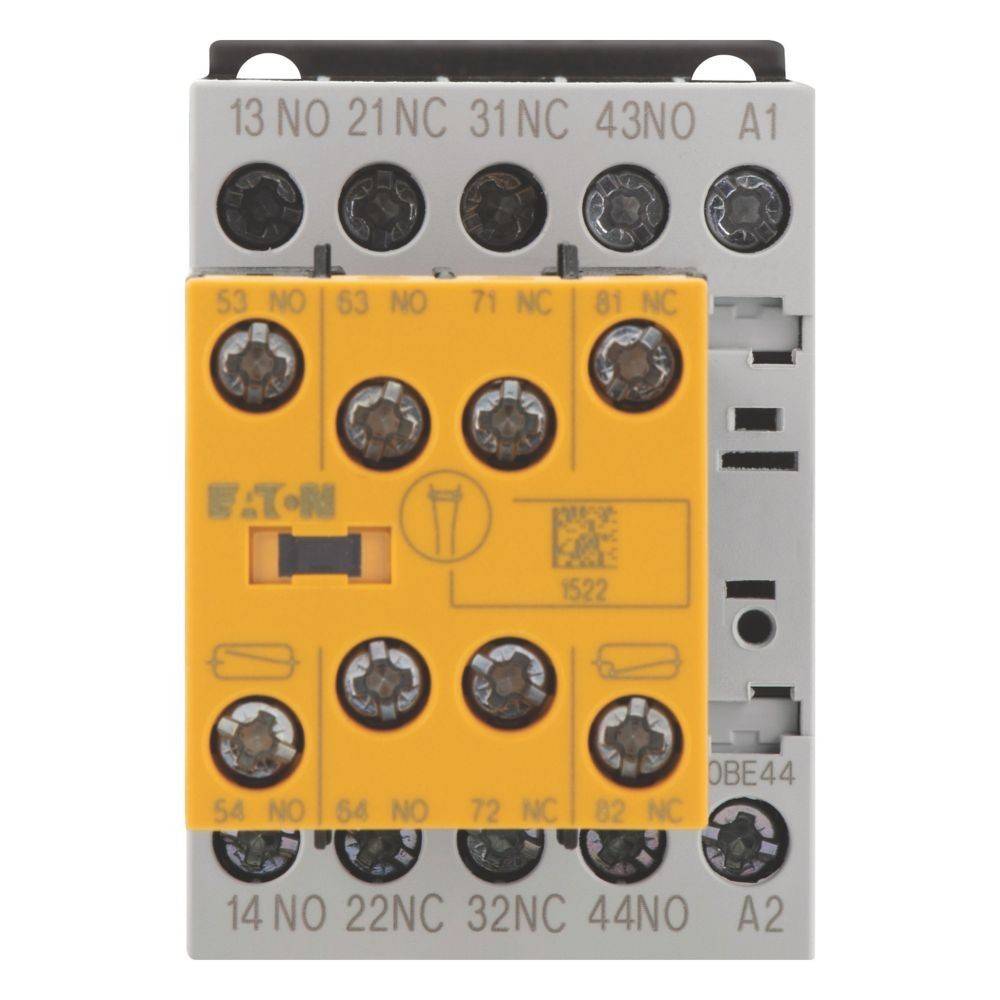

Eaton Sicherheitshilfsschütz DILAS-R44(#191753

Überblick

Sicherheitshilfsschütz, Anwendung: Hilfsschütze, Anschlusstechnik: Schraubklemmen, Beschreibung: Grundgeräte und Aufbauhilfsschalter mit zwangsgeführten Kontakten, (ausgenommen Mikroschalter), 2 elektronikkompatible Hilfsschalter auf Mikroschalterbasis (1S + 1Ö), Kontakte S = Schließer: 4 S, Kontakte Ö = Öffner: 4 Ö, Hinweise: Kontaktnummern gemäß EN 50011, Markierungen Spulenanschluss gemäß EN 50005, Stromart AC/DC: AC-Betrieb

Beschreibung

• hersteller: Eaton
• bezeichnung: Sicherheitshilfsschütz 230/240V 50/60Hz
• typ: DILAS-R44(#191753
• bemessungssteuerspeisespannung us bei ac 50 hz: 230 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 240 V
• bemessungssteuerspeisespannung us bei dc: 0 V
• spannungsart zur betätigung: AC
• bemessungsbetriebsstrom: 16 A
• bemessungsbetriebsstrom ie, 400 v: 4 A
• montageart: DIN-Schiene/Schraube
• mit led-anzeige: nein
• geeignet für handbedienung: nein
• schnittstelle: nein
• anzahl der hilfskontakte als Öffner: 4
• anzahl der hilfskontakte als schließer: 4
• betriebsspannung bei ac 50 hz: 17..500 V
• betriebsspannung bei ac 60 hz: 17..500 V
• betriebsspannung bei dc: 24..220 V
• spannungsart der betriebsspannung: AC/DC
• bemessungsschaltstrom: 16 A
• anschlussart hilfsstromkreis: Schraubanschluss
• breite: 45 mm
• höhe: 69 mm
• tiefe: 117 mm
