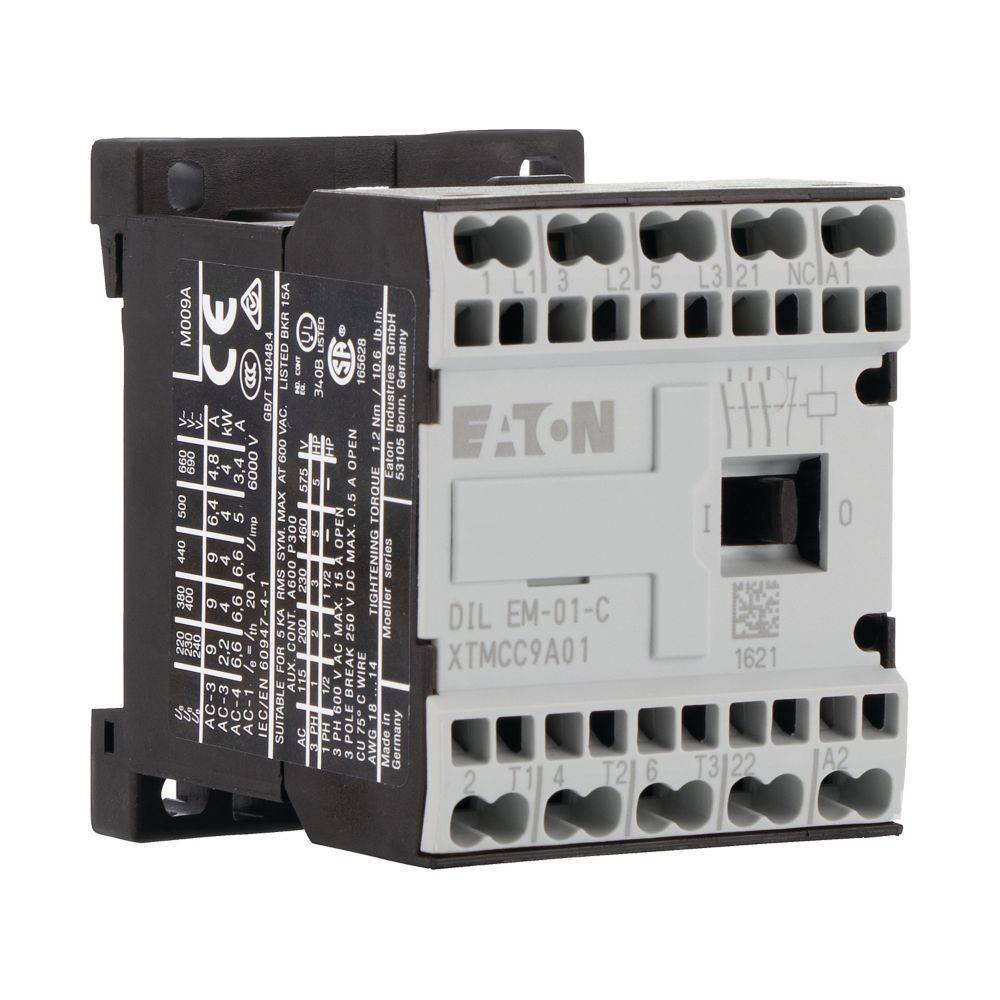

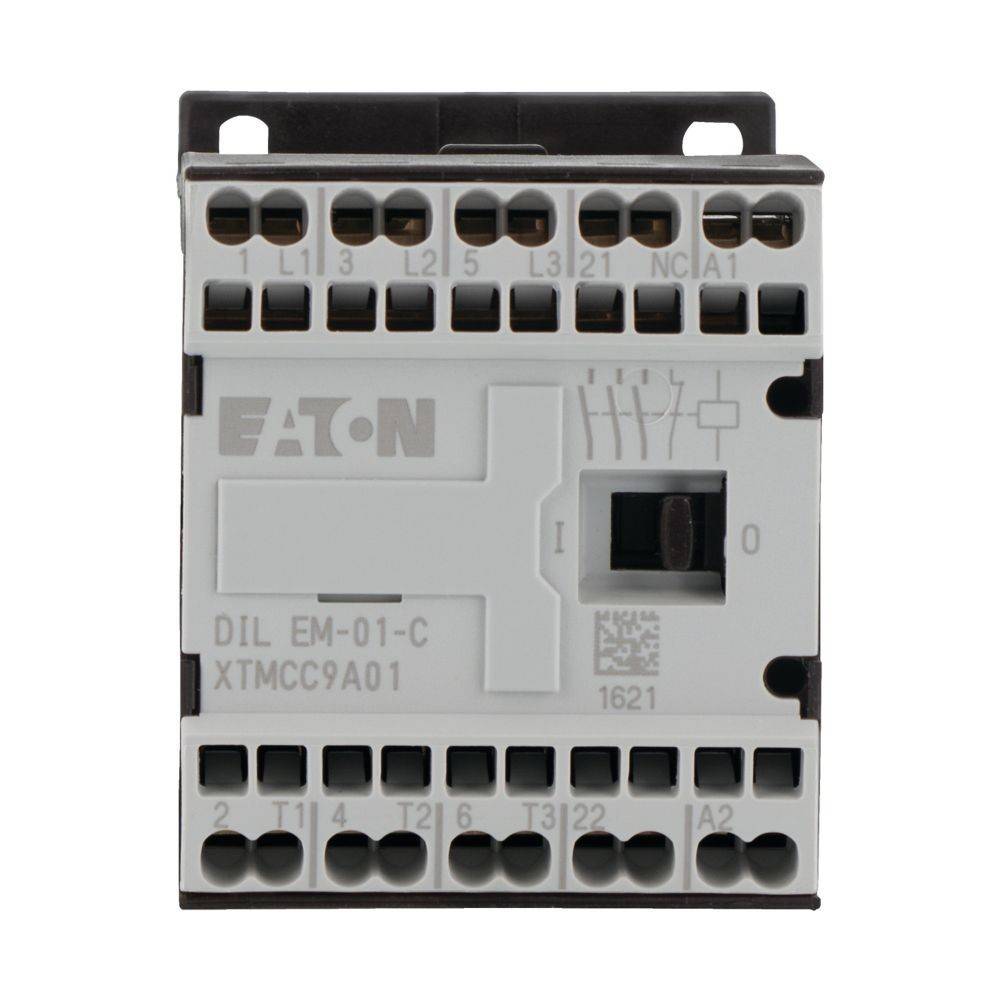

Eaton Leistungsschütz 3polig DILEM-01-C#231681
Produktbeschreibung
Überblick
Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A
Beschreibung
- hersteller: Eaton
- bezeichnung: Leistungsschütz 3polig 110/120V 380/400V
- typ: DILEM-01-C#231681
- bemessungssteuerspeisespannung us bei ac 50 hz: 110 V
- bemessungssteuerspeisespannung us bei ac 60 hz: 120 V
- bemessungssteuerspeisespannung us bei dc: 0 V
- spannungsart zur betätigung: AC
- anzahl der schließer als hauptkontakte: 3
- anschlussart hauptstromkreis: Federzuganschluss
- betriebsspannung bei ac 50 hz: 24..690 V
- betriebsspannung bei ac 60 hz: 24..690 V
- bemessungsbetriebsstrom ie bei ac-1, 400 v: 22 A
- bemessungsbetriebsstrom ie bei ac-3, 400 v: 9 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 4 kW
- bemessungsbetriebsstrom ie bei ac-4, 400 v: 6,6 A
- bemessungsbetriebsleistung bei ac-4, 400 v: 3 kW
- bemessungsbetriebsleistung nema: 3,7 kW
- anzahl der hilfskontakte als Öffner: 1
- geeignet für reiheneinbau: nein
- breite: 45 mm
- höhe: 58 mm
- tiefe: 52 mm
