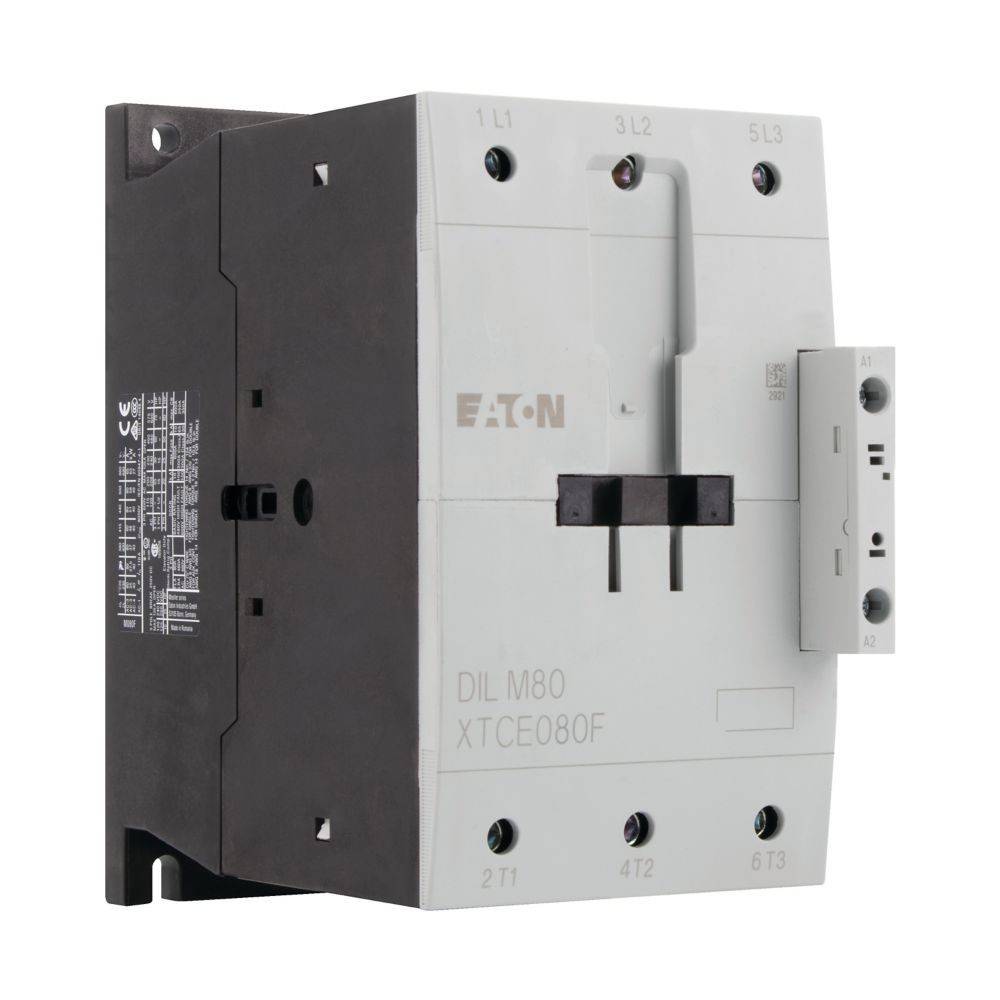

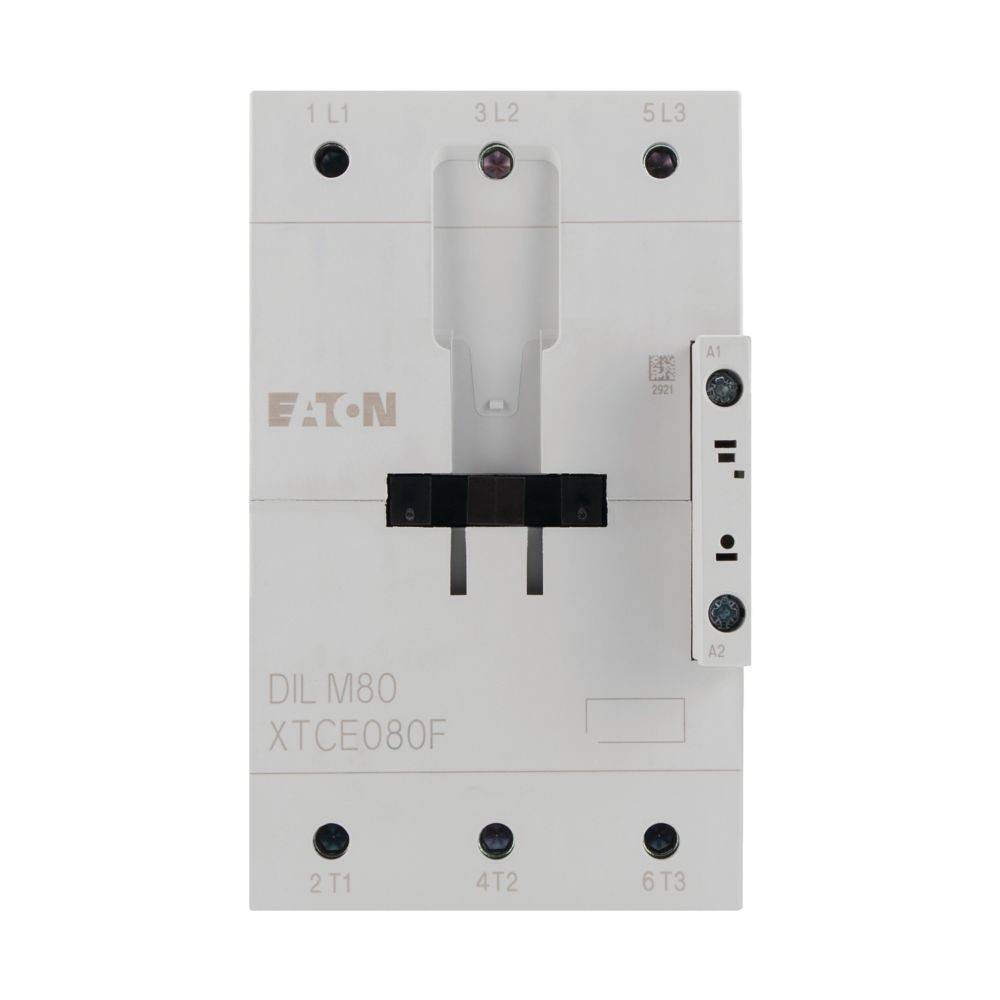

Eaton Leistungsschütz 3polig DILM80(RDC24)-GVP

Überblick

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 110 A, gekapselt: Ith= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 225 A, gekapselt: Ith= 200 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 11.5 kW, 380 V 400 V: P= 20 kW,

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschütz 3polig 380/400V 11kW 1Ö
• typ: DILM80(RDC24)-GVP
• bemessungssteuerspeisespannung us bei ac 50 hz: 0 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
• bemessungssteuerspeisespannung us bei dc: 24..27 V
• spannungsart zur betätigung: DC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Schraubanschluss
• betriebsspannung bei ac 50 hz: 230..690 V
• betriebsspannung bei ac 60 hz: 230..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 110 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 80 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 37 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 40 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 20 kW
• bemessungsbetriebsleistung nema: 44,7 kW
• geeignet für reiheneinbau: nein
• breite: 90 mm
• höhe: 170 mm
• tiefe: 160 mm
