WAGO GmbH & Co. KG 2-Leiter-Leiterplattenkle. 254-374
Produktbeschreibung
Überblick
2-Leiter-Leiterplattenklemme; 0,75 mm²; Rastermaß 10/10,16 mm; 24-polig; PUSH WIRE®; grau
Leiterplattenklemme Serie 254 mit Betätigungswerkzeug

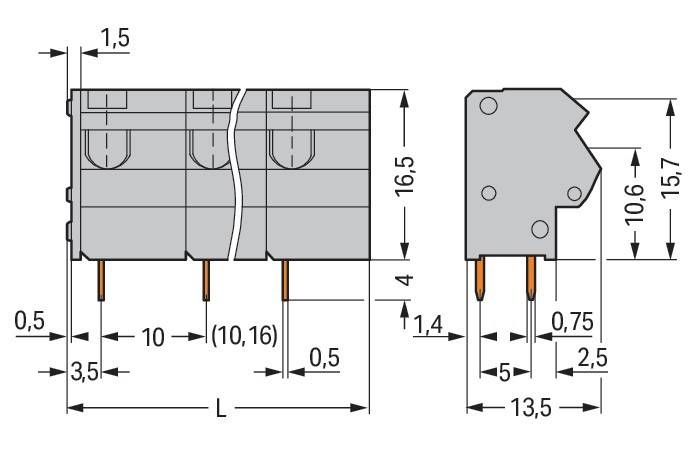

Die Leiterplattenklemme (Artikelnummer 254-374) ermöglicht eine einfache und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Bei diesem Produkt wird die PUSH WIRE®-Technologie genutzt. Simpel und schnell: Der Steckklemmanschluss PUSH WIRE® ist der unkomplizierte und schnelle Weg, einen knickfesten Leiter anzuschließen. Die Maße sind in Breite x Höhe x Tiefe (241,5 x 20,5 x 13,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2-Leiter-Leiterplattenkle. 0,75mm²
- typ: 254-374
- höhe: 16,5 mm
- anzahl der elektrischen anschlüsse: 24
- anzahl der etagen: 1
- rastermaß der anschlüsse: 10 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 10 A
- bemessungsspannung: 1000 V
- bemessungsstoßspannung: 8 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 3
- anschlussart leiter: Steckklemmanschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,25..0,75 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
