WAGO GmbH & Co. KG Leiterplattenklemme 250-316
Produktbeschreibung
Überblick
Leiterplattenklemme; Drücker; 0,5 mm²; Rastermaß 2,5 mm; 16-polig; Push-in CAGE CLAMP®; grau
Leiterplattenklemme Serie 250 mit Lötstiftabmessungen 0,4 x 0,75 mm

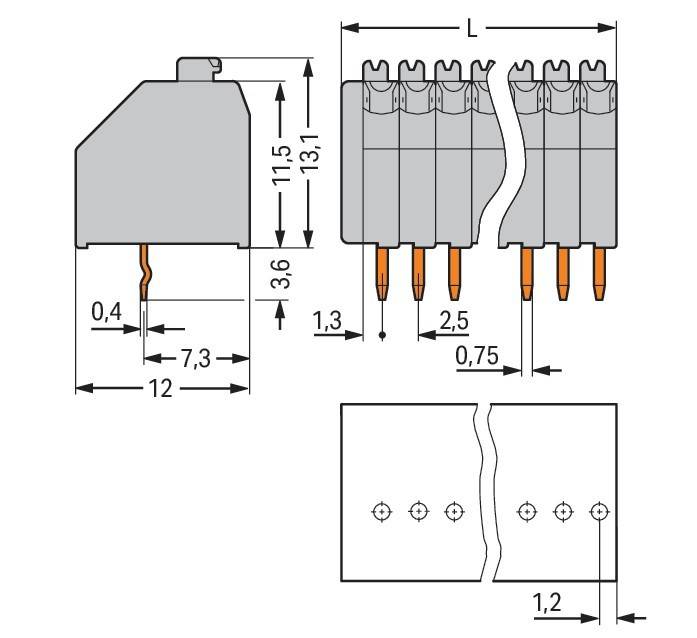

Die Leiterplattenklemme mit der Artikelnummer 250-316 ermöglicht einen schnellen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8,5 und 9,5 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (41,5 x 16,7 x 1
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme Drücker,0,5mm²,grau
- typ: 250-316
- höhe: 13,1 mm
- anzahl der elektrischen anschlüsse: 16
- anzahl der etagen: 1
- rastermaß der anschlüsse: 2,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 4 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,14..0,5 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..0,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..0,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 3,6 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
