WAGO GmbH & Co. KG Leiterplattenklemme 250-606
Produktbeschreibung
Überblick
Leiterplattenklemme; Drücker; 1,5 mm²; Rastermaß 7,5 mm; 6-polig; Push-in CAGE CLAMP®; grau
Leiterplattenklemme Serie 250, grau

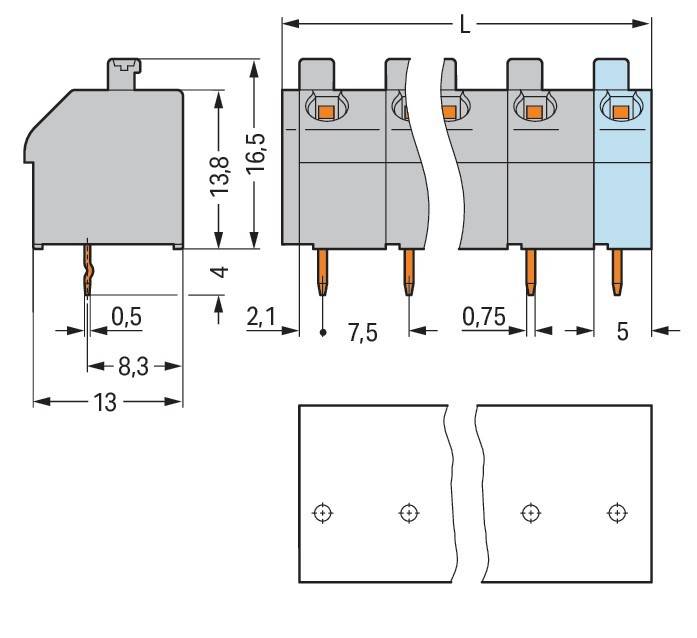

Bei dieser Leiterplattenklemme (Artikelnummer 250-606) steht ein einfacher und sicherer Anschluss im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 9 bis 10 mm benötigt. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie genutzt. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (44 x 20,5 x 13) mm. In Abhängi
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme Drücker,1,5mm²,grau
- typ: 250-606
- höhe: 16,5 mm
- anzahl der elektrischen anschlüsse: 6
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 17,5 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,5..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,5..1 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,75..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,5..1,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
