WAGO GmbH & Co. KG Leiterplattenklemme 250-1402
Produktbeschreibung
Überblick
Leiterplattenklemme; Drücker; 0,5 mm²; Rastermaß 2,54 mm; 2-polig; Push-in CAGE CLAMP®; grau
Leiterplattenklemme Serie 250, grau

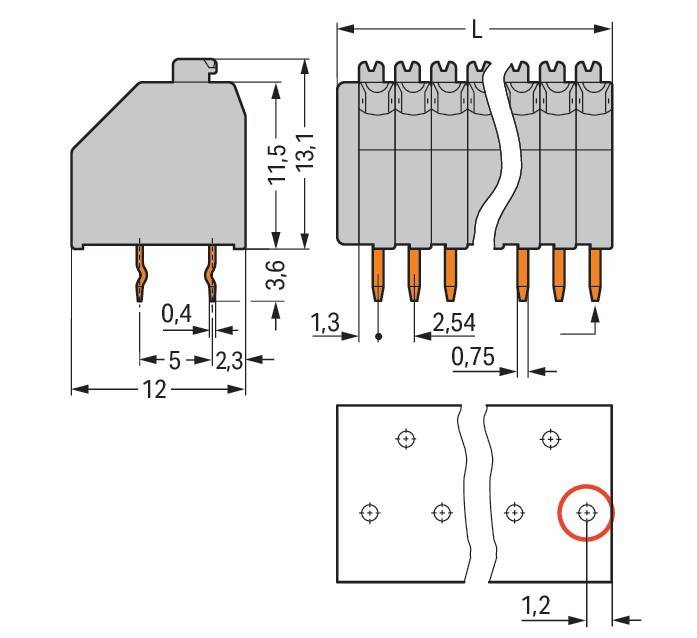

Bei dieser Leiterplattenklemme (Artikelnummer 250-1402) steht ein schneller und sicherer Anschluss im Vordergrund. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8,5 und 9,5 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (6,58 x 16,7 x 12) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 0,
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme Drücker,0,5mm²,grau
- typ: 250-1402
- höhe: 13,1 mm
- anzahl der elektrischen anschlüsse: 2
- anzahl der etagen: 1
- rastermaß der anschlüsse: 2,54 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 4 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,14..0,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..0,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..0,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 3,6 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
