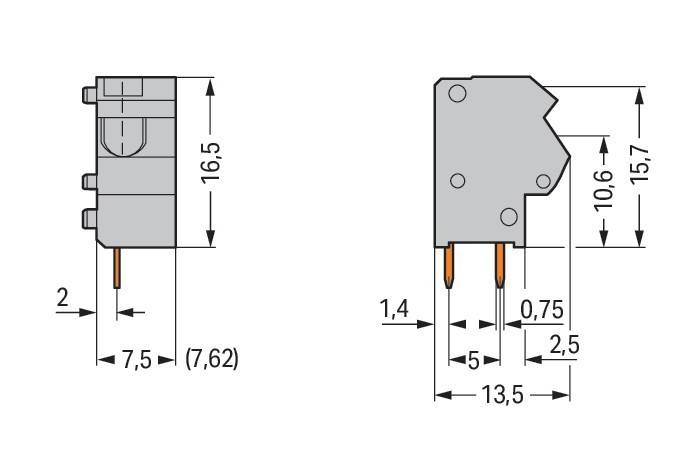

WAGO GmbH & Co. KG 2LeiterLeiterplattenklemme 254-813
Produktbeschreibung
Überblick
Anreihbare 2-Leiter-Leiterplattenklemme; 0,75 mm²; Rastermaß 7,5/7,62 mm; 1-polig; PUSH WIRE®; lichtgrau
Leiterplattenklemme Serie 254 mit Lötstiftabmessungen 0,5 x 0,75 mm
Bei dieser Leiterplattenklemme mit der Artikelnummer 254-813 steht eine schnelle und zuverlässige Verbindung im Vordergrund. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 10 bis 12 mm benötigt. Bei diesem Produkt kommt die PUSH WIRE®-Technologie zum Tragen. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden und so den Leiter einfacher zu klemmen. Die Abmessungen betragen in Breite x Höhe x Tiefe (9,2 x 20,5 x 13,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 0,75 mm² geeignet. Die Oberfläche der Kontakt
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2LeiterLeiterplattenklemme lichtgrau
- typ: 254-813
- höhe: 16,5 mm
- anzahl der elektrischen anschlüsse: 1
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 10 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 3
- anschlussart leiter: Steckklemmanschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,25..0,75 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: sonstige
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
