WAGO GmbH & Co. KG Leiterplattenklemme 254-453
Produktbeschreibung
Überblick
Leiterplattenklemme; 2,5 mm²; Rastermaß 5/5,08 mm; 3-polig; PUSH WIRE®; grau
Leiterplattenklemme Serie 254 mit 45 ° Leitereinführung zur Platine

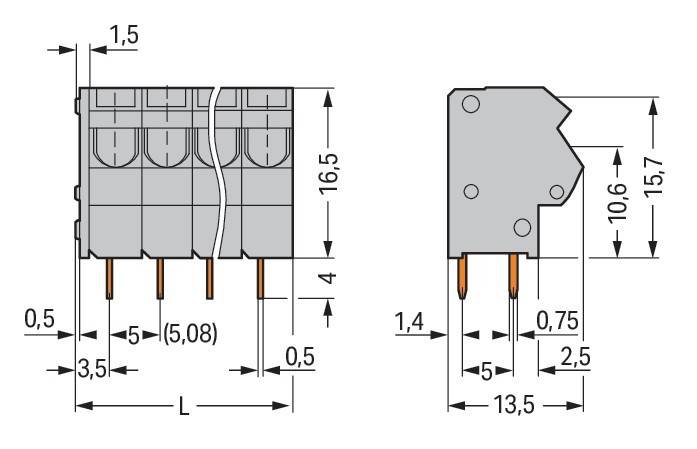

Bei dieser Leiterplattenklemme (Artikelnummer 254-453) steht eine schnelle und zuverlässige Verbindung im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen haben Sie vielseitige Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 10 bis 12 mm benötigt. Bei diesem Produkt kommt die PUSH WIRE®-Technologie zum Einsatz. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überbrücken und so den Leiter schneller zu klemmen. In Breite x Höhe x Tiefe betragen die Abmessungen (16,5 x 19,7 x 13,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Für
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Leiterplattenklemme 2,5mm²
- typ: 254-453
- höhe: 15,7 mm
- anzahl der elektrischen anschlüsse: 3
- anzahl der etagen: 1
- rastermaß der anschlüsse: 5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 24 A
- bemessungsspannung: 320 V
- bemessungsstoßspannung: 4 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Steckklemmanschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,5..2,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,5..1,5 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
