WAGO GmbH & Co. KG 2-Leiter-Leiterplattenkle. 254-258
Produktbeschreibung
Überblick
2-Leiter-Leiterplattenklemme; 0,75 mm²; Rastermaß 7,5/7,62 mm; 8-polig; PUSH WIRE®; grau
Leiterplattenklemme Serie 254, grau

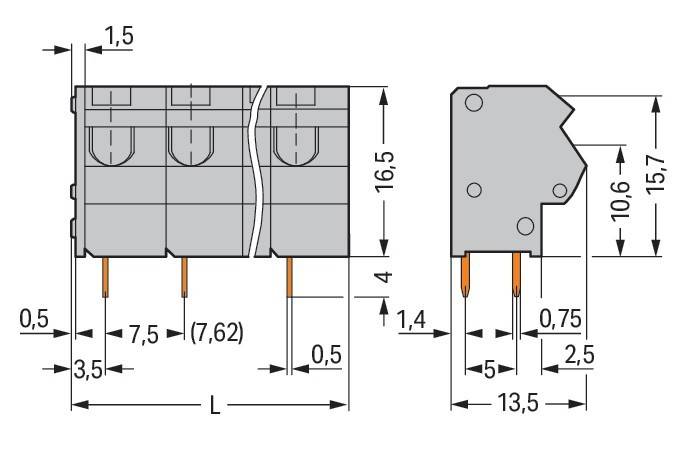

Die Leiterplattenklemme hat die Artikelnummer 254-258 und ermöglicht einen einfachen und zuverlässigen Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 10 bis 12 mm benötigt. Bei diesem Produkt wird die PUSH WIRE®-Technologie verwendet. Die schnellste Art, einen Leiter zu klemmen ist unser erprobter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden. In Breite x Höhe x Tiefe sind die Maße (61,5 x 20,5 x 13,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 0,75 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Die
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2-Leiter-Leiterplattenkle. 0,75mm²
- typ: 254-258
- höhe: 16,5 mm
- anzahl der elektrischen anschlüsse: 8
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 10 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 3
- anschlussart leiter: Steckklemmanschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,25..0,75 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
