WAGO GmbH & Co. KG 2-Leiter-Leiterplattenkle. 254-256
Produktbeschreibung
Überblick
2-Leiter-Leiterplattenklemme; 0,75 mm²; Rastermaß 7,5/7,62 mm; 6-polig; PUSH WIRE®; grau
Leiterplattenklemme Serie 254, grau

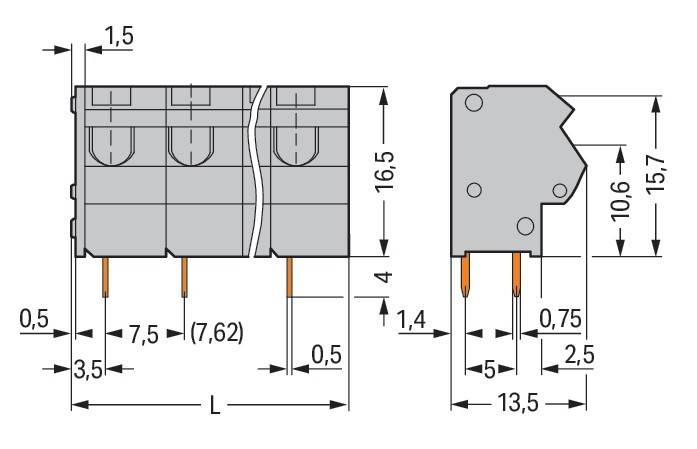

Bei dieser Leiterplattenklemme (Artikelnummer 254-256) steht ein schneller und zuverlässiger Anschluss im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm erforderlich. Dieses Produkt ist mit der PUSH WIRE®-Technologie ausgestattet. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überbrücken und so den Leiter schneller zu klemmen. In Breite x Höhe x Tiefe sind die Abmessungen (46,5 x 20,5 x 13,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 0,75 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2-Leiter-Leiterplattenkle. 0,75mm²
- typ: 254-256
- höhe: 16,5 mm
- anzahl der elektrischen anschlüsse: 6
- anzahl der etagen: 1
- rastermaß der anschlüsse: 7,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 10 A
- bemessungsspannung: 630 V
- bemessungsstoßspannung: 6 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 3
- anschlussart leiter: Steckklemmanschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,25..0,75 mm²
- anschlussart leiterplatte: Lötanschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: grau
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
