Beschreibung
<
p>
Merkmale<
/p>
<
p>
- Radialgebläse mit Stahlblech mit Epoxidbeschichtung für Anwendungen in explosionsgefährdeten Bereichen.<
/p>
<
p>
- Explosionsschutz nach ATEX 2014/34/EU.<
/p>
<
p>
- Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.<
/p>
<
p>
- Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.<
/p>
<
p>
- Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C.<
/p>
<
p>
- MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.<
/p>
<
p>
- Für Zone 1 und 2.<
/p>
<
p>
- Zündschutzarten: d - druckfeste Kapselung und c - konstruktive Sicherheit.<
/p>
<
p>
- Druckstarker Ventilator für industrielle Anwendungen.<
/p>
<
p>
- Zur einfachen und direkten Montage an einem Rohrsystem.<
/p>
<
p>
- Der Motor befindet sich außerhalb des Luftstroms.<
/p>
<
p>

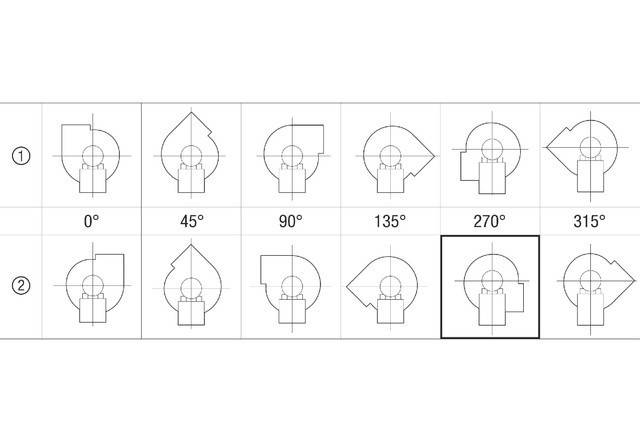

- Standardausrichtung für Gehäuse LG 270°.<
/p>
<
p>
- Der Ansaugstutzen aus Stahlblech mit Epoxidbeschichtung ist im Lieferumfang enthalten.<
/p>
<
p>
- Radiallaufräder mit vorwärtsgekrümmten Schaufeln aus verzinktem Stahlblech.<
/p>
<
p>
<
/p>
<
p>
Wechselstrommotor<
/p>
<
p>
- Einphasen Wechselstrommotor.<
/p>
<
p>
- Schutzart IP 55.<
/p>
<
p>
- IE3 Motor.<
/p>
<
p>
- Betriebsart S1 (Dauerbetrieb).<
/p>
<
p>
- Temperaturklasse T4.<
/p>
<
p>
- Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.<
/p>
<
p>
<
/p>
<
p>
Elektrischer Anschluss<
/p>
<
p>
- Anschluss im Klemmenkasten am Motor.<
/p>
<
p>
- Kabelverschraubung in Ex d-Ausführung im Lieferumfang enthalten.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>

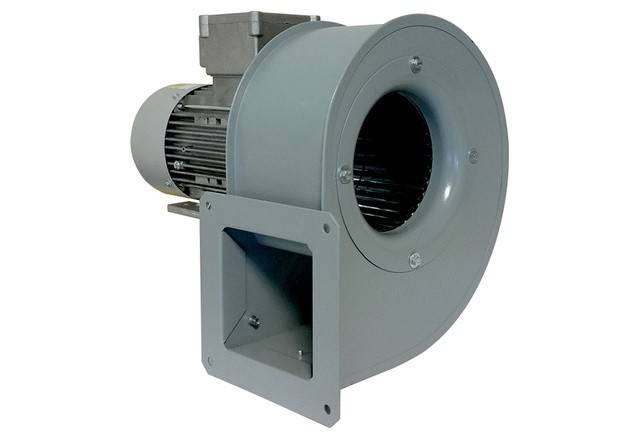

GRM 12/2 E Ex<
/p>
<
p>
- Fördervolumen: 900 m3/h<
/p>
<
p>
- Drehzahl: 2880 1/min<
/p>
<
p>
- Laufradtyp: radial<
/p>
<
p>
- Drehzahlsteuerbar: nein<
/p>
<
p>
- Reversierbarkeit: nein<
/p>
<
p>
- Spannungsart: Wechselstrom<
/p>
<
p>
- Bemessungsspannung: 230 V<
/p>
<
p>
- Netzfrequenz: 50 Hz<
/p>
<
p>
- Nennleistung: 250 W<
/p>
<
p>
- INenn: 2,2 A<
/p>
<
p>
- Schutzart: IP 55<
/p>
<
p>
- Wärmeklasse: F<
/p>
<
p>
- Polumschaltbar: nein<
/p>
<
p>
- Einbauort: Rohranschluss<
/p>
<
p>
- Einbaulage: horizontal<
/p>
<
p>
- Material: Stahlblech, verzinkt<
/p>
<
p>
- Material Gehäuse: Stahl<
/p>
<
p>
- Farbe: grau<
/p>
<
p>
- Gewicht: 10 kg<
/p>
<
p>
- Gewicht mit Verpackung: 10,6 kg<
/p>
<
p>
- Baugröße: 120<
/p>
<
p>
- Breite: 300 mm<
/p>
<
p>
- Höhe: 272 mm<
/p>
<
p>
- Tiefe: 246 mm<
/p>
<
p>
- Breite mit Verpackung: 400 mm<
/p>
<
p>
- Höhe mit Verpackung: 335 mm<
/p>
<
p>
- Tiefe mit Verpackung: 290 mm<
/p>
<
p>
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G<
/p>
<
p>
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X<
/p>
<
p>
- Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C<
/p>
<
p>
- Betriebsart: S1<
/p>
<
p>
- PTC DIN 44082: M 100<
/p>
<
p>
- Temperaturklasse: T4<
/p>
