Beschreibung

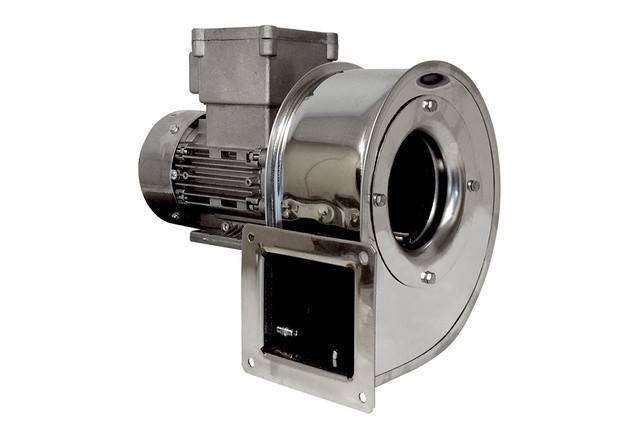

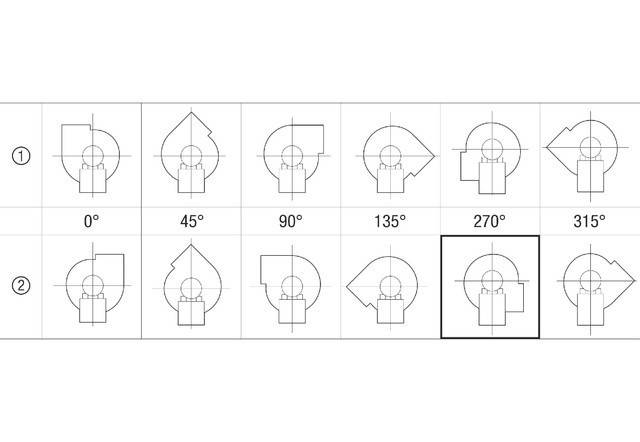

Merkmale - Radialgebläse mit Edelstahlgehäuse (AISI 304, V2A) für Anwendungen in explosionsgefährdeten Bereichen. - Explosionsschutz und Zulassungen nach ATEX. - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. - Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X. - Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zone 1 und 2. - Zündschutzarten: d - druckfeste Kapselung und c - konstruktive Sicherheit. - Druckstarker Ventilator für industrielle Anwendungen. - Geeignet zur Förderung von korrosiven und säurehaltigen Medien. - Zur einfachen und direkten Montage an einem Rohrsystem. - Der Motor befindet außerhalb des Luftstroms. - Standardausrichtung für Gehäuse LG 270°. - Der Ansaugstutzen aus Edelstahl ist im Lieferumfang enthalten. - Radiallaufräder mit vorwärtsgekrümmten Schaufeln aus Edelstahl.Motor - Dreiphasen Drehstrommotor. - Schutzart IP 55. - IE3 Motor. - Betriebsart S1 (Dauerbetrieb). - Temperaturklasse T4. - Drehzahlsteuerbar mit Frequenzumrichter. - Zulässiger Frequenzbereich bei Drehzahlsteuerung mit Frequenzumrichter sind 20 Hz bis 50 Hz. - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.Elektrischer Anschluss - Anschluss im Klemmenkasten am Motor. - Kabelverschraubung in Ex d -Ausführung im Lieferumfang enthalten.Artikel:GRM ES 10/2 Ex - Fördervolumen: 430 m3/h - Drehzahl: 2880 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 90 W - INenn: 0,53 A - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Rohranschluss - Einbaulage: horizontal - Material Gehäuse: Edelstahl (AISI 304) - Farbe: silber - Gewicht: 4 kg - Gewicht mit Verpackung: 7,5 kg - Breite: 220 mm - Höhe: 229 mm - Tiefe: 198 mm - Breite mit Verpackung: 315 mm - Höhe mit Verpackung: 300 mm - Tiefe mit Verpackung: 240 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G - EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X - Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C - Betriebsart: S1 - PTC DIN 44082: M 100 - Temperaturklasse: T4
