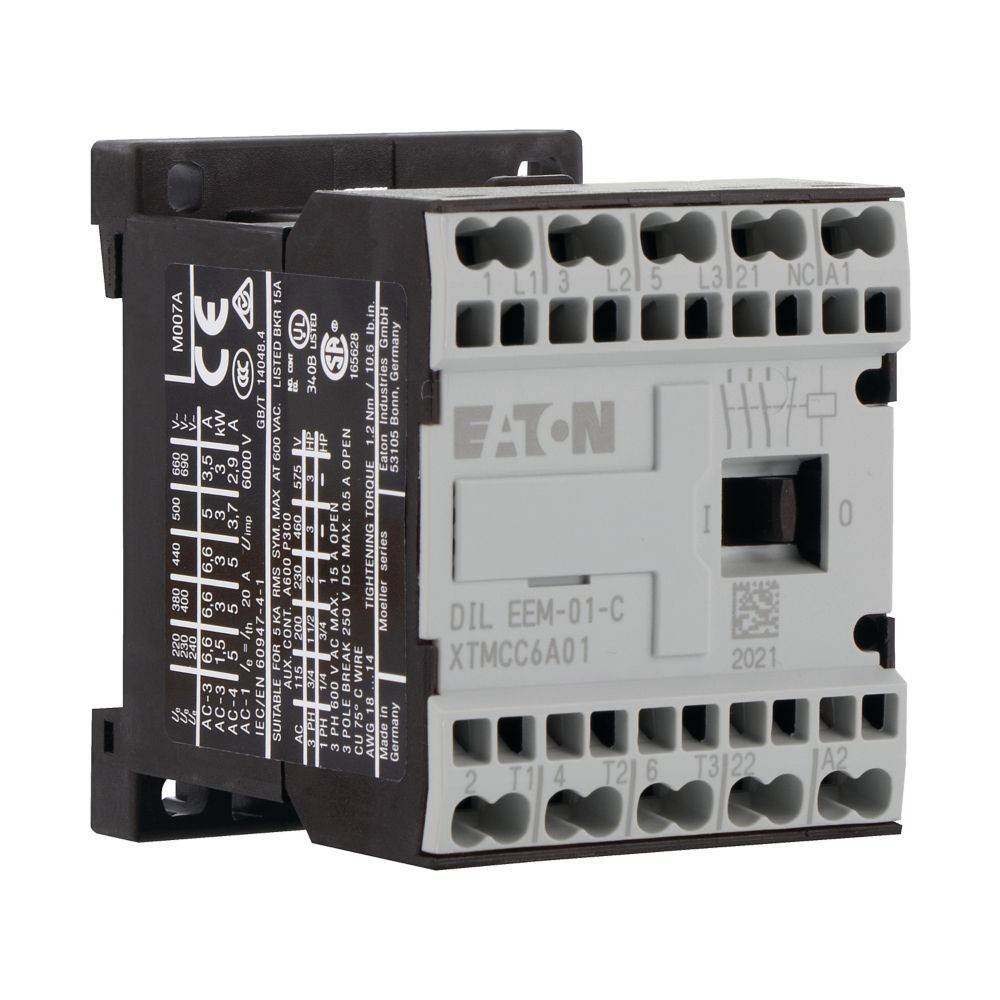

Eaton Leistungsschütz 3polig DILEEM-01-G-C(24VDC)

Beschreibung

Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 6,6 A

Eigenschaften

• hersteller: Eaton
• bezeichnung: Leistungsschütz 3polig 24 V 380/400V
• typ: DILEEM-01-G-C(24VDC)
• bemessungssteuerspeisespannung us bei ac 50 hz: 0 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
• bemessungssteuerspeisespannung us bei dc: 24 V
• spannungsart zur betätigung: DC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Federzuganschluss
• betriebsspannung bei ac 50 hz: 24..690 V
• betriebsspannung bei ac 60 hz: 24..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 22 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 6,6 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 3 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 5 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 2,2 kW
• bemessungsbetriebsleistung nema: 2,2 kW
• anzahl der hilfskontakte als Öffner: 1
• geeignet für reiheneinbau: nein
• breite: 45 mm
• höhe: 58 mm
• tiefe: 54 mm
