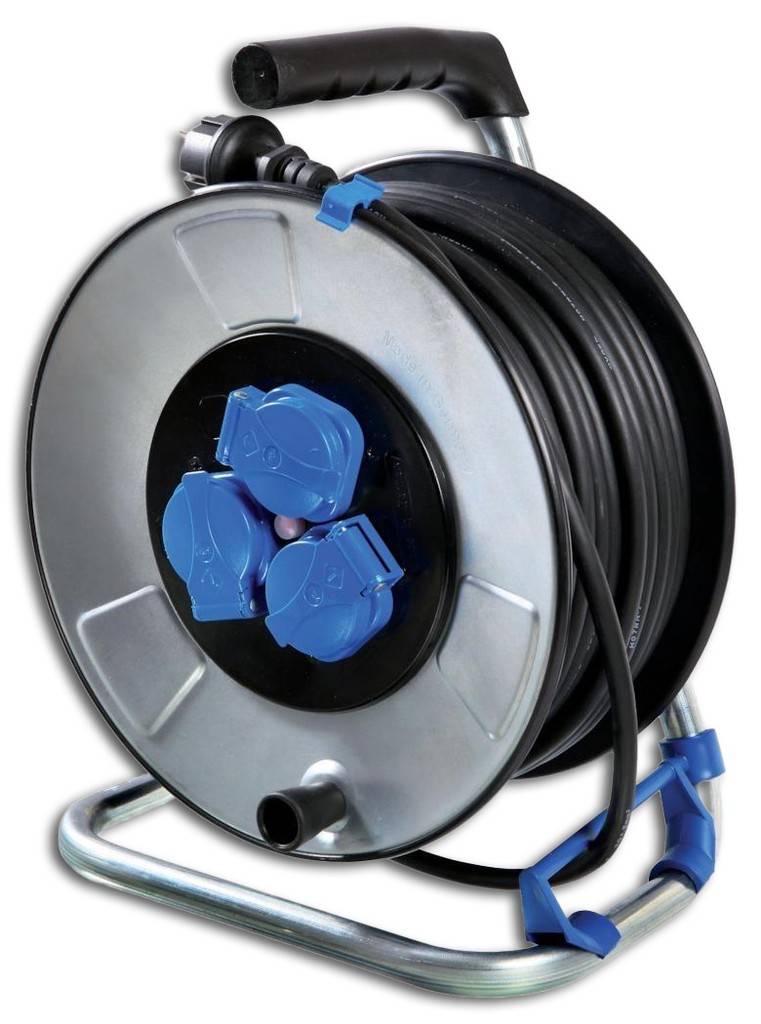

Die Kabeltrommel ist ein rundes, trommelförmiges Objekt, welches zum Tragen von elektrischen Drähten verwendet wird. Diese Trommeln werden seit vielen Jahren zum Transport von Elektrokabeln, Glasfaserkabeln und Drahtprodukten verwendet. Außerdem sorgt eine Kabeltrommel für eine platzsparende Verstauung von Elektroleitungen. Je nach Einsatzzweck der aufgewickelten Leitungen können Aderanzahl, Aderquerschnitt und Mantelmaterial unterschiedlich sein. Auch die Bauformen der Steckverbindungen können variieren, weshalb die Bauart der Kabeltrommel ein variables Verlängerungskabel darstellt, das durch Drehen der Trommel leicht auf- und abgewickelt werden kann. Mittlerweile bestehen Kabeltrommeln aus strapazierfähigem Spezialkunststoff.

Wie funktionieren Kabeltrommeln?

Mit einer Kabeltrommel lässt sich vermeiden, dass ein Verlängerungskabel beim Einrollen ein Eigenleben entwickelt und eine Schlaufe nach der anderen wirft, weil es seitlich auseinander gezogen wird und sich so der Länge nach verdreht. Wird eine Kabeltrommel verwendet, lässt sich diese lästige Prozedur vermeiden, da das Kabel sich immer kreisförmig um die Trommel legt. Dadurch bleibt die Leitung so lang gestreckt liegen wie vor dem Aufwickeln.
Eine Kabeltrommel bietet daneben noch viele weitere Vorteile. Beispielsweise muss gerade nur so viel Kabel abgewickelt werden, wie auch gerade benötigt wird.
Außerdem bieten viele Kabeltrommeln mehrere, zum Teil auch noch unterschiedliche, Steckdosen zum Anschluss an, die im drehenden Trommelkörper integriert sind. Dabei ist ein Netzstecker am Kabel angebracht, der mit einer Netzsteckdose der Hausinstallation verbunden werden muss. Es gibt auch Kabeltrommeln, die zur Wandmontage eingesetzt und in der Nähe einer Netzsteckdose befestigt werden. Hierbei wird nur das Kabel selbst mit einer Schutzkontakt-Kupplung zum Einsatzort gezogen.

Was ist bei der Auswahl einer Kabeltrommel zu beachten?

Nicht nur der Preis sollte über die Wahl der richtigen Kabeltrommel entscheiden. Auch andere Auswahlkriterien spielen eine wichtige Rolle.
Der Anschluss Stecker (Anschluss A in unseren technischen Daten) ist dabei eine der wichtigsten Entscheidungskriterien, denn eine Kabeltrommel, die einen CEE-Stecker für Drehstrom aufweist, macht keinen Sinn, wenn als Spannungsquelle lediglich eine Schutzkontakt-Steckdose zur Verfügung steht.
Ein Schutzkontaktstecker hilft aber auch nicht weiter, wenn für Camping und Caravan ein CEE-Cara-Anschluss benötigt wird. Die Steckdosen an der Kabeltrommel (Anschluss B in unseren technischen Daten) sind in den meisten Fällen mit dem Anschluss-Stecker (Anschluss A) identisch. Wir haben aber auch Kabeltrommeln in unserem Sortiment, die Ihnen sowohl als Steckeradapter dienen als auch unterschiedliche Steckdosen zur Verfügung stellen.
Natürlich spielt es auch eine große Rolle, ob die Kabeltrommel im Innen- oder Außenbereich zum Einsatz kommen soll

Eine Indoor-Kabeltrommel wird zwar auch ohne besonderen Wetterschutz im Außenbereich als Stromversorgung funktionieren, doch aufgrund fehlender Steckdosenabdeckungen, die einen Berührungsschutz gewährleisten, und aufgrund der eventuell mangelhaften UV-Beständigkeit ist ein Außeneinsatz trotzdem nicht zu empfehlen. Sobald die Kabeltrommel Feuchtigkeit und Regen ausgesetzt ist, sollte ein spritzwassergeschütztes Exemplar eingesetzt werden.

Welche verschiedene Arten von Kabeltypen gibt es?

Bei den technischen Daten wird oftmals der Kabeltyp mit Aderanzahl und Querschnitt angegeben. Eine Buchstaben- und Zahlen-Kombination gibt bei Bedarf genauen Aufschluss über den Aufbau und die mechanische Belastbarkeit der verwendeten Stromleitung.

Bsp: H07RN-F 5G1,5 (flexible Gummischlauchleitung mit 5 Adern a` 1,5 mm²)
Aufschlüsselung der Kabelbezeichnungen:

H = Europaweit harmonisierte Kennzeichnung
AT-N = Nationale Kennzeichnung
05 = Spannungsfestigkeit 300 V / 500 V (L1 zu Erde / L1 zu L2)
07 = Spannungsfestigkeit 450 V / 700 V (L1 zu Erde / L1 zu L2)

Erster Buchstabe nach der Spannungsfestigkeit =Material der Aderisolierung.
Zweiter Buchstabe nach der Spannungsfestigkeit =Material der Ummantelung.

R = Ethylenpropylen-Gummi
N = Polychlorpropylen-Gummi
Q = Polyurethan
V = PVC, V3 = PVC, kältebeständig bis -25°C
F = Die Kupferleitung ist feindrähtig, damit die Leitung flexibel ist.

Hinweis:
Bei Bedarf hilft das Internet zur genaueren Klassifizierung weiter.

Welche Kabellänge ist die richtige?

Auch die Kabellänge spielt beim Kauf einer neuen Kabeltrommel eine wichtige Rolle. Wenn Sie sich fragen, wie lang das Kabel Ihrer neuen Kabeltrommel sein soll, dann gehen Sie so weit, dass die Leitung für alle Einsatzzwecke gerade noch ausreichend ist. Eine Reservelänge einzukalkulieren wird nicht erforderlich sein. Zum einen müssen Sie dabei mehr Gewicht herumschleppen und zum anderen muss die überschüssige Menge an Kabeln später wieder aufgerollt werden.

Warum muss eine Kabeltrommel komplett abgerollt werden?

Lange Leitungen haben einen hohen Leitungswiderstand. Je höher der Leitungswiderstand, desto größer ist auch die Verlustleistung und die Wärmeentwicklung. Die entstandene Wärme kann nur nach außen abgeführt werden, wenn die Kabeltrommel auf ihre komplette Länge abgewickelt wird, auch wenn der Stromverbrauch gering erscheint.

Welche Sonderfunktionen haben Kabeltrommeln?

Kabeltrommel sollten alle möglichen Anforderungen gewährleisten. Die Kabel sind besonders robust und mit ihrer dicken Gummiummantelung, halten sie harten Bedingungen ebenso stand, wie eine massive Trommel aus Spezialkunststoff und Schutzart IP44 es tut.
Es gibt jedoch unterschiedliche Kategorien an Kabeltrommeln und einige Exemplare sind zudem noch mit sinnvollen Sonderfunktionen ausgestattet.

PRCD-Kabeltrommeln:

Die Abkürzung PRCD steht für Portable Residual Current Device und entspricht einer ortsveränderlichen Fehlerstrom-Schutzeinrichtung mit Schutzleitererkennung und Schutzleiterüberwachung.
Wenn bei einem angeschlossenen Verbraucher ein Isolationsschaden auftritt und ein Fehlerstrom fließt, wird die Stromversorgung sofort abgeschaltet. Dies kann Leben retten. Vor allem dann, wenn die PRSD-S Kabeltrommel an einer Steckdose ohne bzw. mit fehlerhafter Fehlerstromabsicherung angeschlossen wurde.

Drehkontakt-Kabeltrommeln:

Wenn sich der Einsatzort Ihrer Kabeltrommel verändert oder die abgewickelte Leitung im Weg ist, müssen von der Kabeltrommel oft noch ein paar Meter Kabel abgerollt werden. Sind an der Trommel dabei mehrere Geräte eingesteckt, wird die Zuleitung meist kräftig verdreht - selbst, wenn nur eine Maschine angeschlossen ist. Um dieses Problem zu lösen, haben die Hersteller eine Drehkontakt-Mechanik eingebaut, die dafür sorgt, dass die Steckdosen der Trommel nicht mitrotieren, wenn das Kabel auf- oder abgewickelt wird.

Federzug-Kabeltrommeln:

Dank des Federzuges kann das Kabel einfach und praktisch per Knopfdruck wieder aufgerollt werden. Beim Ausziehen des Kabels wird hierbei eine Spiralfeder gespannt, die beim Betätigen des Knopfes das Kabel in Windeseile wieder in die Kabeltrommel aus Kunststoff einholt.

Welche Kabeltrommel ist am besten für Ihren Campingausflug geeignet?

Ganz einfach: Die linke Kabeltrommel für den Campingplatz, die rechte für zu Hause.
Für die Stromversorgung im Caravan- und Camping-Bereich werden CEE-Cara-Steckverbinder verwendet. Ist der Caravan am Campingplatz weiter entfernt vom nächsten Stromanschluss abgestellt, wird eine Kabeltrommel benötigt, die einen CEE-Cara-Stecker und eine CEE-Cara-Kupplung aufweist (linke Kabeltrommel). Soll er zu Hause mit Strom versorgt werden, dann muss die Kabeltrommel einen Schutzkontakt-Stecker und eine CEE-Cara-Kupplung aufweisen (rechte Kabeltrommel).
