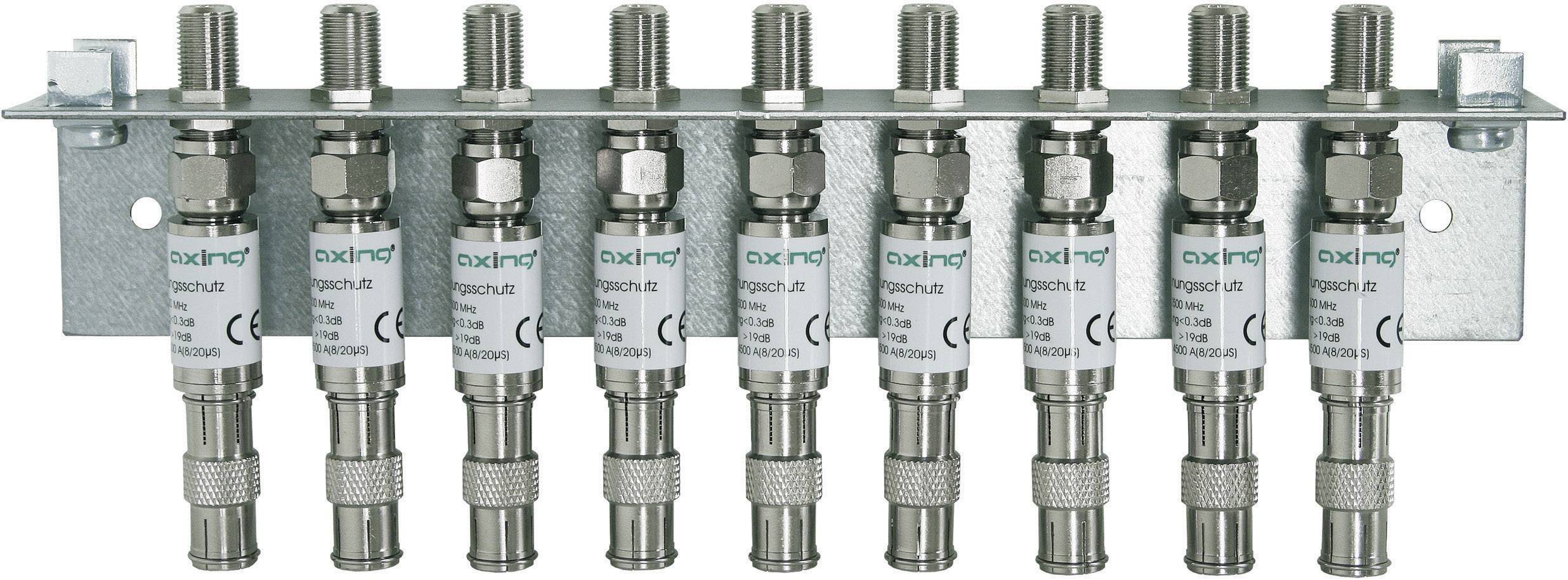

Erdungswinkel/ü-Schutz Axing Qew 9-10

Überblick

Zum Erden von 9 Koaxailleitungen
Anschlüsse 2 x 9 F-Buchsen

Beschreibung

Zum Erden und zum Schutz von Multischaltern oder Verstärkern.

Es ist statistisch belegt, dass starke Unwetter immer häufiger auftreten. Jährlich gehen etwa zwei Millionen Blitze auf Deutschland nieder. Sie erzeugen Ströme von 100.000 A (100 kA) und Spannungen von 10 Millionen Volt (10 MV). Aber auch Blitze in der näheren Umgebung können noch mit erheblichen Feldstärken auf eine Antennenanlage einwirken. Davor schützt man Gebäude üblicherweise durch eine Blitzschutzanlage und durch Überspannungsschutzeinrichtungen.
Die Bedrohungen elektrischer Geräte durch starke elektromagnetische Schockfelder, die sich impulsartig aufbauen, ist noch weit häufiger als der direkte Blitzeinschlag. Versicherungsunternehmen haben festgestellt, dass bei rund 11000 Elektronikschäden der Schadensverursacher "Überspannung" mit 33% der häufigste Faktor war.
Vor solchen Gefärdungen schützt die Geräte der innere Blitzschutz und der Potentialausgleich. Er bewirkt, das Spannungen, die aufgrund dieser Felder des Blitzes in die Leitungsanlagen induziert werden, so schnell wie möglich in die Erde abgeleitet werden.

Eigenschaften

Inkl. Überspannungsschutzgeräten SZU 6-02 · Bestückt mit premium-line F-Doppelbuchsen CFA 26-01 und Quickfix-Adapter CFA 4-01 · Frequenzbereich 5 bis 2500 MHz · Durchgangsdämpfung: ≦ 0,5 dB · Strombelastbarkeit max. 4500 A (8/20 µs) · DC-Durchlass: ja · Rückflussdämpfung 20 dB -1,5dB/Okt. · Schirmungsmaß > 90 dB, EN 50083 - 2/A1, Klasse A

Lieferumfang

Erdungswinkel + 9 x Überspannungsschutz SZU 6-02 + 9 x Quickfix-Adapter CFA 4-01 + Anleitung.

Stichwörter

Axing , QEW00910 , QEW 9-10 , f-stecker , f stecker , Antennenstecker , Koax-Stecker

Technische Daten

Downloads zum Produkt

Information (Version 1)
