38 dB Verstärkung, Gußgehäuse
Frequenzbereich: 87,5 - 862 MHz
Ausgangspegel 107 dBµV CSO/CTB, 862 MHz
eingebauter aktiver Rückkanal 5...65 MHz/ 30dB
Dämpfung und Entzerrung einstellbar
Interstage Dämpfung und Entzerrung mit Jumpern steckbar
Ortspeisung
Integriertes Schaltnetzteil
Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen von Radio- und Fernsehsignalen im Haus geeignet!

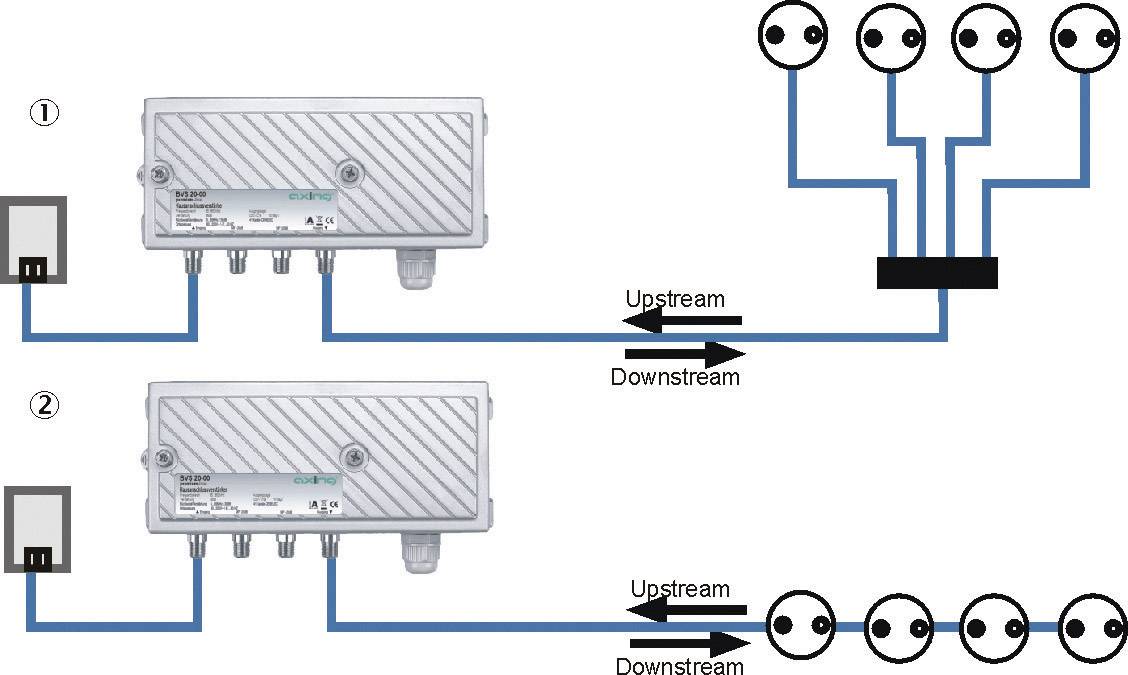

Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in Sternstruktur (1) bzw. Baumstruktur (2).

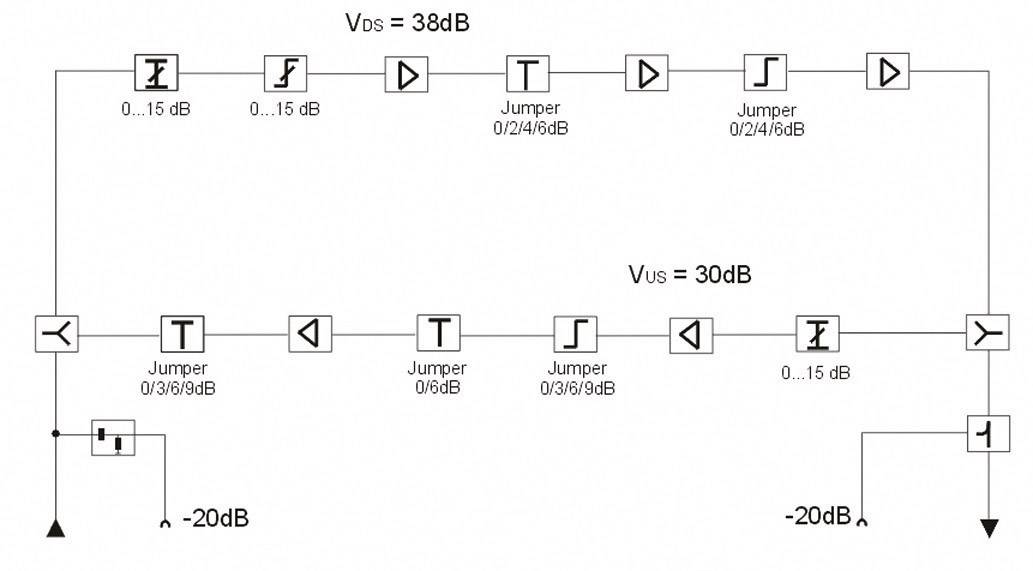

Mit Platinenschaltern werden Dämpfung und Entzerrung im Vorwärtsweg (DS) eingestellt. Mit Jumpern werden Interstage-Dämpfung und -Entzerrung im Vorwärtsweg (DS) eingestellt.
Für die Verstärker steht das Rückkanalmodul (BZU 20-65) zur Verfügung.
Bei Verwendung von Rückkanalmodulen mit 5…65 MHz ist kein VHF/Band I im Vorwärtsweg möglich.
Betriebsspannung : 80 - 250 V / 47 - 63 Hz / 8 Watt · Verstärkung 38 dB · Welligkeit ± 1.0 dB · Einstellbare Dämpfung 0 - 15 dB · Einstellbare Entzerrung 0 - 15 dB · Interstage Dämpfung mit Jumpern steckbar (dB) 0 / 2 / 4 / 6 · Interstage Entzerrung mit Jumpern steckbar (dB) 0 / 2 / 4 / 6 · Rauschmaß < 5.5 dB · Meßbuchse Eingangsseite -20 (±2.5) dB · Meßbuchse Ausgangsseite -20 (±1) dB · Maximaler Ausgangspegel Störprodukte 2. Ordnung 60 dB IMA 114 dBμV · Maximaler Ausgangspegel Störprodukte 3. Ordnung 60 dB KMA 123 dBμV · CSO / CTB, max. Ausgangspegel Cenelec, f=862 MHz, 41 K. Intermodulationsabstand 60 dB 107 dBμV · Rückflußdämpfung Eingang / Ausgang ≥ 18 -1.5 dB/ Octave, ≥ 11 · Rückkanal, aktiv 5 - 65 MHz · Rückkanalverstärkung 30 dB · Dämpfungssteller für Rückkanal 15 dB .
