Überblick
Ermittlung der Strom-Spannungs-Kennlinie

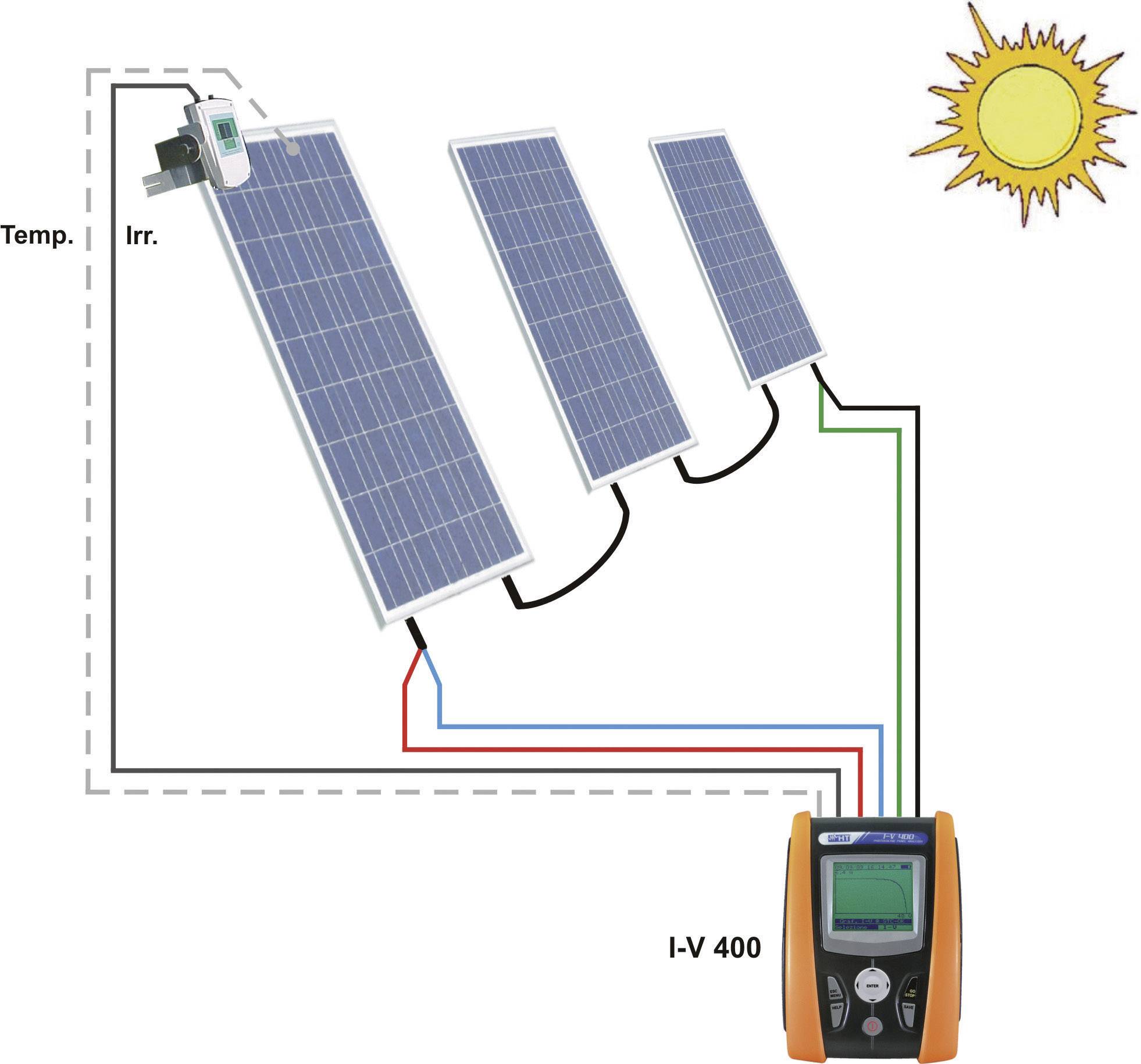

Messung an Einzelmodulen und Modul-Strings möglich
Überprüfung der technischen Daten eines PV-Moduls laut Herstellerdatenblatt gemäß EN60891

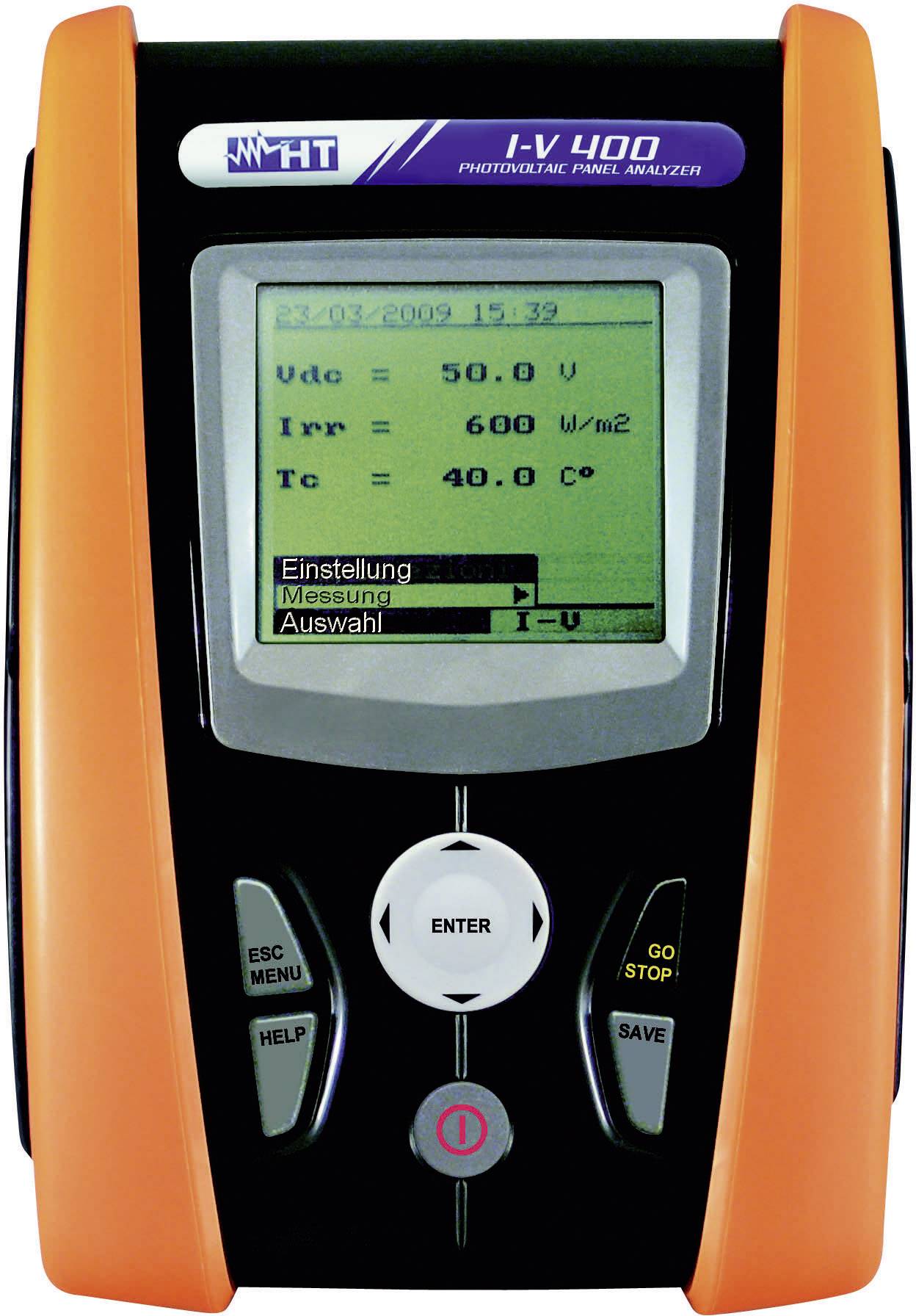

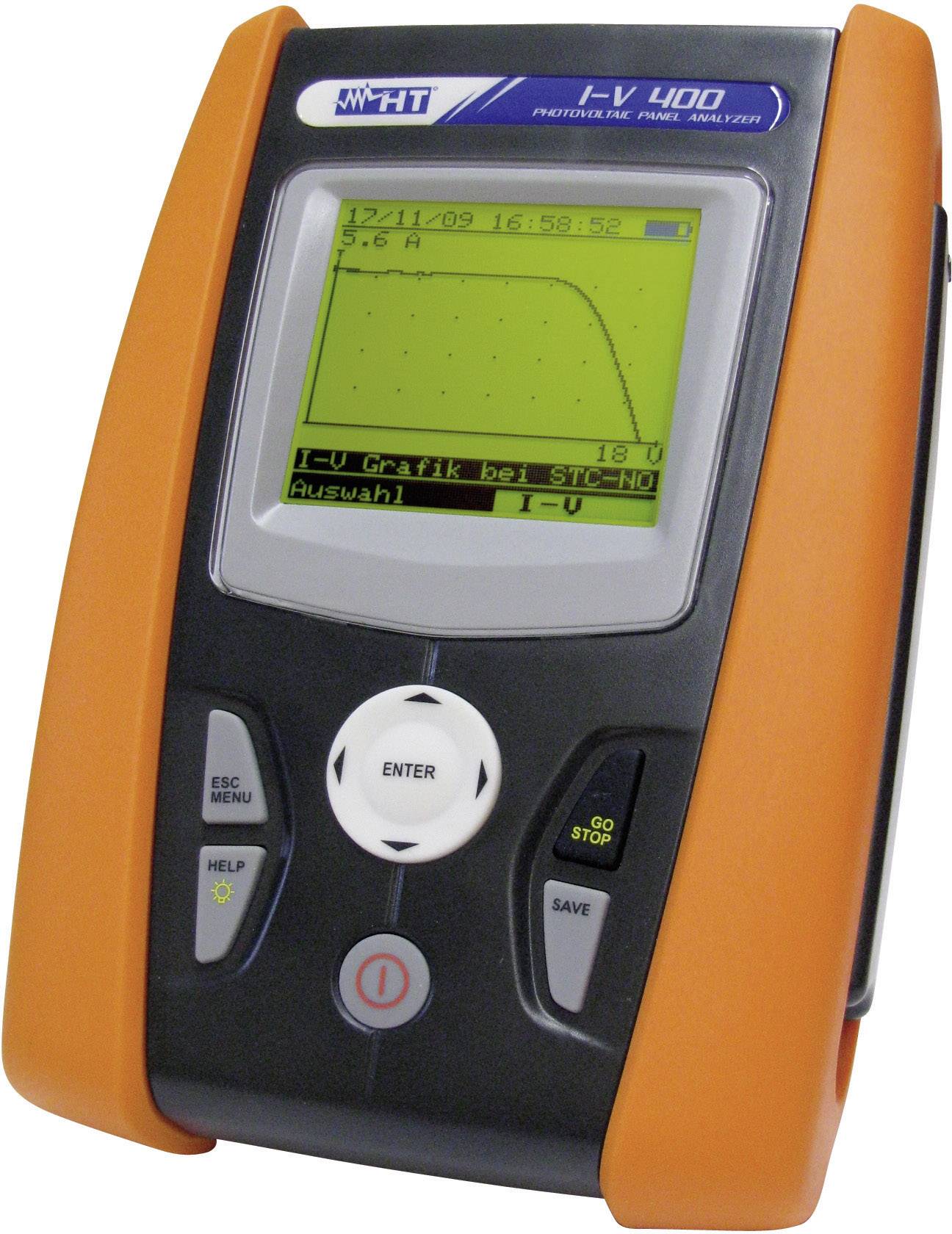

HT Instruments I-V400 Solar-Messgerät, Photovoltaik-Messgerät, Photovoltaik-Analyse Grafik-LCD, V/DC, A/DC, W, W/m²
Ausverkauft
Ausverkauft
Produktbeschreibung
Beschreibung
Das I-V400 ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max.1000 V und 10 A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt und auf Standard-Testbedingungen (STC) automatisch umgerechnet. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit Kommentar im I-V400 abgespeichert und über die optisch isolierte Schnittstelle auf den PC übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V 400 verfügt des weiteren über eine Datenbank mit den Kenndaten der gängigsten PV-Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC- Schnittstelle erweitert bzw. aktualisiert werden.
Eigenschaften

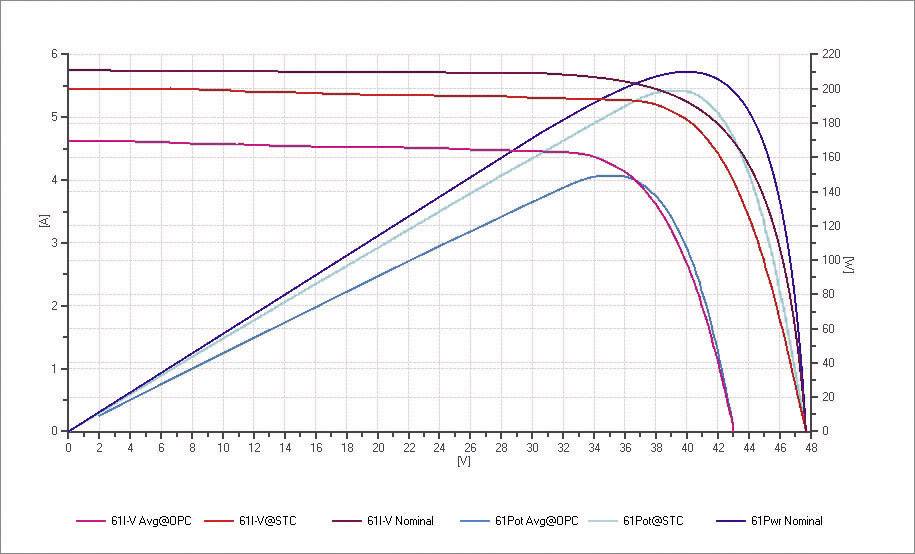

Messfunktionen Peakleistung (bei STC) und die aktuelle Leistung (MPP) · Kurzschlussstrom Isc, Leerlaufspannung Uoc · Füllfaktor FF und Serienwiderstand Rs · Eine grafische Darstellung der U-I Kennlinie · Das Gesamtergebnis der Prüfung.
