Überblick
Bis zu 16 Ein- und Ausgabemodule anschließbar
Servicefreundliches Stecksystem
RO-FL Anschluss

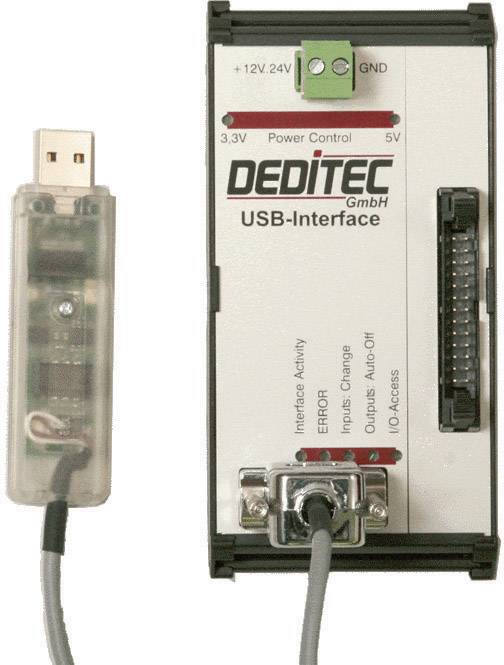

Deditec RO-FL-CPU-USB RO-FL-CPU-USB USB Interface USB
Momentan nicht bestellbar
Momentan nicht bestellbar
Produktbeschreibung
Beschreibung
Die hier vorgestellten Interface-Module sind die Basis für das flexible Mess & Regelungstechnik Modul-System. Hier können die auf der rechten Seite angebotenen Ein-/Ausgabemodule per Verbindungskabel angeschlossen werden.
Interfaces:
Es stehen 5 Interface-Varianten zur Verfügung: USB, CAN, RS232, RS485 und Ethernet. Die lieferbaren Interfaces verfügen über einen RO-FL-Connector, an den diverse Ein-/Ausgabemodule angeschlossen werden können. Besonderheit hierbei ist die galvanische Trennung bei allen Interface-Modulen.
Ein-/Ausgabemodule:
Die Ein-/Ausgabemodule verfügen über 2 der RO-FL-Connectoren. An den linken RO-Flex-Connector wird das Interface-Modul oder ein anderes E/A-Modul angeschlossen. Der rechte RO-FL-Connector dient zum Anschluss von weiteren Ein-/Ausgabemodulen. Insgesamt lassen sich so zu einem Interface-Modul maximal 16 Ein-/Ausgabemodule anschließen.
Servicefreundliches Stecksystem:
Die Steckverbindung besteht aus einer Feder- und Steckleiste mit Auswurfhebeln. Diese ermöglichen ein unkompliziertes Ein- und Ausstecken, sowie eine zügige Neuverdrahtung der Steckleisten. Der Leitungsanschluss selbst erfolgt über ein schraubenloses Stecksystem. Hierfür benötigtes Betätigungswerkzeug wird bei jedem Modul mitgeliefert.
