Überblick
Sichere Erkennung von Kurzzeitunterbrechungen ab 10ms
16 MB Flash-Speicher
Ethernet/LAN Anschlu

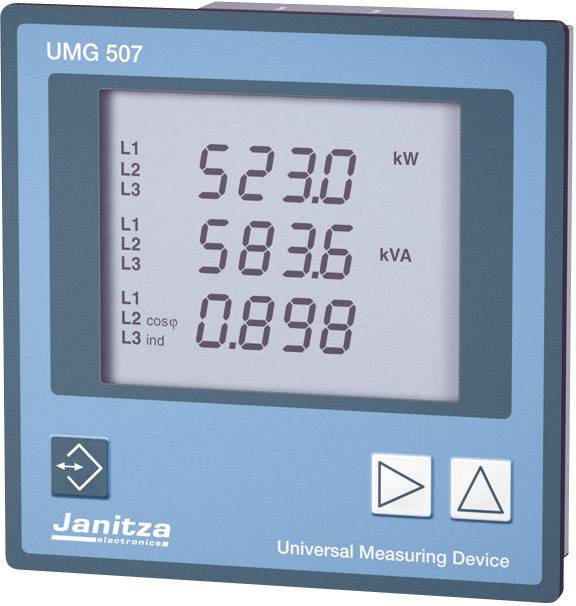

Janitza UMG 507E L-N: 50 - 500 V/AC, L-L: 80 - 870 V/AC, Strommessung 0 - 5 A/0 - 1 A
Ausverkauft
Ausverkauft
Produktbeschreibung
Beschreibung
Das digitale Einbaumessgerät UMG 507E dient zur Erfassung und Aufzeichnung von Kurzzeitunterbrechungen mit 64 Perioden Pretrigger. Das dreiphasige, elektronische Messgerät erfasst und digitalisiert die Effektivwerte von Strömen und Spannungen (True-RMS) in einem 50/60 Hz Netz. Alle Messwerte werden in Intervallen von 200 ms über 10 Perioden (50 Hz) kontinuierlich gemessen und gemittelt. Dadurch wird eine sichere Erkennung von Kurzzeitunterbrechungen mit Störschreiberfunktion ermöglicht. Bei kurzfristigen Ereignissen erfolgt eine Effektivwertaufzeichnung über 128 Perioden mit 64 Perioden Pretrigger und Transientenspeicher über 5 Perioden, davon 2 Perioden Pretrigger. Die Reaktionszeit der internen Ausgänge beträgt <10 ms und die der externen Busausgänge <200 ms.
Eigenschaften
Messgrößen: A, V, kW, kVA, kvar, Wh, varh, Hz, Leistungsfaktor, Oberschwingungen V/A, Verzerrungsfaktor U/I %, Unsymmetrie, Mit-/Gegen-/Nullsystem · Wochenschaltuhr · 6 digitale Ein- und Ausgänge · 1 Temperatur-Eingang (PT 100) · 1 analoger Eingang 0(4) - 20 mA · 2 analoge Ausgänge.
Stichwörter
04016138477665, Janitza, 52.15.001, UMG 507E, stromanzeige, spannungsanzeige, einbauinstrument, einbaumessgerät
