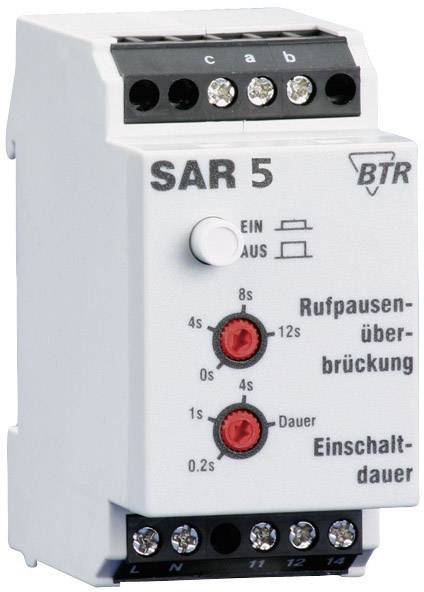

Starkstroman-Schaltrelais Btr Sar5

Überblick

Fernschalten per Rufsignal
Einstellbare Schaltzeiten
Tragschienenmontage

Beschreibung

Das SAR 4 und SAR 5 schaltet beim Anlegen einer Steuerspannung (z. B. ankommende Rufspannung einer Telekommunikations-Anschlussleitung) über einen Kontakt einen externen Signalgeber (z. B. Klingel, Hupe oder Lampe) mit eigener bzw. separater Stromversorgung ein. Mit dem eingebauten Schalter kann die externe Signalisierung wahlweise ein- bzw. ausgeschaltet werden. Das SAR 4 und 5 wird an eine Telekommunikations-Anschlussleitung oder eine Gleichspannungs-Signalquelle angeschlossen und von der Rufspannung bzw. der Steuerspannung angesteuert. Die Montage erfolgt auf einer Tragschiene TH35. Mit Hilfe von zwei Potentiometern kann die Rufpausenüberbrückung und die Einschaltdauerbegrenzung individuell eingestellt werden. Dadurch ist der Anschluss der verschiedensten Geräte wie Blinkleuchten oder Stromstoßschalter möglich. Das SAR 4 und SAR 5 hat einen Wechselkontakt zum Anschluss der Geräte. Reaktion nur auf die Ansteuerspannung, nicht auf Wahl-Impulse (IWV).

Eigenschaften

Montage auf Tragschiene TH35
Eingebauter Schalter zum Ein- bzw. Ausschalten der externen Signalisierung
Anschluss an Telekommunikations-Anschlussleitung oder Gleichspannungs-Signalquelle
Einstellbare Abfallverzögerung und Rufpausenüberbrückung zur optimalen Ansteuerung der angeschlossenen Verbraucher

Stichwörter

BTR Netcom , 130284-I , SAR5

Technische Daten

Downloads zum Produkt

Anleitung (Version 1)
