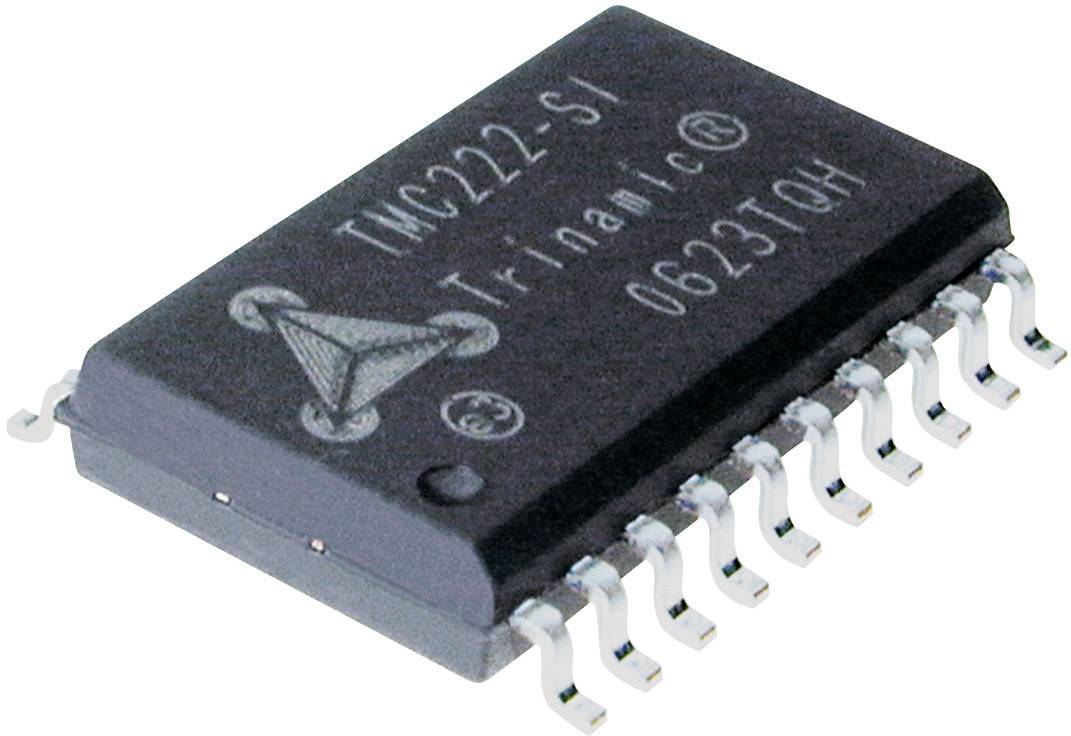

Stepper Controller/Treiber Tmc222-Si

Stepper Controller/Treiber Tmc222-Si
Stepper Controller/Treiber Tmc222-Si
10,73 € inkl. MwSt., zzgl. Versand
lieferbar ab 08.11.2017
Lieferzeit: (sobald verfügbar): 1-2 Tage
Stück
10,73 € inkl. MwSt., zzgl. Versand
lieferbar ab 08.11.2017
Lieferzeit: (sobald verfügbar): 1-2 Tage
Stück

Kostenfreie Rücksendung 30 Tage lang möglich


Artikel Marke Grundpreis Einzelpreis 10 Stück 50 Stück 100 Stück
Stepper Controller/Treiber Tmc222-Si Trinamic 10,73 € 10,73 € 10,71 € 10,68 € 10,63 €
Versandkosten:
4,95 €
Premium-Versand:
nicht möglich
Lieferung an Packstation:
möglich
Mengenrabatt
ab 10 Stück

Mengenrabatt:

Menge Preis
ab 10 Stück 10,71 €
ab 50 Stück 10,68 €
ab 100 Stück 10,63 €
Anschluss-Garantie:
nicht möglich

Jetzt mit Anschlussgarantie absichern!

voelkner - direkt günstiger Anschluss-Garantie

Ihre Vorteile im Überblick:

  • Bis zu 2 Jahre Schutz durch unsere Anschluss-Garantie
  • Unkomplizierte Abwicklung
  • Keine zusätzlichen Kosten im Schadensfall
weitere Infos
RoHs konform
Dieser Artikel ist RoHs konform
Art.-Nr.:
Q06466
Hersteller-Nr.:
TMC222-SI
EAN:
4016138412666

Produktdaten

Beschreibung

Integrierter Single-Chip Microschritt PWM Doppelbrückentreiber mit Schutz- & Diagnosefunktionen mit integriertem Controller für Rampenerzeugung und automatischer Positionierung. Für 2 Phasen bipolare Schrittmotoren · Serielles Interface: IIC · 16fach µStepping mit internem 4 Bit DAC · Automatic Mixed Decay · Versorgung Logik: 3,3 - 5 V · Versorgung Motor: 8 bis 29 V · Bis zu 0,8 A pro Phase · Schutz & Diagnose: Kurzschluss, Übertemperatur, Open Load, Unterspannung · Integrierter linearer Rampengenerator · Automatische Positionierung mit 16 Bit Zähler · Geeignet zum Aufbau mechatronischer Systeme · TMC222 mit I²C-ähnlichem Interface.

Hinweise:
+ Abbildung ähnlich

Stichwörter

Trinamic, TMC222-SI, ic, Integrated circuit, integrierter schaltkreis

Downloads
Datenblatt (Version 1)

Technische Daten

Typ:
TMC222-SI
Gehäuse:
SOIC-20
Hersteller:
Trinamic
Kategorie:
PMIC - Motortreiber, Steuerungen
Funktionen:
Treiber - Vollständig integriert + Kontroll- und Leistungsstufe
Ausgangskonfiguration:
Halbbrücke (4)
Konnektivität:
I²C
Anwendungen:
Mehrzweckanwendungen
Technologie (PMIC):
Leistungs-MOSFET
Stromausgang:
570 mA
Schrittauflösung:
1 + 1/2 + 1/4 + 1/8 + 1/16
Motortyp - Schrittmotor:
Bipolar
Last-Spannung (min.):
8 V
Last-Spannung (max.):
29 V
Versorgungsspannung min.:
3.3 V
Versorgungsspannung max.:
5 V
Betriebstemperatur (min.):
-40 °C
Betriebstemperatur (max.):
+85 °C
Montageart:
Oberflächenmontage
Marke:
Trinamic
RoHS-konform:
Ja
